CE Source Four Zoom • 43
Recorte del haz de luz
Para darle forma al haz de luz, utilice las cuchillas, un gobo, un iris
opcional, y/o gire el tubo.
Proyección del gobo
La ranura del portagobos se encuentra en la parte superior del tubo
justo enfrente de las cuchillas de recorte. La ranura del portagobos
acepta portagobos de vidrio en los tamaños A y B.
Use un donut opcional (modelo #400ZDN) para realzar la proyección
del gobo. Ver la
Figura 5.
Ranura para el iris
La ranura para el iris se encuentra en la parte superior del tubo frontal,
justo enfrente de la ranura del portagobos. La ranura puede acomodar
un iris o un portagobos motorizado. Cuando no esté en uso, una
pequeña placa de lámina metálica fijada con dos tornillos de estrella
previene fugas de luz y retiene el montaje del iris. Ver la
Figura 6. Para
instalar un iris siga estos pasos:
1. Afloje los tornillos de mariposa en la cubierta de la ranura para el
iris. No quite los tornillos.
2. Deslice la cubierta hacia adelante, dejando la ranura
completamente libre.
3. Insierte el iris o el portagobos motorizado. Si Ud. instala un iris, el
lado plano debe estar orientado hacia las cuchillas, mientras que la
palanca del iris debe de orientarse en sentido contrario.
4. Deslice la placa hacia las cuchillas hasta que se junte con la palanca
del iris. Deje suficiente espacio para poder mover la palanca del iris.
Apriete los tornillos.
Rotación del ensamblaje del tubo
1. Afloje la maneta de rotación del tubo que se encuentra
directamente detrás de las cuchillas en la parte inferior de la
cubierta del reflector. Ver la
Figura 7.
¡Advertencia! No quite la maneta de rotación del tubo.
2. Gire el tubo hacia la posición deseada (hasta 25
°
en cualquier
dirección desde la posición central.)
3. Una vez que el tubo esté posicionado, ajuste la maneta de rotación
del tubo hasta trabarla en su posición.
Diámetro
79mm
94mm
Diámetro
70mm
94mm

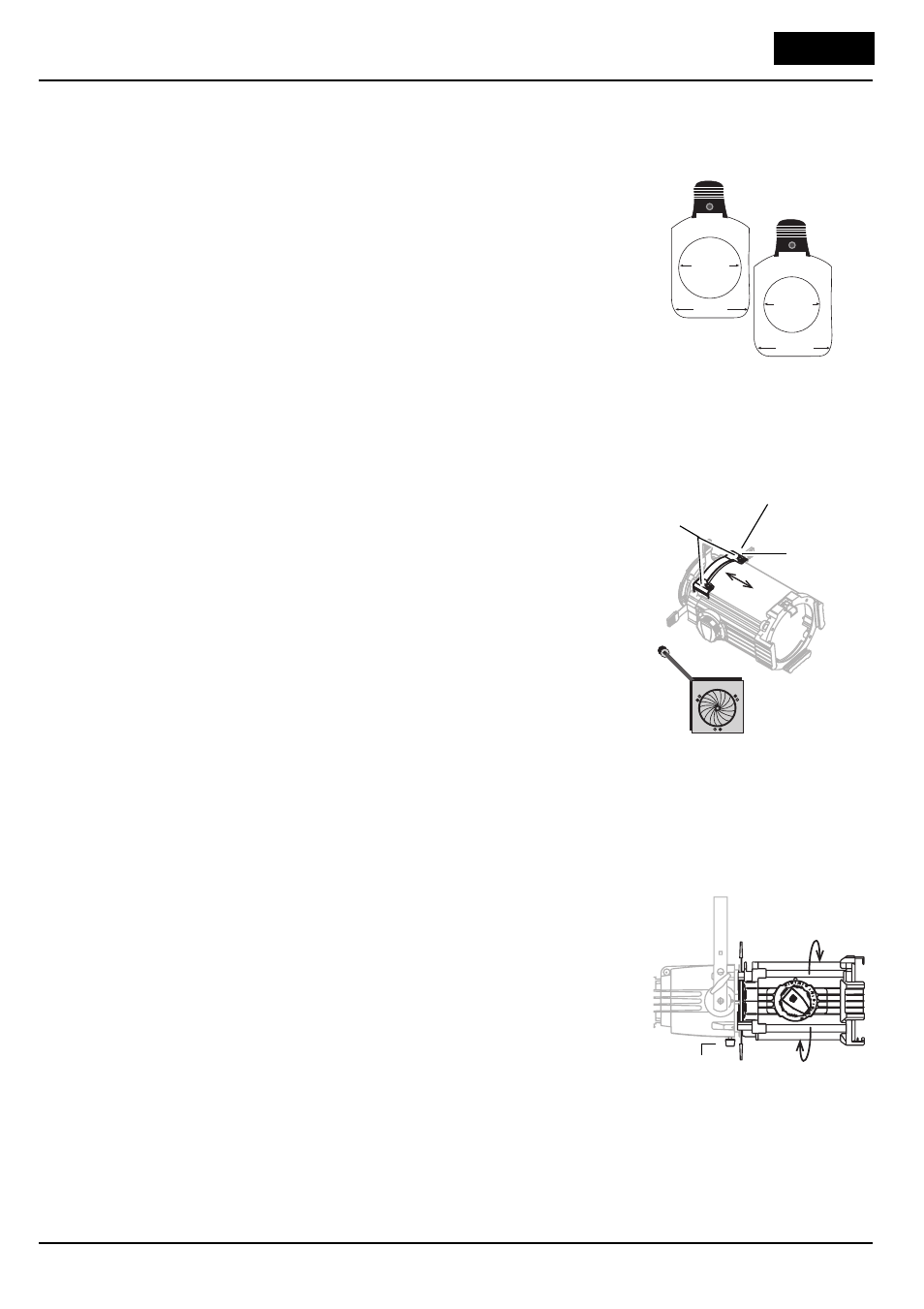

Figura 5
Portagobos tamaño A
diámetro de 8 cm
Portagobos tamaño B
para gobos con diámetro
de 7 cm 7 6.3 cm
Figura 6
Iris
Tornillos de
mariposa
Ranura para
el iris
Ranura para
agarrar el
patrón
Figura 7
Maneta de rotación
del tubo
