Installation de la lampe HPL
Attention: Installez la lampe avant d’utiliser le luminaire.
Attention! Toujours remplacer une lampe endommagée ou
déformée sous l’effet de la chaleur.
1. Débrancher l’unité avant d’installer et de remplacer la lampe.
2. Desserrer le boulon moleté au dos du compartiment lampe et
retirer le compartiment du luminaire.
3. Sortir la lampe HPL de sa boîte, en la tenant par le culot.
NB: Pour éviter une panne prématurée de la lampe, ne pas
toucher à sa partie en verre. Si vous touchez à la partie en
verre, nettoyez-la soigneusement avec de l’alcool à 90
°
et un
chiffon non pelucheux avant d’utiliser la lampe.
4. Aligner les côtés plats du culot de la lampe et les attaches placées
de part et d’autre de la douille. Voir la Figure 1.
5. Enfoncer le culot jusqu’à ce que la lampe soit bien en place.
(Lorsqu’elle est bien montée, le haut du culot de la lampe doit
arriver au même niveau que le haut des attaches.)
Attention! Une lampe mal installée risque de tomber en panne
prématurément et d’endommager la douille.
6. Abaisser le dispositif de retenue sur le culot de la lampe et
l’attacher solidement.
7. Pour installer le compartiment lampe, aligner les ailettes latérales et
le trou du boulon, puis serrer le boulon moleté pour fixer le
compartiment.
Alignement de la lampe
Pour aligner la lampe, utiliser les deux boutons concentriques situés au
dos du compartiment lampe. Le bouton extérieur centre la lampe dans
le réflecteur et la maintient en position; le bouton intérieur règle le
champ avec plus de précision. Voir la
Figure 2.
Attention: L’appareil doit être branché pour pouvoir aligner la
lampe.
1. Déverrouiller le bouton extérieur en le faisant tourner dans le sens
inverse des aiguilles d’une montre.
2. Faire jouer doucement le bouton de droite à gauche et de haut en
bas jusqu’à ce que la lampe soit centrée dans le champ.
3. Une fois que la lampe est centrée, serrer le bouton extérieur pour
l'immobiliser.
4. Tourner le bouton intérieur vers la droite ou vers la gauche pour
obtenir un champ plan optimum.
ATTENTION! Laisser refroidir la lampe avant de la changer.

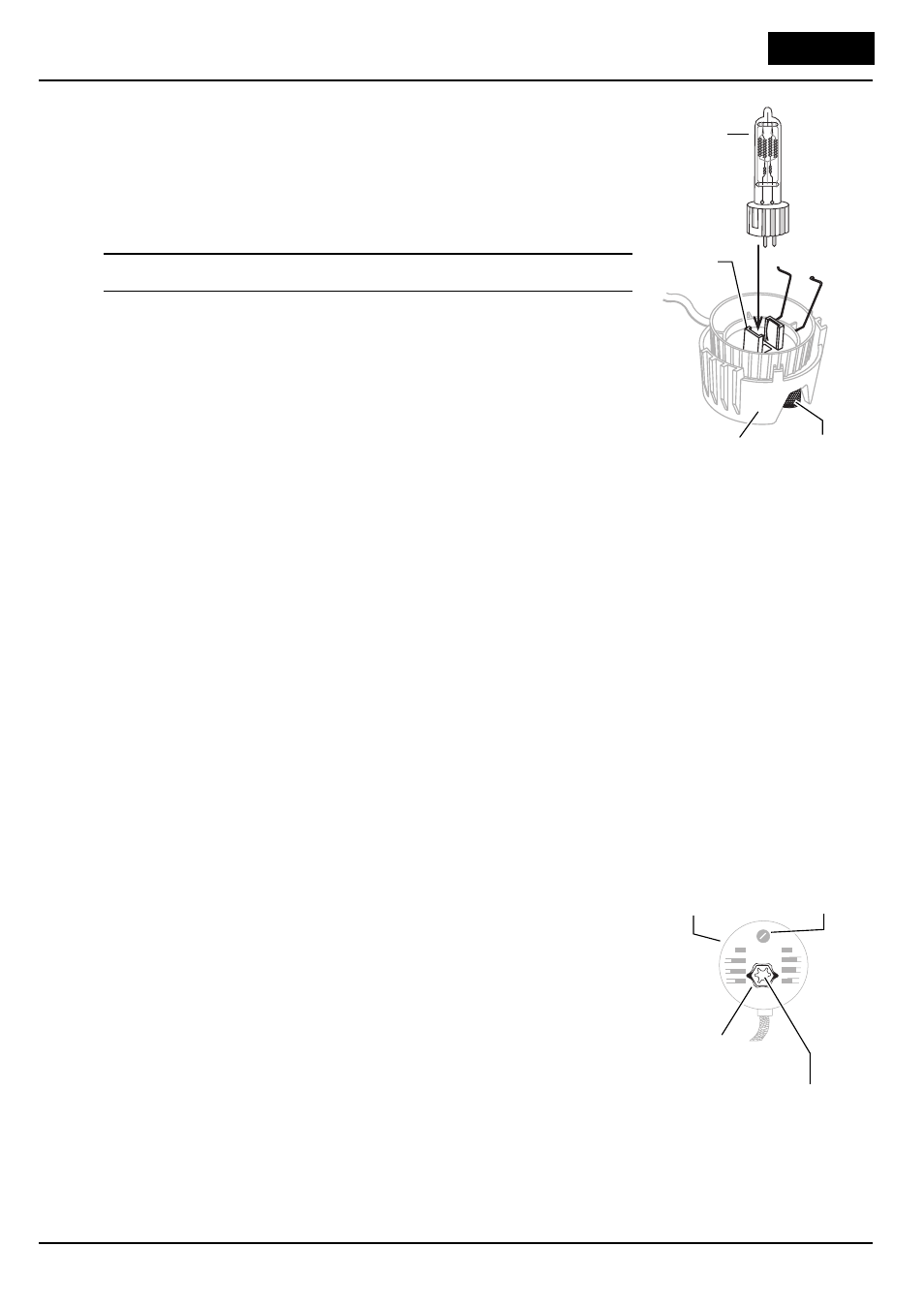

Figure 1
Lampe HPL
Attaches de
la lampe
Compartiment
lampe Boulon moleté
Figure 2
Compartiment
lampe
Boulon moleté
Réglage central
(bouton extérieur)
Réglage vertical
(bouton intérieur)
et latéral
