CE Source Four Zoom • 41
Instalación de la lámpara HPL
Importante: Instale la lámpara antes de utilizar el proyector.
¡Advertencia! Reemplace la lámpara siempre que parezca dañada
o deformada.
1. 1.Desconecte el proyector antes de instalar y reemplazar la
lámpara.
2. Afloje el tornillo moleteado en la parte posterior de la cubierta de la
lámpara.Tire por la cubierta en línea recta hacia afuera.
3. Saque la lámpara HPL de su caja, sosteniéndola de la base.
Nota: Para evitar un fallo prematuro, no toque el cristal de la
lámpara. Si Ud. toca la lámpara, antes de ponerla en funcionamento
límpiela cuidadosamente con alcohol y con un paño sin pelusas.
4. Alinee los lados planos de la base de la lámpara con las piezas de
sujeción a cada lado del portalámparas. Ver la Figura 1.
5. Empuje hacia abajo sobre la base de la lámpara hasta que la
lámpara esté firmemente fijada. (La parte superior de la base de la
lámpara estará a nivel con los bordes superiores de las piezas de
sujeción cuando la lámpara está bien instalada.)
¡Advertencia! Una lámpara mal instalada trae consigo un fallo
prematuro tanto de la lámpara como del
portalámparas.
6. Apriete los alambres de seguridad hacia abajo y sobre la base de la
lámpara. Cierre firmemente.
7. Para reinstalar la cubierta de la lámpara, alinee las aletas laterales
con el agujero del tornillo. Ajuste el tornillo moleteado para fijar la
cubierta de la lámpara.
Alineación de la lámpara
Use las dos manetas concéntricas en la parte posterior del
portalámparas para centrar la lámpara. La maneta exterior sirve para
centrar la lámpara con el reflector y sujetarla en su posición; la maneta
interior ajusta el perfil del haz de luz. Ver la
Figura 2.
Importante: Para ajustar la lámpara debe de encender el proyector.
1. Afloje la maneta exterior, girándola una vez hacia la izquierda.
2. Mueva cuidadosamente la maneta exterior hasta conseguir centrar
el haz de luz de modo correcto.
3. Una vez que la lámpara esté centrada, apriete la maneta exterior
hasta fijarla en su posición.
4. Gire la maneta interior hacia la derecha o la izquierda para conseguir
el perfil luminoso idóneo .
¡ADVERTENCIAS! Deje que la lámpara se enfríe antes de intentar
cambiarla.

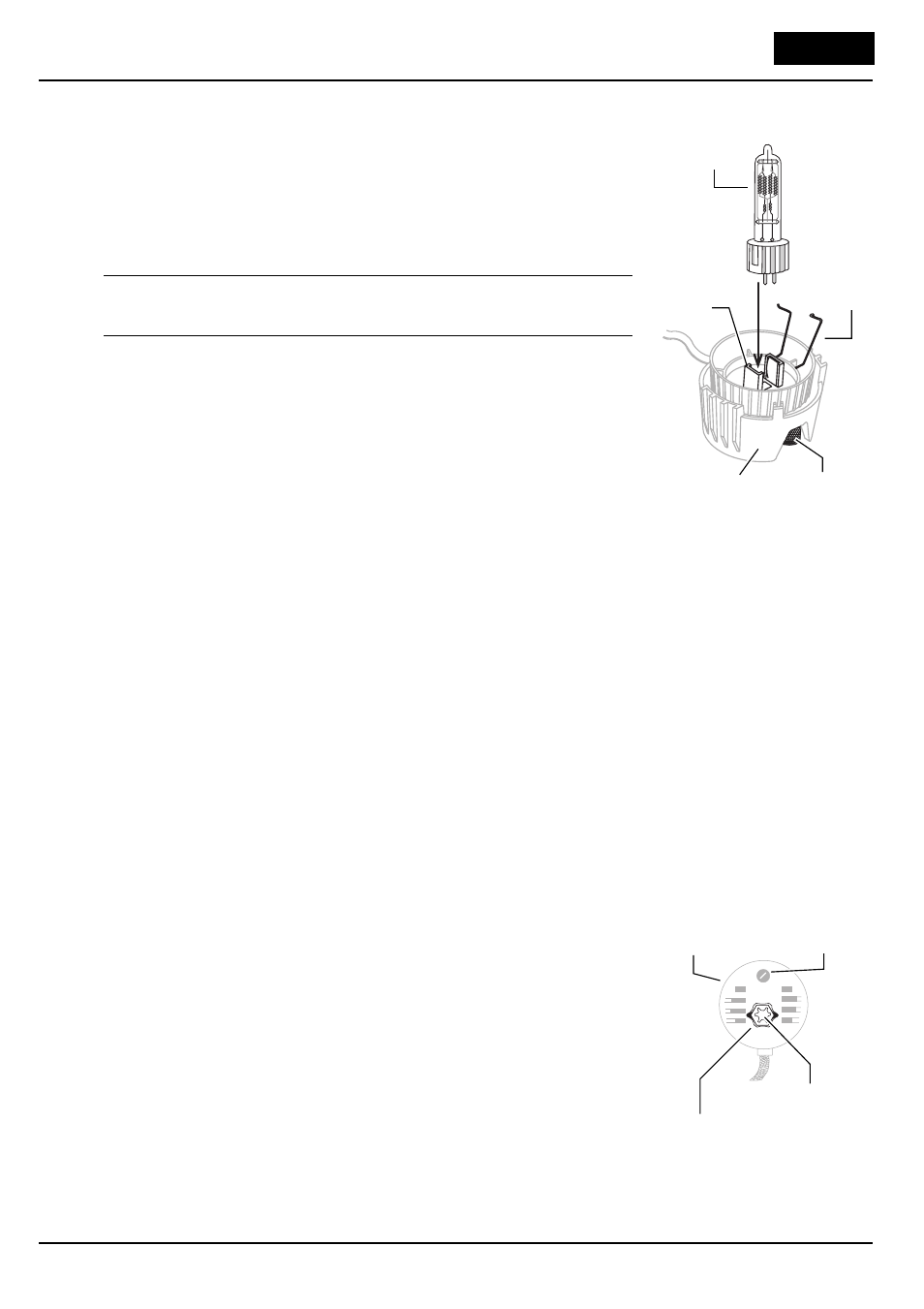

Figura 1
Lámpara HPL
Alambres de
seguridad
Pieza de
de la
sujeción
lámpara
Tornillo
moleteado
Cubierta de
la lámpara
Figura 2
Tornillo
moleteado Cubierta de
la lámpara
Ajuste máximo y pla
(maneta interior)
Ajuste del centro
(maneta exterior)
