Réglage de la lyre du luminaire (Zoom de 25
°
à 50
°
)
Pour régler la position du luminaire, desserrer la poignée de
serrage de lyre du luminaire et incliner pour obtenir la position
désirée. Resserrer la poignée de serrage pour verrouiller. Voir la
Figure 8.
Le Zoom Source Four de 25
°
à 50
°
comporte une lyre à deux
positions qui vous permet de changer la hauteur totale du
luminaire dans la lyre.
1. Pour changer la position de la lyre de luminaire, retirer les
poignées de serrage de la lyre, puis retirer les boulons à tête
hexagonale qui se trouvent de chaque côté du dispositif.
2. Placez le dispositif dans la position souhaitée.
3. Remettre et serrer les boulons, rondelles, et poignées.
Réglage de la lyre d’équilibre (Zoom de 15
°
à 30
°
)
Le Zoom Source Four de 15
°
à 30
°
comporte une lyre
supplémentaire pour changer le centre de gravité du luminaire.
Attention: Le tube de lentille du Zoom Source Four de 15
°
à
30
°
doit être monté sur un corps de luminaire à griffe double. Si
vous n’avez acheté que le tube de lentille mais pas le luminaire
complet Zoom Source Four de 15
°
à 30
°
, veillez à utiliser un
corps de luminaire à griffe double.
1. Régler la lyre d’équilibre pour qu’elle soit perpendiculaire au
luminaire comme indiqué à la Figure 9. Si l’avant du dispositif
porte plusieurs accessoires, il vous sera peut-être nécessaire
d’incliner la lyre d’équilibre vers l’avant du dispositif pour
régler l’équilibre.
Attention: Une fois que la lyre d’équilibre est verrouillée en
position, tous les réglages ultérieurs doivent se faire grâce à la
lyre mobile.
2. Desserrer les poignées de serrage de la lyre mobile et incliner
le dispositif pour obtenir la position désirée.
3. Resserrer les poignées de serrage de la lyre mobile pour
verrouiller en position.
Pour nettoyer les lentilles
Attention! Changez les lentilles s’il est clair qu’elles sont
endommagées au point d’être inefficaces, par
exemple si elles sont fendues ou fortement
rayées.
1. Ramener le loquet de porte vers l’arrière du dispositif pour
ouvrir la porte d’accès aux lentilles. La porte qui s’ouvre se
situe du côté opposé de la bague de réglage de mise au point.

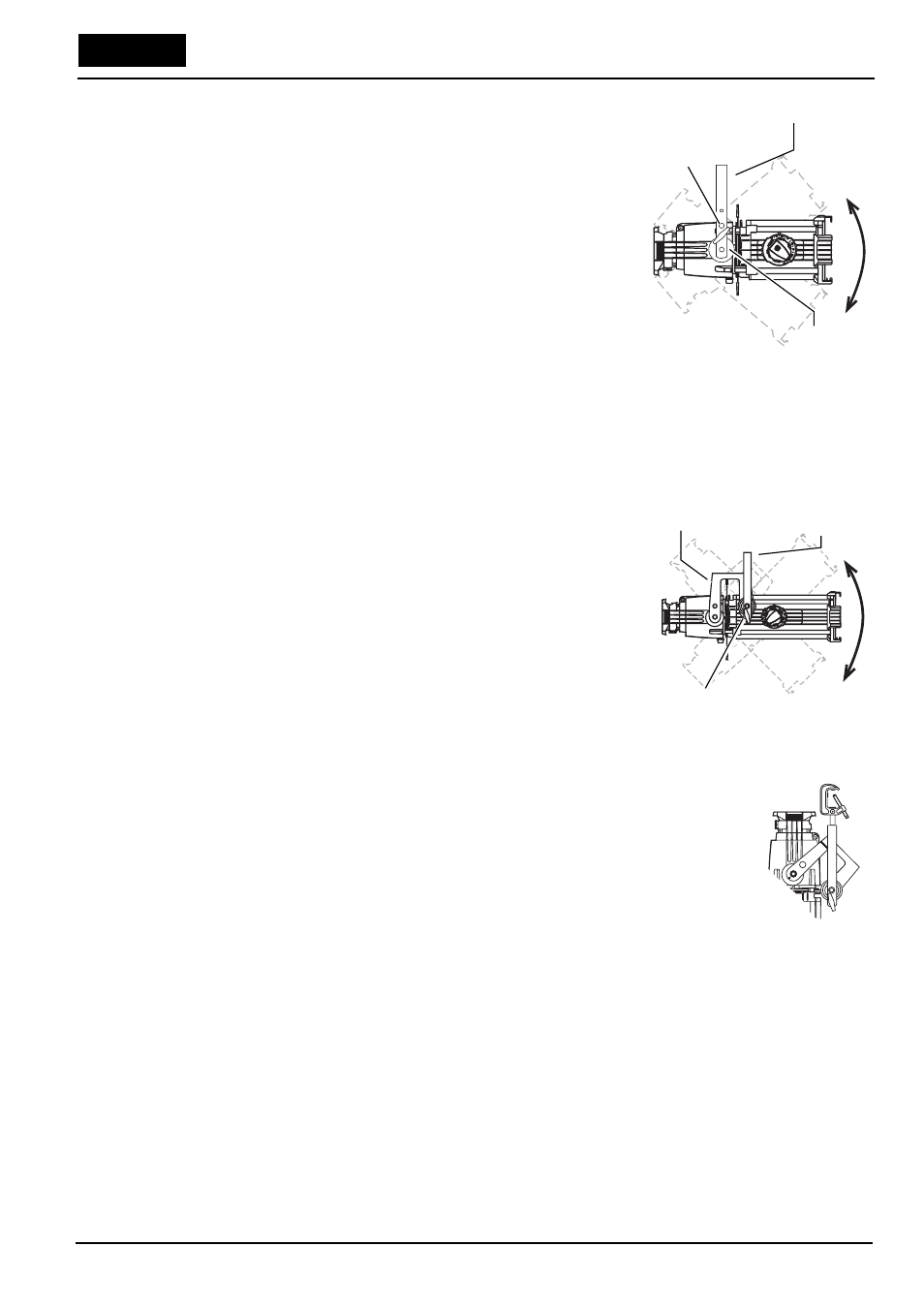

Figure 8
Griffe
Lyre du luminaire
Boulon à tête
hexagonale
Figure 9
Perpendiculaire
Griffe
Lyre d'équilbre Lyre mobile
Figure 10
Verticale
