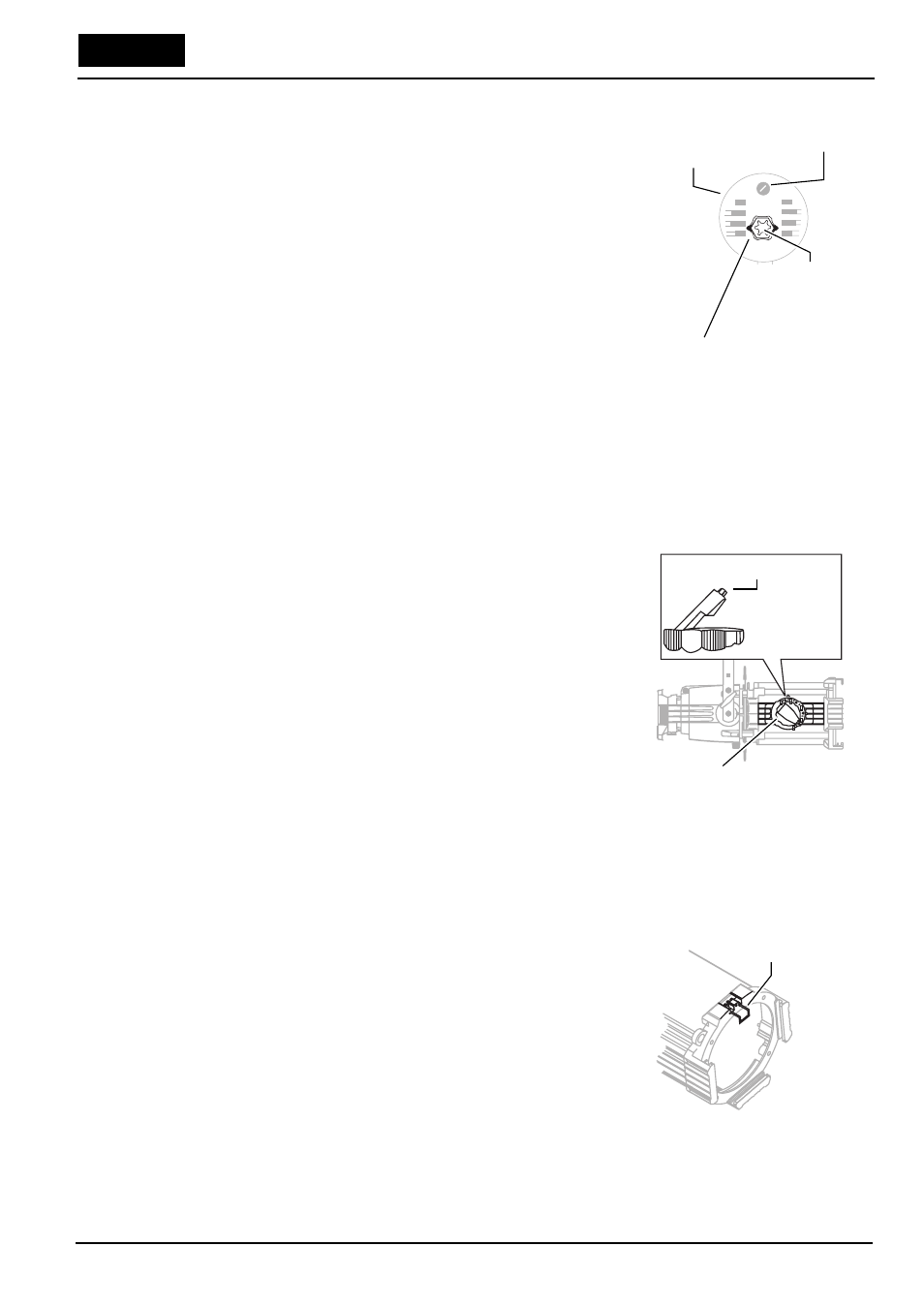

20 • CE Source Four Zoom
Deutsch
Einstellen der Lampe
Die zwei konzentrischen Knöpfe an der Rückwand des
Lampengehäuses dienen dem Einstellen der Lampe. Der äußere
Knopf zentriert die Lampe innerhalb des Reflektors und verriegelt
sie. Mit dem inneren Knopf wird das Feld feinabgestimmt. Siehe
Abbidung 2.
Wichtig: Die Lampe muß zum Einstellen eingeschaltet sein.
1. Entriegeln Sie den äußeren Knopf, indem Sie ihn eine Drehung
gegen den Uhrzeigersinn drehen.
2. Den äußeren Knopf so verschieben, daß die Lampe im Feld
zentriert ist.
3. Wenn die Lampe zentriert ist, den äußeren Knopf festdrehen,
um die Lampe zu verriegeln.
4. Zur optimalen Flächeneinstellung den inneren Knopf nach
rechts und links drehen.
Einstellen des Feldwinkels/Fokussierung des Lichtstrahls
1. Den Feststellhebelknopf drücken und den Festellhebel zum
Entriegeln des Fokussierungsreglers anheben ( Abbidung 3).
2. Zur Verkleinerung des Feldwinkels den Fokussierungsregler im
Uhrzeigersinn drehen. Zur Vergrößerung des Feldwinkels den
Fokussierungsregler entgegen dem Uhrzeigersinn drehen.
3. Wenn der gewünschte Feldwinkel eingestellt ist, den
Fokussierungsregler nach vorne oder hinten schieben um den
Randfokus schwächer oder schärfer einzustellen.
4. Nachdem das Feld und der Rand eingestellt sind, den
Feststellhebel wieder in seine Ausgangspositions drücken bis
er einrastet.
Sicherungsbügel des Farbrahmens
Der Farbrahmenhalter ist mit einem gefederten Sicherungsbügel
ausgestattet, der verhindert, daß Farbrahmen und Zubehör aus
dem Rahmen herausfallen können (
Abbidung 4).
Wichtig: Der CE Source Four Zoom sollte vor
Inbetriebnahme mit dem Sicherungsbügel in geschlossener
Position aufgehängt werden.
1. Den Sicherungsbügel öffnen. Wenn er seitlich gedrückt wird,
springt er auf.
2. Den Farbrahmen hineinstecken.
3. Den Sicherungsbügel nach unten drücken, bis er einrastet.
Wichtig: Nur CE Source Four Zoom Farbrahmen
verwenden.
Abbidung 2
Rändelschraube
Lampengehäuse
Zentrierung
(Äußerer Knopf)
Mitten- und
Einstellung
(Innerer Knopf)
flächenoptimierte
50 45
38
30
25
Abbidung 3
Fokussierrungsregler
Feststellhebelknopf
Abbidung 4
Sicherungbügel in
geschlosseener Position
