44 • CE Source Four Zoom
Español
Ajuste del yugo de la luminaria (Zoom de 25
°
-50
°
)
Para ajustar la posición luminaria, afloje las perillas de seguridad
del yugo de la luminaria e incline la luminaria a la posición
deseada. Reajuste el yugo asegurando las perillas, para que el
yugo quede asegurado. Ver la
Figura 8.
El Source Four Zoom de 25
°
-50
°
incluye un yugo de dos
posiciones que le permite modificar la altura total de la luminaria
en el yugo.
1. Para cambiar la posición del yugo de la luminaria, remueva las
perillas de seguridad del yugo; luego remueva los pestillos
hexagonales a cada lado de la instalación fija.
2. Mueva la instalación fija a la posición deseada del yugo.
3. Vuelva a poner y ajuste los pestillos hexagonales, arandelas y
perillas de seguridad.
Ajuste del yugo de balance (Zoom de 15
°
-30
°
)
El Source Four Zoom de 15
°
-30
°
tiene un yugo adicional para
ayudar a reposicionar el centro de gravedad de la luminaria.
Importante: El tubo de lentes Source Four de 15
°
-30
°
debe
estar adherido a un cuerpo luminario de doble agarre. Si usted
compró solamente el tubo de lentes y no la luminaria con el
Source Four Zoom de 15
°
-30
°
completa, asegúrese que está
usando un cuerpo de doble agarre.
1. Ajuste el yugo de balance de modo que quede perpendicular a
la luminaria como se muestra en la Figura 9. Si el frente de la
instalación fija tiene varios accesorios, Ud. quizás tendrá que
inclinar el yugo de balance hacia el frente de la instalación fija
para ajustar el balance.
¡Advertencia! Una vez haya asegurado el yugo de balance,
Ud. sólo debe hacer ajustes al yugo móvil.
2. Afloje las perillas de seguridad del yugo móvil e incline la
instalación fija a la posición deseada.
3. Reajuste las perillas de seguridad del yugo móvil para asegurar
la posición del yugo.
Limpieza de los lentes de cristal
¡Advertencia! Cambie los lentes si es obvio que están
dañados hasta el punto en que su efectividad
está defectuosa, por ejemplo, si tienen fisuras
o están muy rayados.
1. Mueva la aldaba de la puerta hacia la parte trasera de la
instalación fija para abrir la puerta de acceso al lente. La puerta
en el lado opuesto del disco del foco se abre.

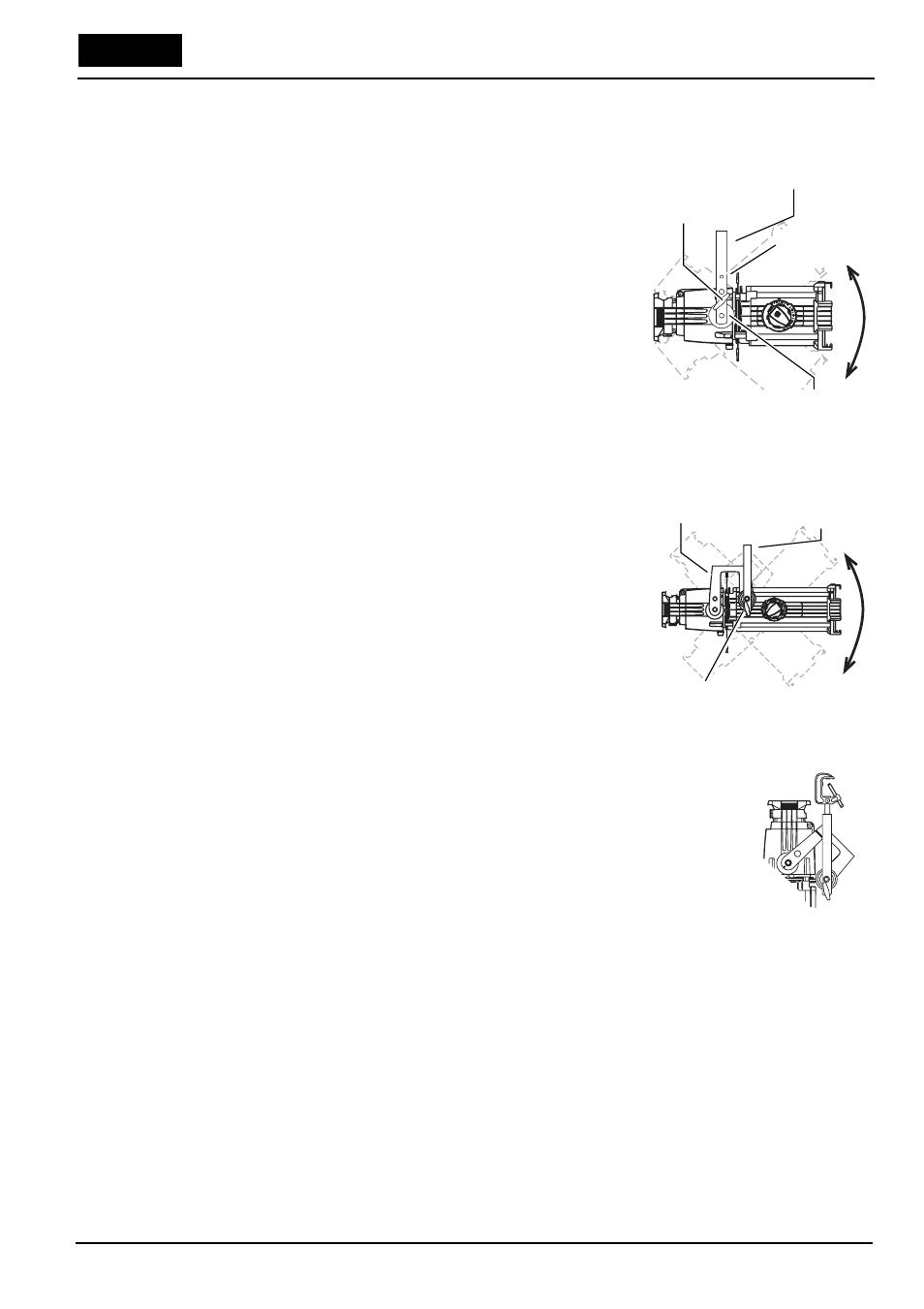

Figura 8
Perilla para
fijar el yugo
Yugo de la luminaria
Pestillos
hexagonales
Disco de agarre
Figura 9
Perpendicular
Yugo de balance Yugo móvil
Disco de agarre
Figura 10
Vertical
