Français
CE Source Four Zoom • 35
2. Régler pour obtenir le champ le plus serré afin de mettre le plus
d’écart possible entre les lentilles. Pour nettoyer le Zoom de 15
°
à
30
°
, il faut aussi tourner le tube de lentilles d’environ 45 degrés pour
que la lyre d’équilibre ne bloque pas l’ouverture de la porte.
Attention! Ne jamais utiliser de nettoyant pour vitres ni aucun corps
abrasif pour le nettoyage des lentilles. Les liquides de
nettoyages pour vitres tachent la surface de la lentille.
Les corps abrasifs (comme les tampons à récurer)
abîment les lentilles.
3. Humecter un tissu propre sans peluche avec du vinaigre ou de
l’ammoniaque. Vous pouvez aussi utiliser de l’eau mais cela laisse
des taches qu’il faut ensuite faire disparaître en frottant à l’aide d’un
tissu doux sec sans peluche.
4. En commençant à partir du centre, essuyer doucement la lentille.
5. Refermer le porte du tube de lentilles.
Nettoyage du réflecteur
Sortir le tube de lentille. Enlever la poussière du réflecteur avec un jet
d’air sans huile projeté dans la direction du réflecteur. Si cela ne suffit
pas, suivre les instructions ci-dessous. Cette procédure nécessite un
tournevis cruciforme.
Attention! Débrancher l'unité avant de nettoyer le réflecteur.
Attention! Ne pas utiliser de liquides à nettoyer les vitres sur le
réflecteur. Les agents chimiques contenus dans ces
liquides peuvent tacher le réflecteur.
1. Enlever le compartiment lampe (voir Installation de la lampe HPL,
page 31).
2. Dévisser et enlever le bouton de rotation du corps situé dans la
partie inférieure du corps. Utiliser un tournevis cruciforme pour
défaire la vis de retenue 2, qui se trouve sur le dessus du
compartiment réflecteur.
3. Saisir le corps et lui faire faire un quart de tour dans l’une ou l’autre
direction. Sortir le corps du compartiment réflecteur avec précaution
et le mettre de côté.
4. Humecter un chiffon propre et non pelucheux avec de l’alcool à 90
°
ou de l’eau distillée. (L’alcool à 90
°
est recommandé.)
5. Essuyer le réflecteur sans frotter.
6. Insérer le corps dans le compartiment réflecteur, avec le logement
de gobo en haut. (Aligner les triangles de part et d’autre.)
7. En appuyant légèrement, donner un quart de tour dans le sens des
aiguilles d’une montre au corps jusqu’à ce qu’il se mette en place.
Donner un quart de tour au corps dans le sens inverse des aiguilles
d’une montre. Le corps doit être solidement fixé et les triangles
doivent être de nouveau alignés.
8. Replacer le bouton de rotation du corps et serrer la vis de retenue 2.

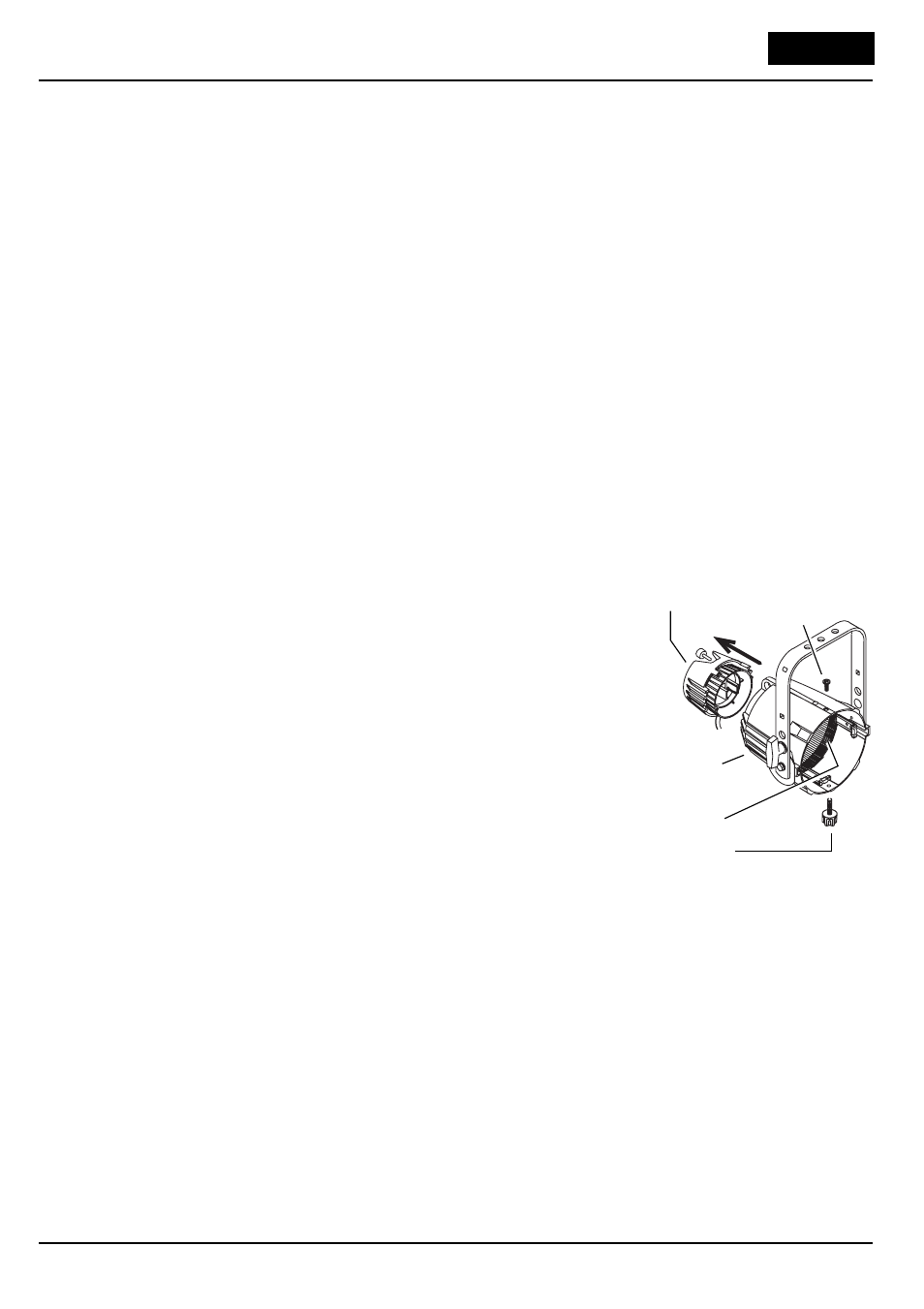

Figure 11
Vis de retenue 2
Compartiment
lampe
Compartiment
réflecteur
Réflecteur
Bouton de
rotation du corps
