22 • CE Source Four Zoom
Deutsch

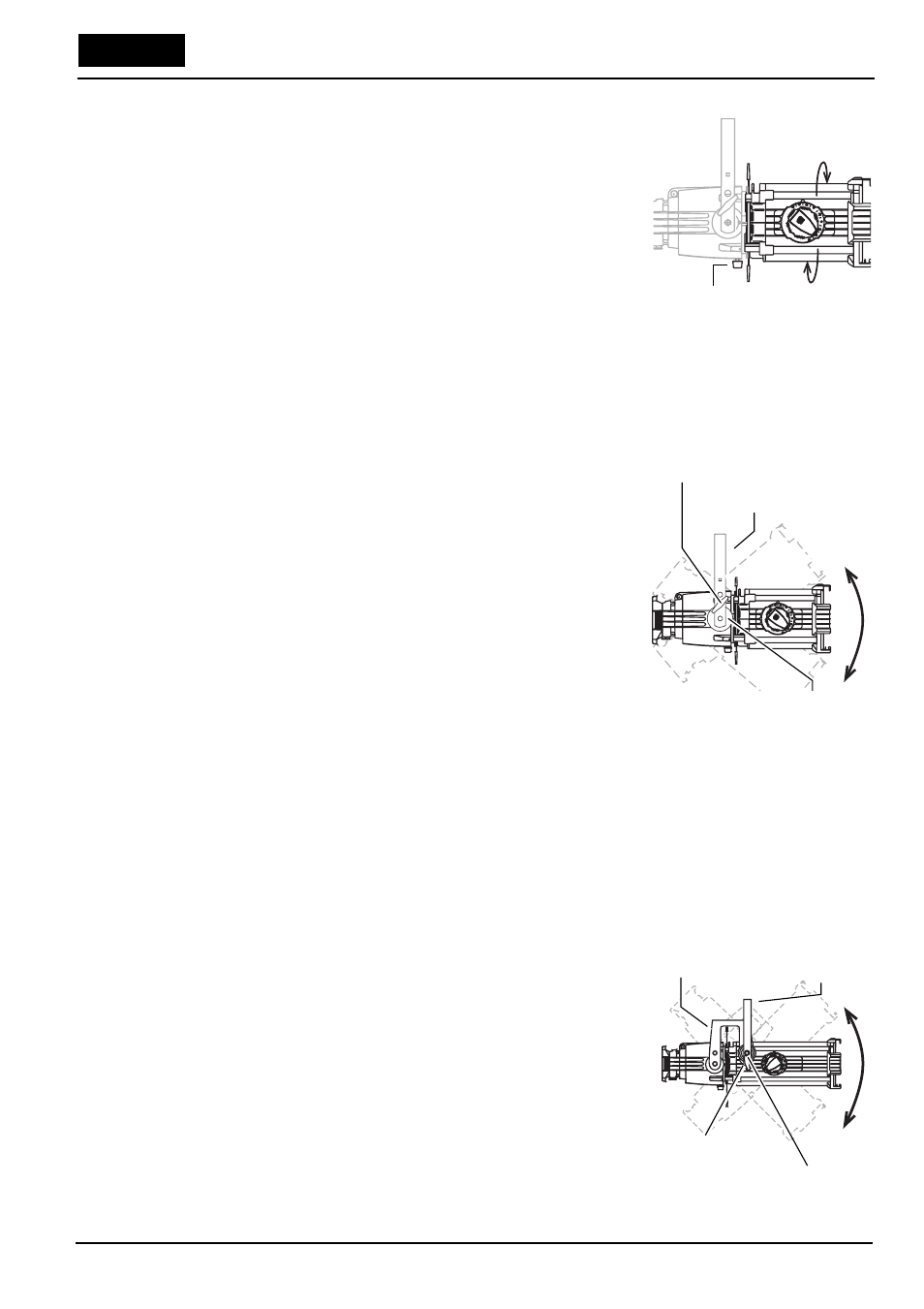

Rotation des Basisgehäuses
1. Lösen Sie den Knopf für die Rotation des Basisgehäuses, der
direkt hinter den Blenden an der Unterseite des
Reflektorgehäuses sitzt (
Abbidung 7).
Vorsicht! Den Knopf für die Rotation des Basisgehäuses
nicht ganz herausschrauben.
2. Das Gehäuse in die gewünschte Position drehen (bis zu 25o in
beide Richtungen von der Mittelposition ausgehend).
3. Wenn das Gehäuse eingestellt ist, den Knopf für die Rotation
des Basisgehäuses festdrehen, um das Gehäuse in dieser
Position zu arretieren.
Einstellung des Scheinwerferbügels (25
°
- 50
°
Zoom)
Zur Einstellung des Scheinwerferbügels die
Bügelfeststellschrauben lösen und den Scheinwerfer in die
gewünschte Position neigen. Bügelfeststellschrauben wieder
festdrehen um den Bügel zu sichern.
Der Source Four 25
°
- 50
°
Zoom hat einen 2-Positionen Bügel der
es erlaubt die Gesamthöhe des Scheinwerfers im Bügel zu
modifizieren (
Abbidung 8).
1. Zur Änderung der Scheinwerferbügelposition die
Bügelfeststellschrauben entfernen, dann die
Sechskantschrauben auf beiden Seiten der Halterung
entfernen.
2. Halterung zur gewünschten Bügelposition bewegen.
3. Sechskantschrauben, Unterlegscheiben und
Bügelfeststellschrauben wieder einsetzen und festdrehen.
Einstellung des Balancierungsbügels (15
°
- 30
°
Zoom)
Der Source Four 15
°
- 30
°
Zoom besitzt einen zusätzlichen Bügel
zur Repositionierung des Schwerpunkts des Scheinwerfers.
Wichtig: Der Source Four 15
°
- 30
°
Zoom linsentubus mit
Doppelaufhängung befestigt sein. Wenn Sie nur den
Linsentubus und nicht den kompletten Source Four 15
°
- 30
°
Zoom Scheinwerfer gekauft haben, dann stellen Sie bitte sicher
daß Sie ein Gehäuse mit Doppelaufhängung verwenden.
1. Den Balancierungsbügel so einstellen daß er wie in Abbidung
9 dargestellt senkrecht zum Scheinwerfer steht. Falls der
Vorderteil der Halterung mit mehreren Zubehörteilen versehen
ist, muß der Balancierungsbügel eventuell in Richtung des
vorderen Teils der Halterung geneigt werden, um das
Gleichgewicht einzustellen.
Abbidung 7
Knopf für Rotation
Des Basisgehäuses
Abbidung 8
Scheinwerferbügel
Bügelfeststellschraube
Unterlegscheibe
Abbidung 9
Beweglicher
Bügel
Balancierbügel
Senkrecht
Unterlegscheibe
Bügelfeststellschraube
