Säuberung des Reflektors
Den Linsentubus entfernen. Den Reflektor mit einem Strahl
ölfreier Preßluft, der in den Reflektor gerichtet ist, vom Staub
befreien. Sollte das nicht genügen, dann bitte den nachstehenden
Anweisungen folgen. Sie benötigen dazu einen
Kreuzschlitzschraubenzieher.
Vorsicht! Der Scheinwerfer muß vor dem Reinigen des
Reflektors vom Netz getrennt werden.
Vorsicht! Der Reflektor darf nicht mit Glas- und
Fensterreinigungsmittel in Berührung kommen,
weil Chemikalien, die in diesen Reinigungsmitteln
enthalten sind, am Reflektor Flecken verursachen.
1. Das Lampengehäuse entfernen (siehe Einbau der HPL
Lampe, Seite 19).
2. Den Knopf für die Rotation des Basisgehäuses an der
Gehäuse-unterseite herausschrauben. Mit einem
Kreuzschlitzschraubenzieher die Sicherungsschraube Nr. 2
lösen, die sich an der Oberseite des Reflektorgehäuses
befindet.
3. Das Gehäuse gut festhalten und um 45º entweder nach rechts
oder links drehen. Das Gehäuse vorsichtig aus dem
Reflektorgehäuse herausziehen.
4. Ein sauberes fusselfreies Tuch mit Spiritus oder destilliertem
Wasser befeuchten. (Wir empfehlen Spiritus.)
5. Den Reflektor sanft ausreiben.
6. Das Gehäuse wieder in das Reflektorgehäuse einführen, so
daß das Goboeinschubfach oben ist. (Die Dreiecke an beiden
Teilen müssen sich gegenüberstehen.)
7. Das Gehäuse mit sanftem Druck hineinschieben und um 45o
im Uhrzeigersinn drehen bis es in Position ist. Dann das
Gehäuse gegen den Uhrzeigersinn um 45º drehen. Das
Gehäuse sollte festsitzen und die Dreiecke sollten sich wieder
gegenüberstehen.
8. Den Knopf für die Rotation des Basisgehäuses wieder
anbringen und die Sicherungsschraube festdrehen.

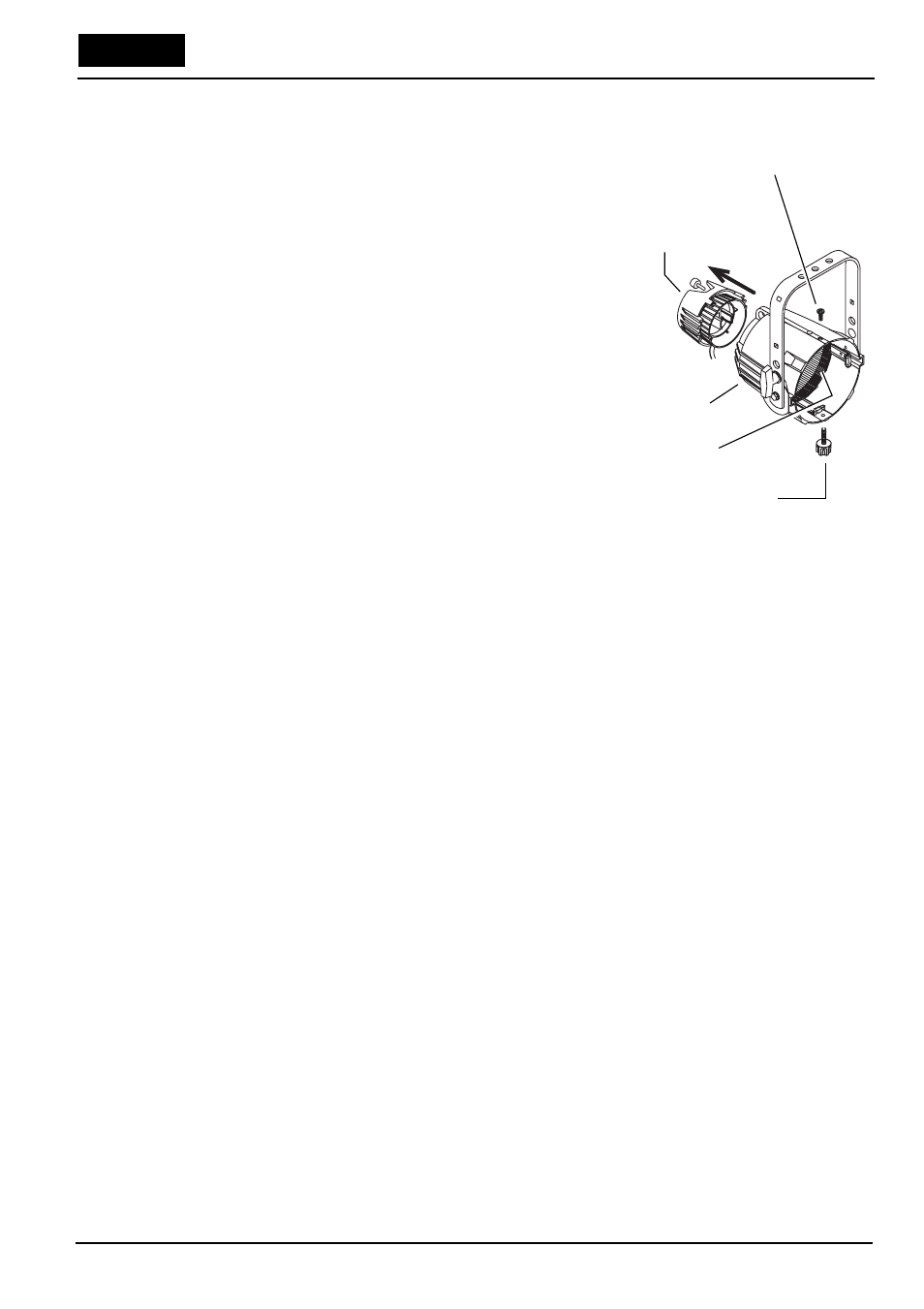

Abbidung 11
Sicherungsschraube Nr. 2
Lampengehäuse
Knopf für Rotation
des Basisgehäuses
Reflektor
Reflektorgehäuse
