26

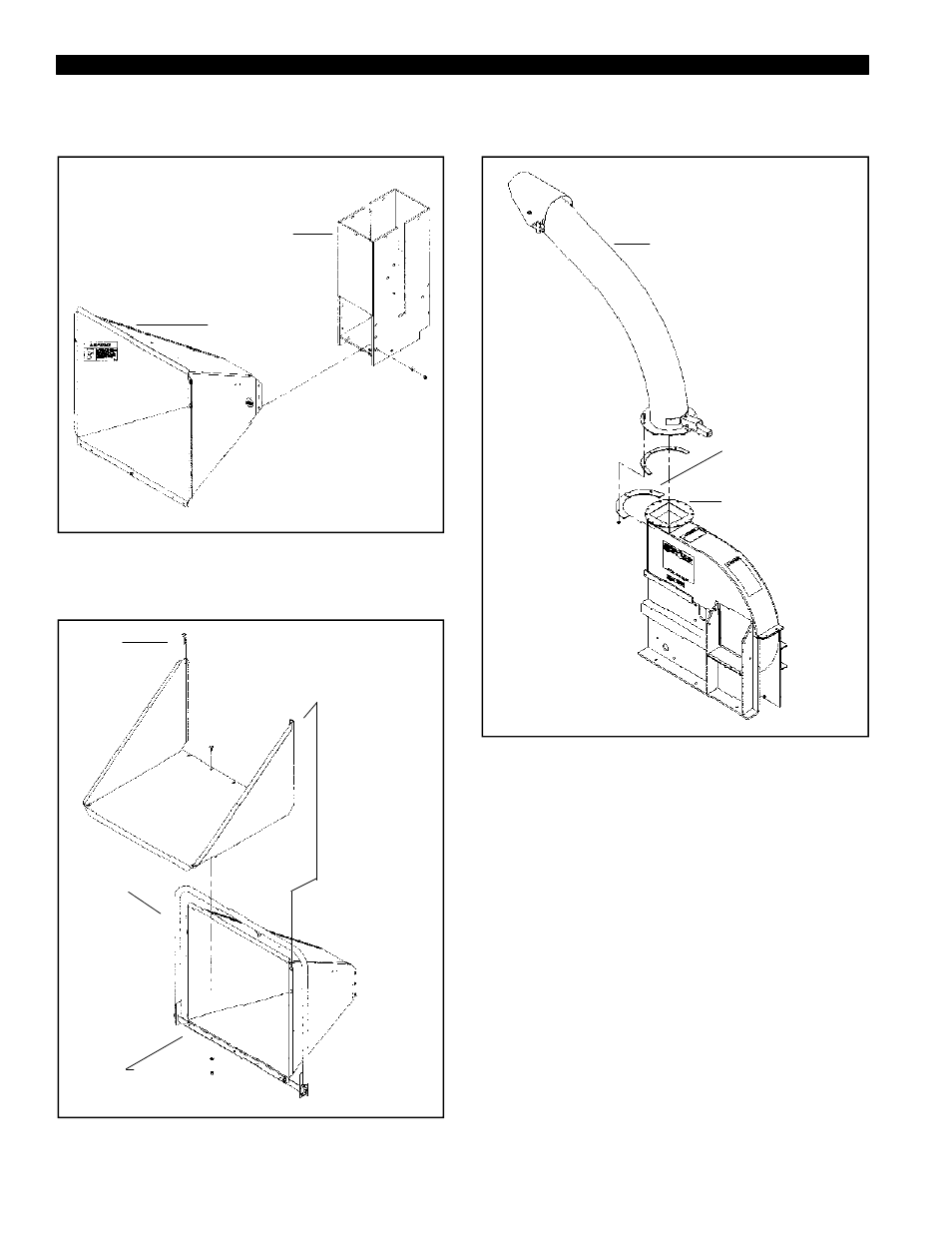

Hydraulische
Zuführung
Chipper-Schacht
Klemme
Schachtverlängerung
Zuführungskontrollhebel
s
Verlängerungsscharnier
s
Positionieren Sie
diesen
Pfannenschnabel
hinter dem unten
gezeigten
Pfannenschnabel
des Chipper-
Schachts. Halten
Sie die
Verlängerung
direkt über den
Chipper-Schacht
und lassen Sie die
Verlängerung dann
in Position
rutschen.
s
Chipper-
Schacht
Abbildung 10.2
Abbildung 10.1
Auswurfsrohr
Befestigungsring
Befestigungsflansch
Abbildung 10.3
10 Diagramme und Abbildungen
A
B S C H N I T T
1 0
