Page 41

3-3
6036, 6042, 8042, 10042, 10054
Boom
3.1
BOOM SYSTEM COMPONENT
TERMINOLOGY

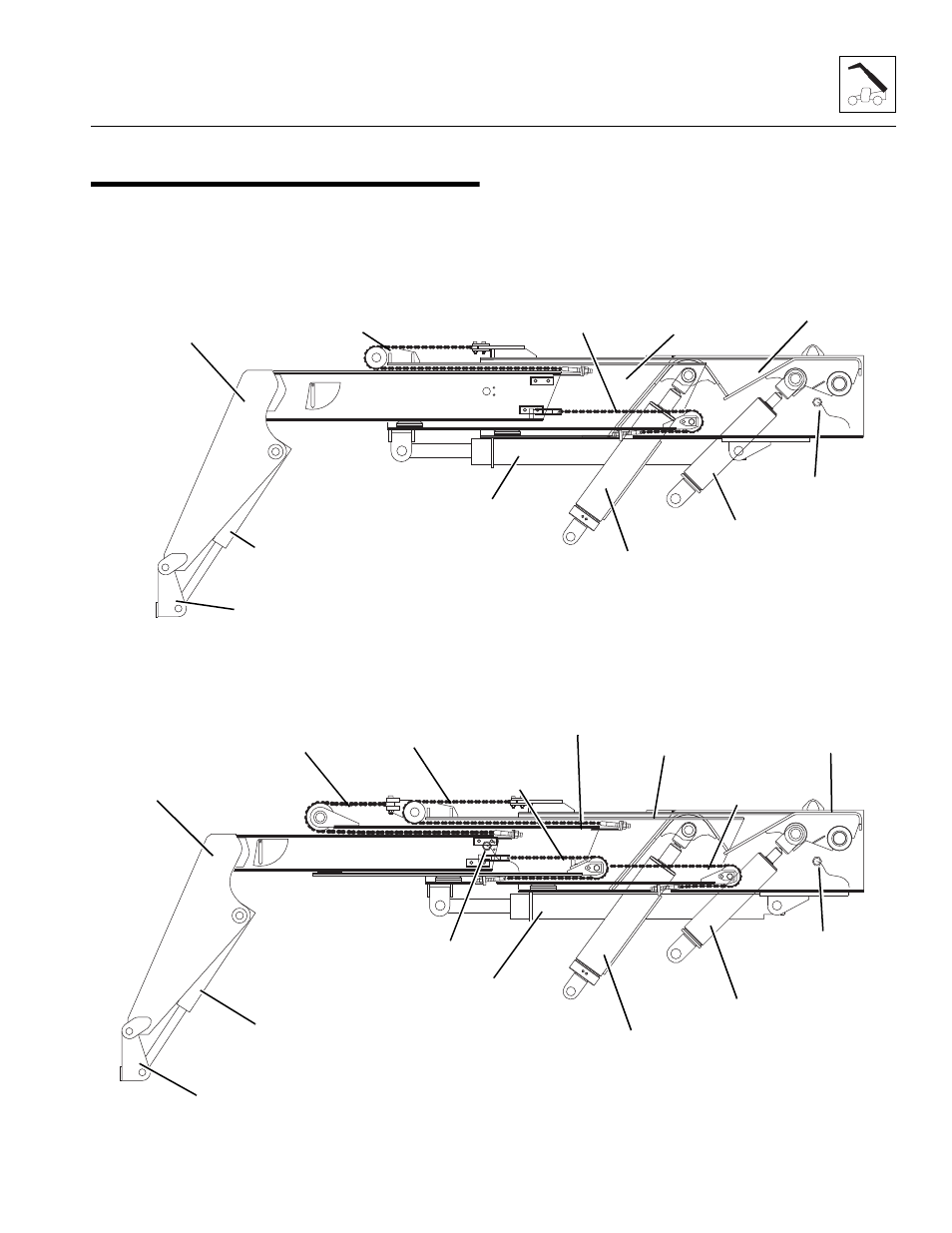

The following illustrations identify the components that
are referred to throughout this section.
MH4351
THIRD BOOM
SECTION
BOOM EXTEND
CHAINS
BOOM RETRACT
CHAIN
SECOND BOOM
SECTION
FIRST BOOM
SECTION
SLAVE
CYLINDER
FOURTH BOOM
SECTION
QUICK ATTACH
EXTEND/RETRACT
CYLINDER
LIFT/LOWER
CYLINDER
ATTACHMENT
TILT CYLINDER
BOOM
PROXIMITY
SENSOR
SLAVE
CYLINDER
QUICK ATTACH
EXTEND/RETRACT
CYLINDER
LIFT/LOWER
CYLINDER
ATTACHMENT
TILT CYLINDER
BOOM
PROXIMITY
SENSOR
THIRD BOOM
SECTION
SECOND & THIRD
BOOM SECTION
EXTEND CHAINS
SECOND BOOM
SECTION
FIRST BOOM
SECTION
FOURTH BOOM
SECTION EXTEND
CHAIN
FOURTH BOOM
SECTION RETRACT
CHAIN
SECOND & THIRD
BOOM SECTION
RETRACT CHAIN
THREE SECTION BOOM (6036, 6042, 8042 & 10042)
FOUR SECTION BOOM (10054)
BOOM
PROXIMITY
SENSOR
