Voortzetting functies Nederlands

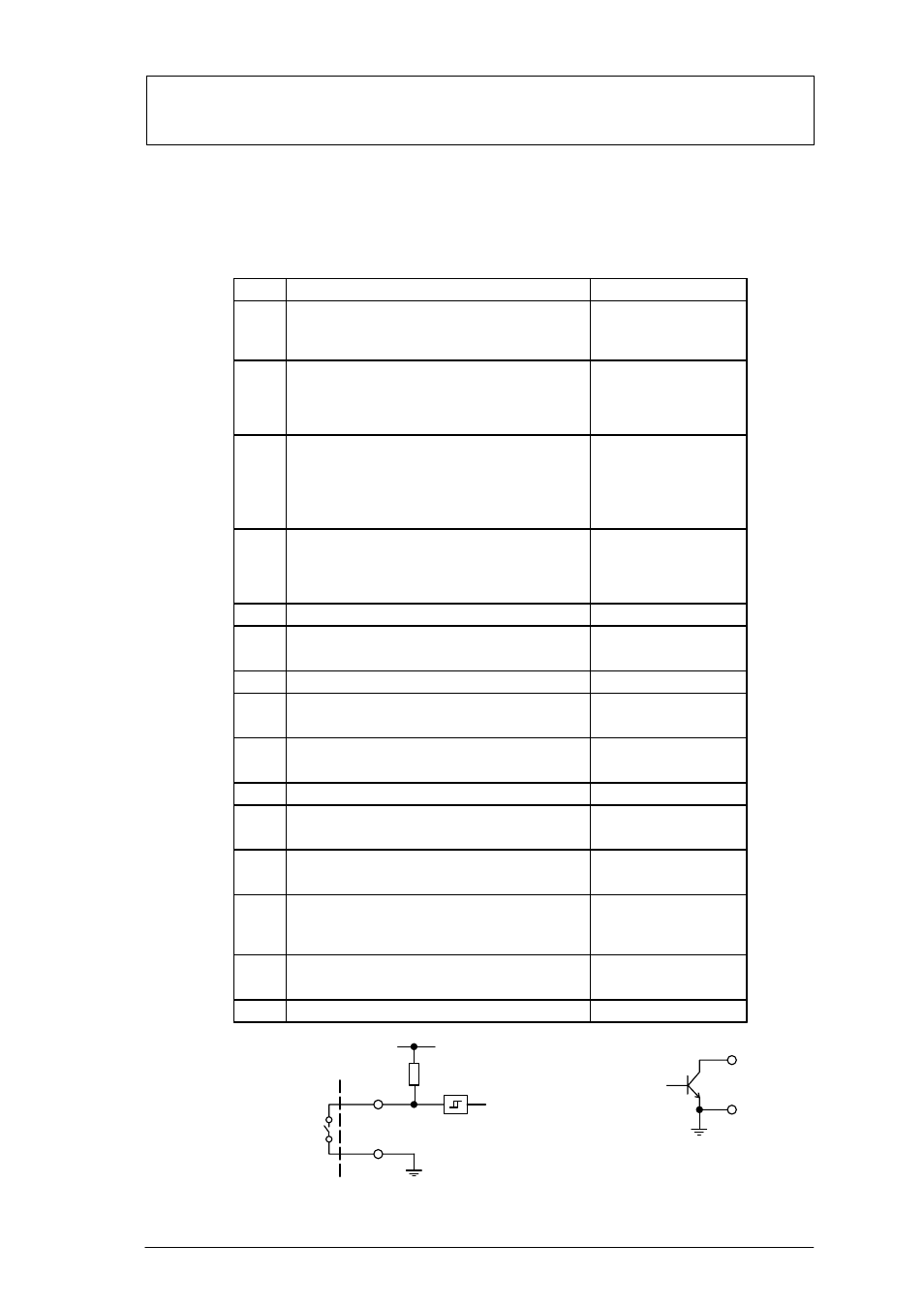

3.4 Contactbezetting
PIN
1
elektr. specificatie
Contactingang I
open: sensor scherp
op Ground (Pin5): sensor niet scherp
2
3
4
5
6
7
8
9
10
12
13
14
Contactuitgang I
intern op Ground geschakeld: object
gedetecteerd
open: geen object gedetecteerd
(continusignaal, impuls of periodieke impuls)
Contactuitgang II
intern op Ground geschakeld:
storing videosignaal
open: videosignaal in orde
Ground
Relais I
6/7 gesloten: storing
Relais I (middencontact)
Relais I
8/7 gesloten: geen storing
Relais II
9/10 gesloten: geen alarm
Relais II (middencontact)
Afstandsbediening draaischakelaar:
naar links (–) achteruit in het alarmarchief
Afstandsbediening draaischakelaar:
naar rechts (+) vooruit in het alarmarchief
interne pull-up
interne pull-up
Open-Collector,
max. 100mA, 12V
extern te schakelen
max.30V, max.1A
Functie
Contactingang II
open: parameterset I actief
op Ground (Pin5):
parameterset II actief
Open-Collector,
max. 100mA, 12V
extern te schakelen
max.30V, max.1A
max.30V, max.1A
max.30V, max.1A
max.30V, max.1A
11 Relais II
11/10 gesloten: alarm max.30V, max.1A
interne pull-up
Afstandsbediening draaischakelaar:
– omschakeling: livebeeld / alarmarchief
– actief >2 sec. = alarmbevestiging interne pull-up
interne pull-up
15 Afstandsbediening draaischakelaar: Ground
Contactingangen +5V Contactuitgangen
1/2
12/13/14
5/15
3/4
5/15
–
Afstandsbediening
