– 75 – A1 February 03/Trb
Continuazione Montaggio Italiano

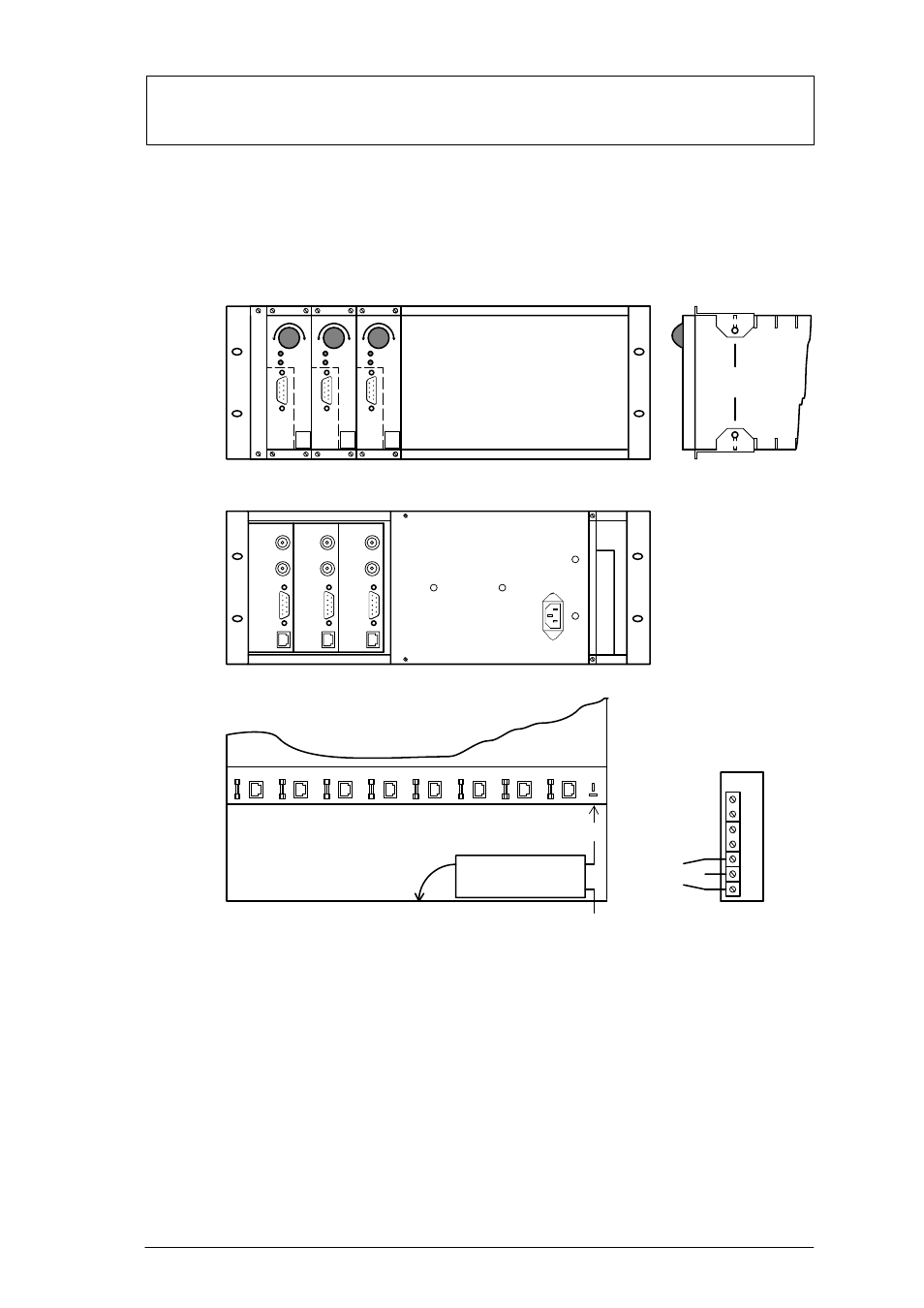

2.2 Telaio di montaggio da 19” e cablaggio
(accessorio VMD–RA90)
Dotazione massima
8 apparecchi
Staffa di
montaggio
Lato anteriore
Lato posteriore
A
p
par
. a
lim
ent
at
o
d
a
lla
r
e
te
L
N
EG
+5V
–5V
100 – 240V
Apparecchio
alimentato dalla rete
Direzione di ribaltamento
+5V
100 – 240V
Fus = 2A
Vista dall’alto (LP distributore)
Per il montaggio nell’inserto, innestare la staffa di montaggio (in dotazione),
inserire nell’inserto, avvitare e cablare.
Attenzione
Eseguire la messa a terra secondo le prescrizioni IEN 60950.
2.2.1 Telaio di montaggio da 19” senza cablaggio (accessorio VMD–RA00)
Il telaio viene fornito sena apparecchio alimentato dalla rete/kit di cavi/
LP distributore, con piastra cieca.
