Continuación Montaje Español

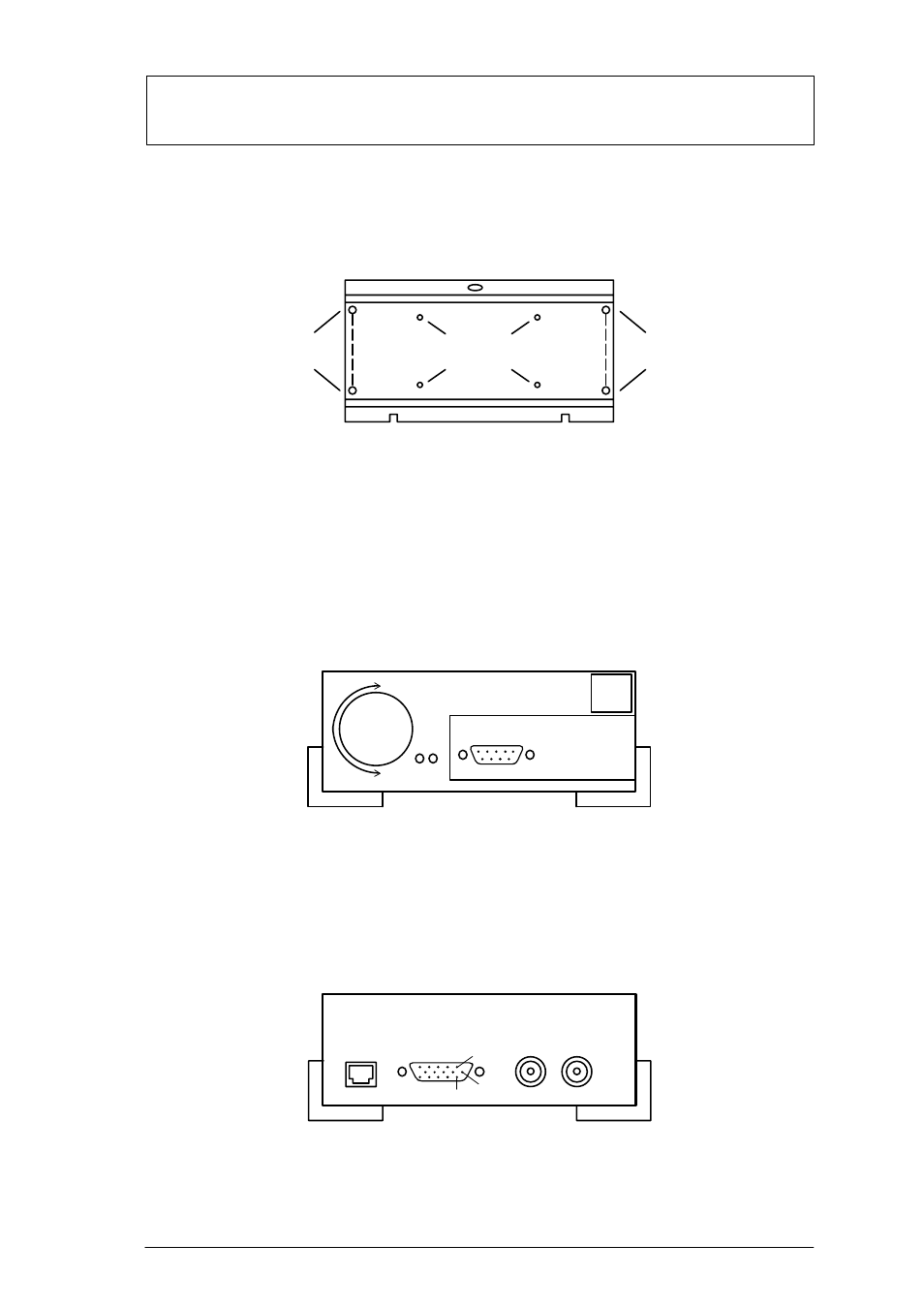

2.1.2 Soporte mural para montaje mural y montaje suspendido
(accesorio VMD–WM)
Taladros de alojamiento
para el bastidor
Taladros para
descargar la
tracción del cable Taladros para
descargar la
tracción del cable
TOP TOP
Puede utilizarse el soporte mural como plantilla para taladrar. Atornille el
soporte mural (taladros para alojar el bastidor) en el aparato antes del montaje
mural. Use los taladros de la placa de montaje para descargar la tracción de los
cables en los sujetacables.
Atención:
Use sólo un aparato para el montaje mural o el montaje suspendido.
2.1.3 Conexiones, frontal
3
2
4
1
1 L1 verde 2 L2 rojo
3 Botón pulsador, 4 Toma para ratón,
interruptor giratorio interfaz serial RS232
2.1.4 Conexiones, parte trasera
1 2 3 4 1
6 11
1 5V DC 2 Tomas E/S
3 Video OUT 4 Video IN
