– 35 – A1 February 03/Trb
7 Données techniques
Français
7.1 Variante monocanal
Mémoire principale 32 Mo de RAM
Entrée vidéo 1 x BNC, PAL (CCIR) / NTSC (EIA),
75
Ω
interne, 1 Vss (0,5–2,0 Vss)
Sortie vidéo 1 x BNC, PAL (CCIR) / NTSC (EIA), 1 Vss
Entrées de contact pull-up interne
Sorties de contact Open-Collector 100 mA/12 V commutable ext.
Sorties de relais max. 30 V, max. 1 A
Connexions (face arrière) voir chapitre « Montage »
Connexions (face avant) voir chapitre « Montage »
Port série RS232 (sauvegarde des données / port souris)
Poids env. 0,5 kg (sans bloc d’alimentation ni souris)
Dimensions (H x l x P) env. 110 x 48 x 207 mm
Température de stockage 233 à 343 K (–40
°
C à +70
°
C)
Humidité de l’air au stockage 8 à 80 % (humidité relative)
Température de fonctionnement 273 à 318 K (+0
°
C à +45
°
C)
Humidité de l’air en fonctionnement 15 à 80 % (humidité relative)
Puissance 5 W/1,2 A

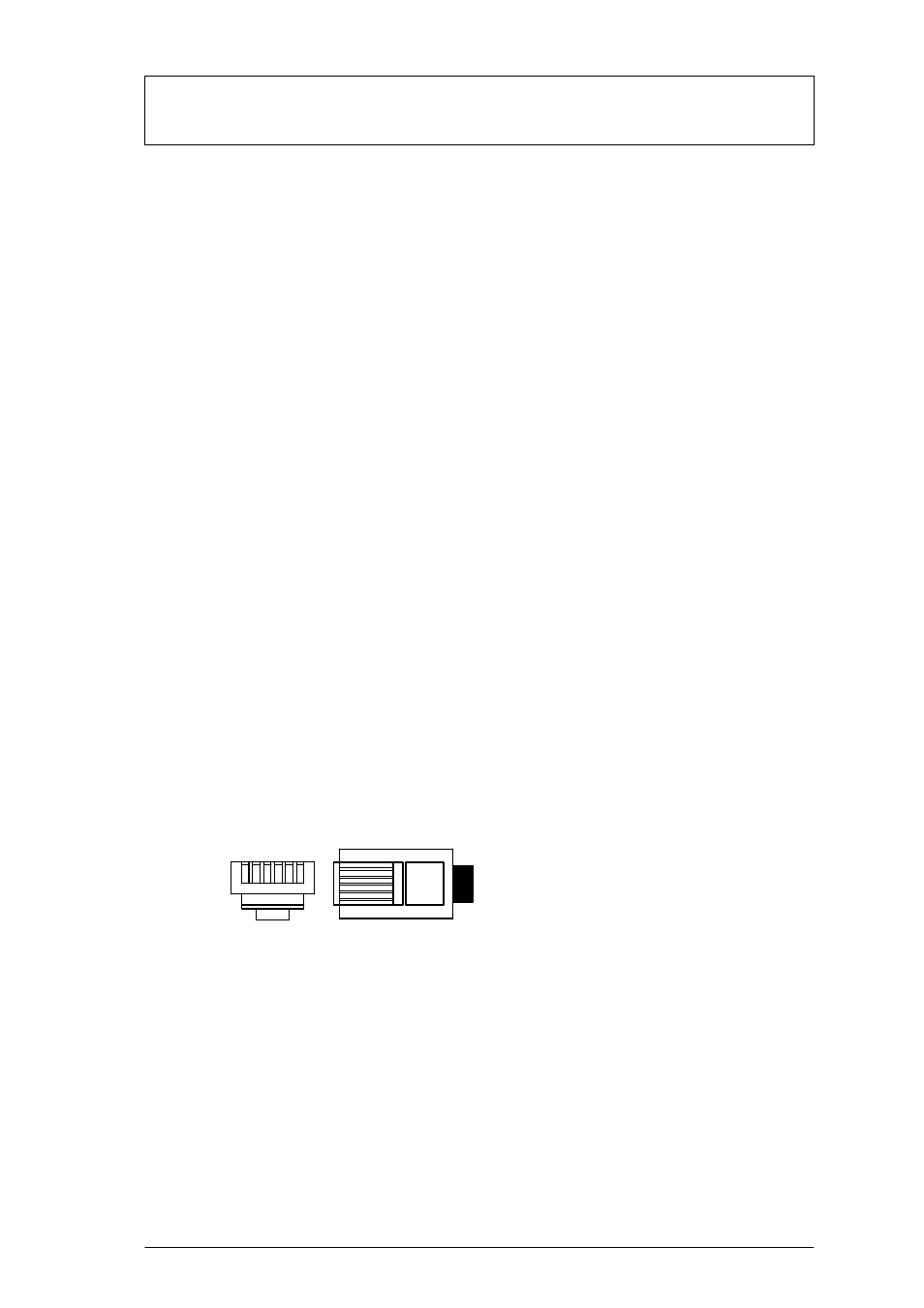

Configuration des broches : Alimentation en tension :
Broche 1 = +5V Broche 4 = GND
Broche 2 = +5V Broche 5 = nc
Broche 3 = nc Broche 6 = GND
6
1
6 1
Bloc d’alimentation dans tiroir 19”
D Tension d’entrée 100–240 V c.a / 50–60 Hz
D Tension de sortie 5 V c.c., 100 VA
7.2 Support mural
Dimensions (H x l x P) env. 205 x 164 x 10 mm
Poids env. 0,4 kg
Le type PAL ou NTSC est indiqué sur la plaque signalétique.
Sous réserve de modifications techniques
