– 91 – A1 February 03/Trb
Voortzetting montage Nederlands

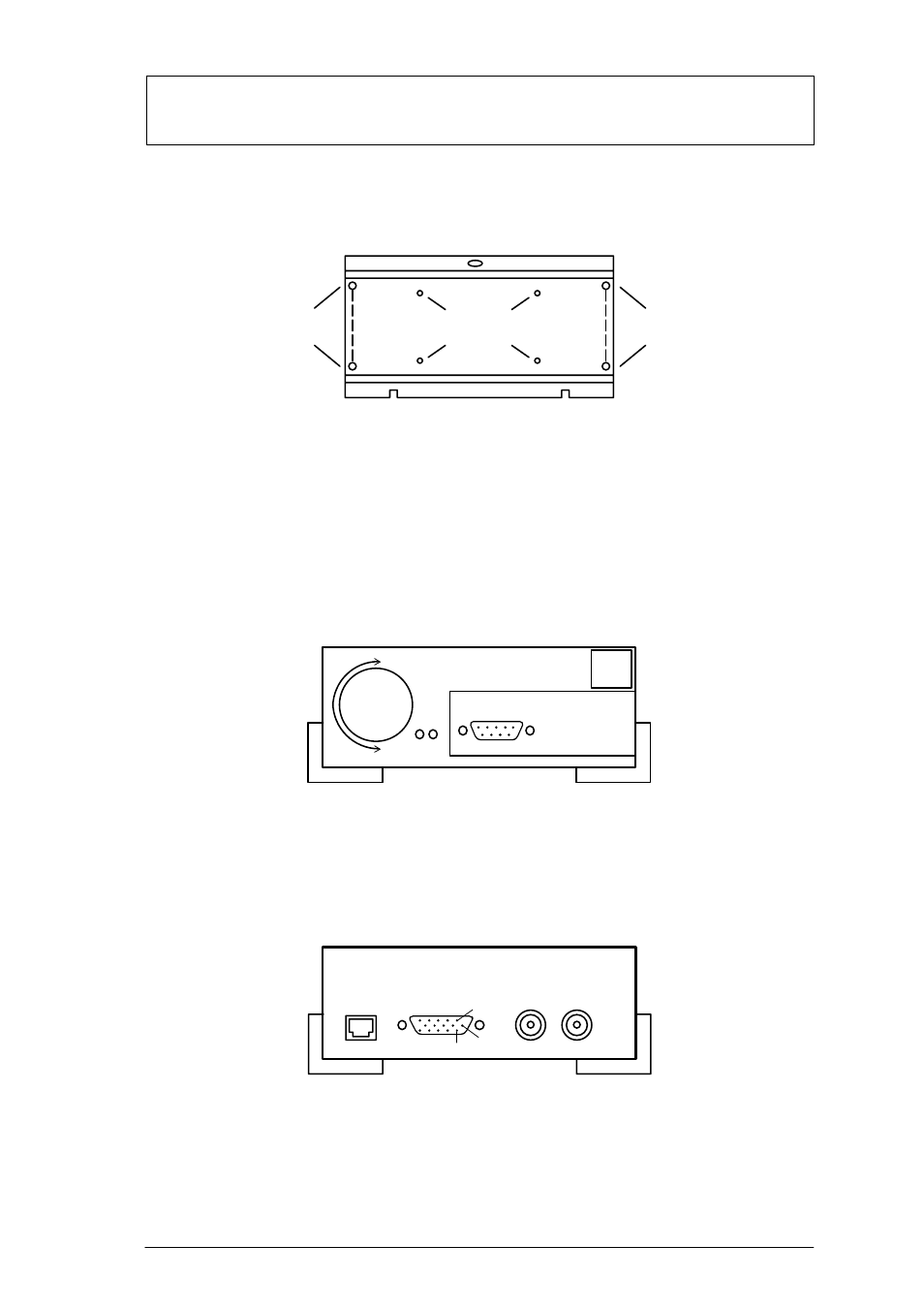

2.1.2 Wandhouder voor de wand- en plafondmontage (accessoire VMD–WM)
Bevestigingsgaten
voor behuizing
Boringen voor de
trekontlasting Boringen voor de
trekontlasting
TOP TOP
De wandhouder kunt u als boorsjabloon gebruiken. Voor de wandmontage
schroeft u de wandhouder (bevestigingsgaten voor behuizing) aan het
apparaat vast. Voor de trekontlasting met kabelbinders gebruikt u de boringen
in de montageplaat.
Let op!
Er mag slechts één apparaat voor wand- of plafondmontage worden gebruikt.
2.1.3 Aansluitingen / voorzijde
3
2
4
1
1 L1 groen 2 L2 rood
3 Impuls-/draaischakelaar 4 muisaansluiting, seriële poort RS232
2.1.4 Aansluitingen / achterzijde
1 2 3 4 1
6 11
1 5V DC 2 contacten I/O
3 Video OUT 4 Video IN
