– 103 – A1 February 03/Trb
7 Technische gegevens
Nederlands
7.1 1 kanaal variant
Werkgeheugen 32MB RAM
Video-ingang 1 x BNC, PAL (CCIR) / NTSC (EIA),
75
Ω
intern, 1Vss (0,5–2,0Vss)
Video-uitgang 1 x BNC, PAL (CCIR) / NTSC (EIA), 1Vss
Contactingangen interne pull-up
Contactuitgangen Open-Collector 100mA/12V ext. te schakelen
Relaisuitgangen max. 30V, max.1A
Aansluitingen (achterzijde) zie montage
Aansluitingen (voorzijde) zie montage
Seriële poort RS232 (gegevensopslag / muisaansluiting)
Gewicht ca. 0,5 kg (zonder netadapter en muis)
Afmetingen (h x b x d) ca. 110mm x 48mm x 207mm
Opslagtemperatuur 233 K ... 343 K (–40
°
C ... +70
°
C)
Luchtvochtigheid bij opslag 8% ... 80% (relatieve luchtvochtigheid)
Omgevingstemperatuur in bedrijf 273 K ... 318 K (+0
°
C ... +45
°
C)
Luchtvochtigheid in bedrijf 15% ... 80% (relatieve luchtvochtigheid)
Opgenomen vermogen 5W/1,2A

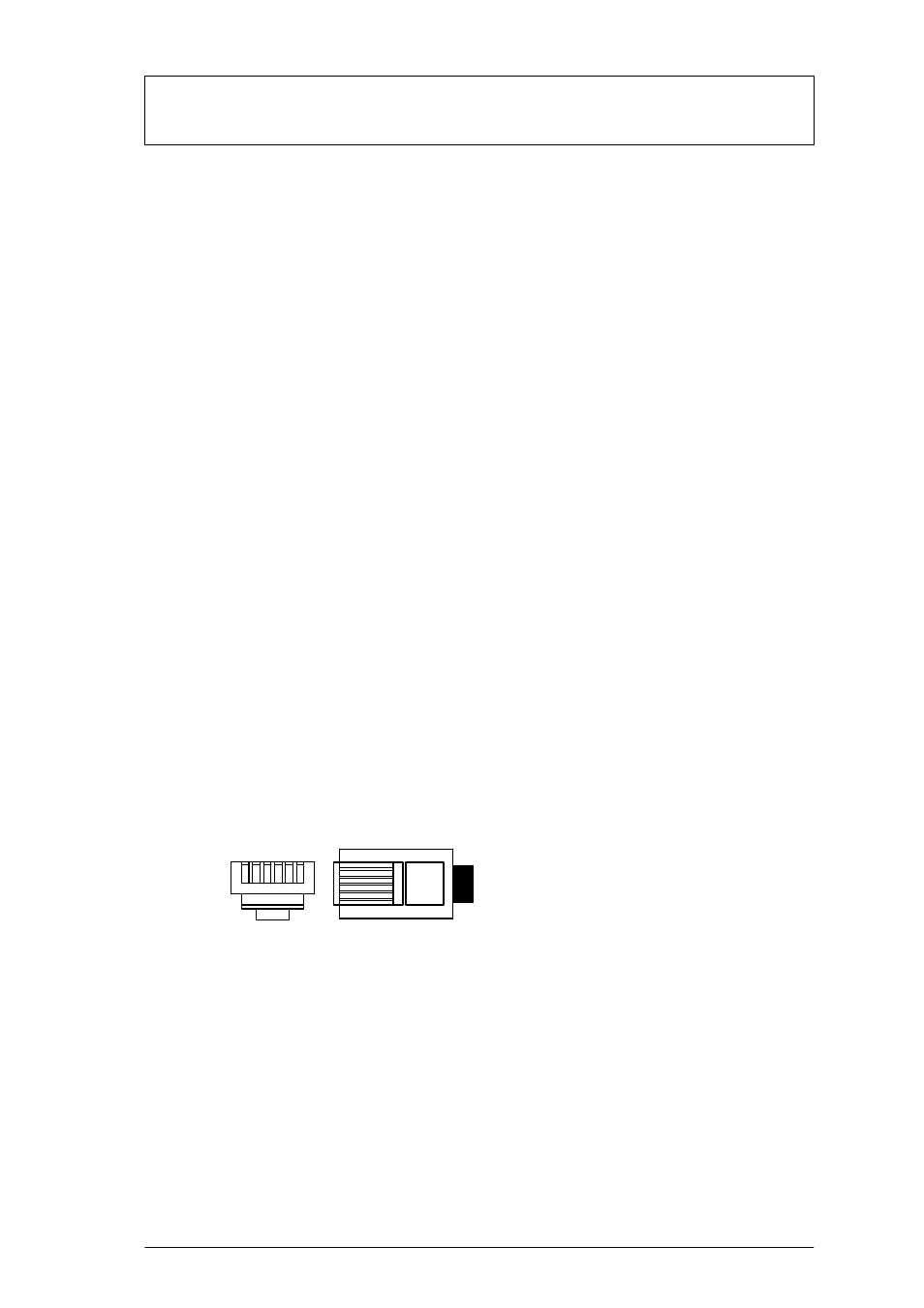

PIN-bezetting: Voeding:
PIN1 = +5V PIN4 = GND
PIN2 = +5V PIN5 = nc
PIN3 = nc PIN6 = GND
6
1
6 1
Netadapter in 19” eenheid
D Ingangsspanning 100–240 VAC / 50–60Hz
D Uitgangsspanning 5V DC, 100VA
7.2 Wandhouder
Afmetingen (h x b x d) ca. 205mm x 164mm x 10mm
Gewicht ca. 0,4 kg
De uitvoering PAL of NTSC ontleent u aan het typeplaatje.
Technische wijzigingen voorbehouden
