– 108 – A1 February 03/Trb
Continuação Montagem Português

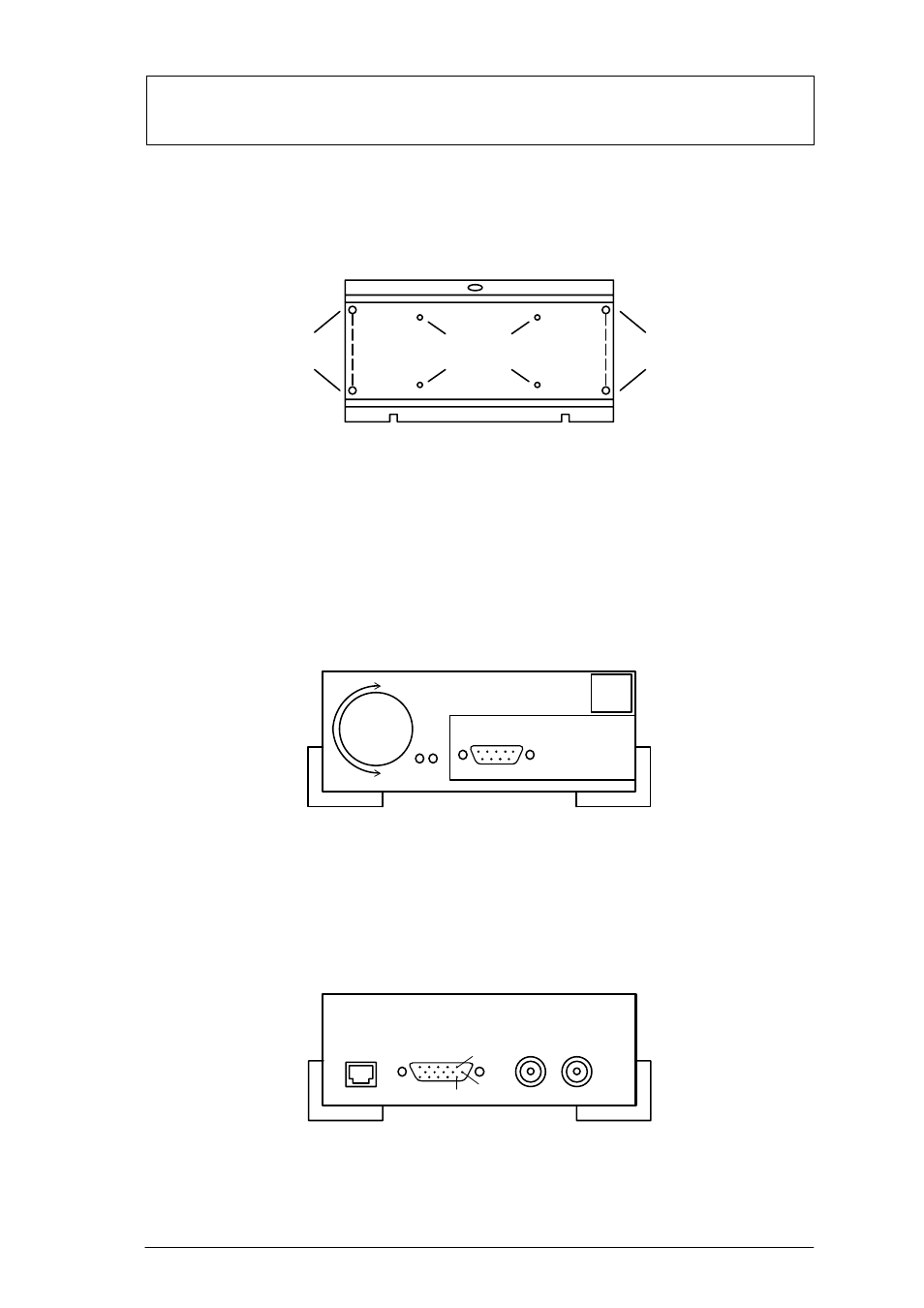

2.1.2 Suporte mural para montagem na parede e no tecto
(acessório VMD–WM)
Furos de fixação
para a caixa
Furos para retenção
do cabo com folga Furos para
retenção do
cabo com
folga
TOP TOP
Pode usar o suporte mural como gabarito de furação. Antes de proceder à
montagem na parede, aparafuse o suporte mural (furos de fixação para a
caixa) ao aparelho. Para reter o cabo com folga por meio de braçadeiras,
sirva-se dos furos existentes na placa de montagem.
Atenção!
Sу й permitido usar um aparelho para montagem na parede ou no tecto.
2.1.3 Ligações / Lado frontal
3
2
4
1
1 L1 verde 2 L2 vermelho
3 Interruptor de 4 Ligação do rato,
pressão/rotativo porta-série RS232
2.1.4 Ligações / Lado traseiro
1 2 3 4 1
6 11
1 5V DC 2 Contactos I/O
3 Video OUT 4 Video IN
