– 120 – A1 February 03/Trb
7 Dados técnicos
Português
7.1 Variante monocanal
Memória principal 32MB RAM
Entrada de vídeo 1 x BNC, PAL (CCIR) / NTSC (EIA),
75
Ω
interna, 1Vss (0,5–2.0Vss)
Saída de vídeo 1 x BNC, PAL (CCIR) / NTSC (EIA), 1Vss
Entradas de contactos pull-up interno
Saídas de contactos open collector 100mA/12V
possib. cablagem ext.
Saídas de relé máx. 30V, máx.1A
Ligações (lado traseiro) ver Montagem
Ligações (lado frontal) ver Montagem
Porta-série RS232
(salvaguarda de dados / ligação do rato)
Peso aprox. 0,5 kg
(sem fonte de alimentação nem rato)
Dimensões (A x L x P) aprox. 110mm x 48mm x 207mm
Temperatura de armazenamento 233 K ... 343 K (–40
°
C ... +70
°
C)
Humidade do ar durante
a armazenagem
8% ... 80% (humidade relativa do ar)
Temperatura ambiente
em operação
273 K ... 318 K (+0
°
C ... +45
°
C)
Humidade do ar em operação 15% ... 80% (humidade relativa do ar)
Consumo de corrente do
circuito de potência
5W/1,2A

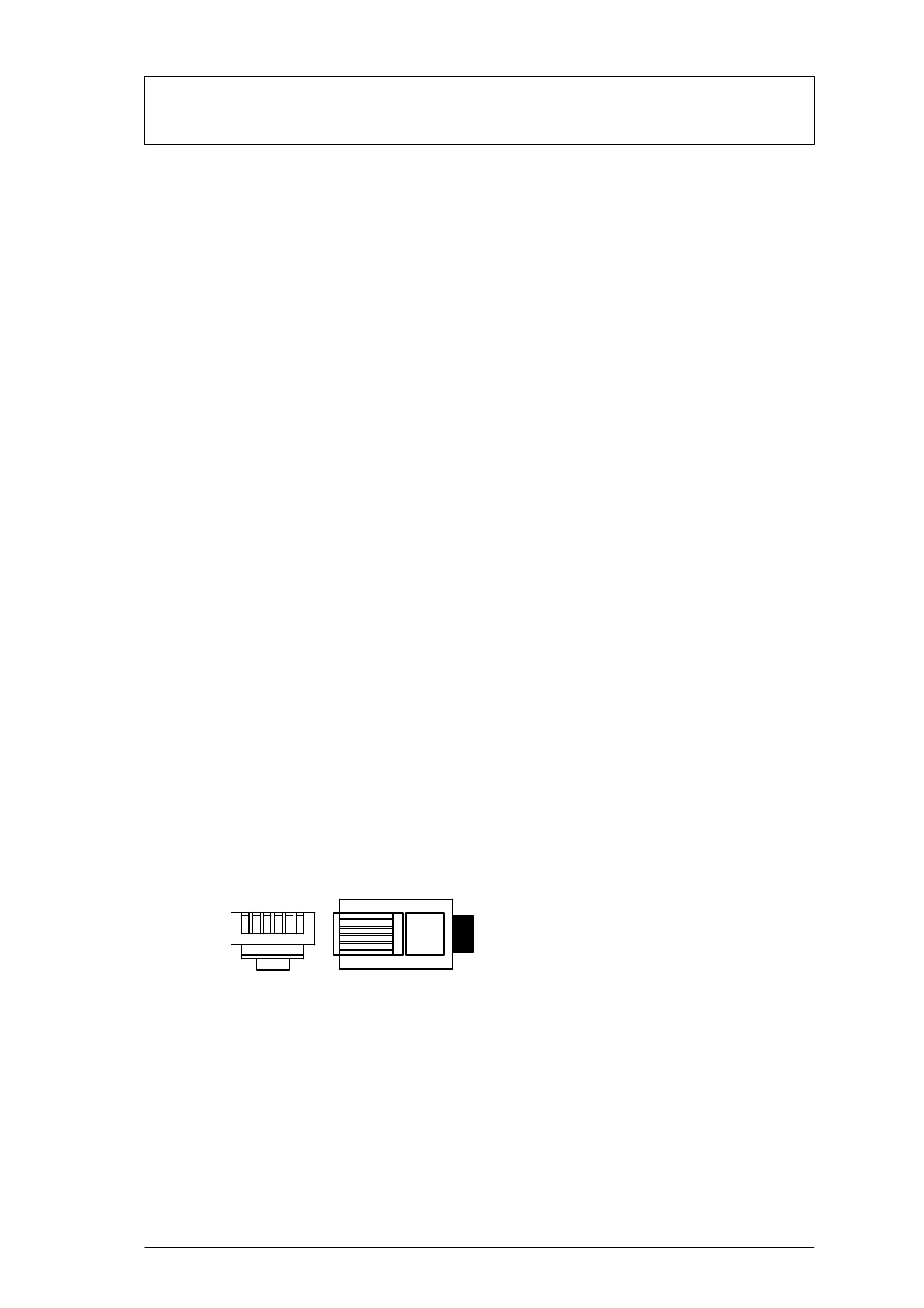

Pinagem: alimentação de tensão:
PIN1 = +5V PIN4 = GND
PIN2 = +5V PIN5 = nc
PIN3 = nc PIN6 = GND
6
1
6 1
Fonte de alimentação em gaveta de 19”
D Tensão de entrada 100–240 VAC / 50–60Hz
D Tensão de saída 5V DC, 100VA
7.2 Suporte mural
Dimensões (A x L x P) aprox. 205mm x 164mm x 10mm
Peso aprox. 0,4 kg
Para saber se se trata do sistema PAL ou NTSC, consulte a placa de
características. Reservado o direito a alterações técnicas
