– 90 – A1 February 03/Trb
2 Montage
Nederlands
2.1 Algemene montageaanwijzingen
– Gebruik uitsluitend de door de fabrikant voorgeschreven kabels, omdat
anders de storingsonderdrukking niet kan worden gegarandeerd.
– Om de veilige werking te garanderen, mogen uitsluitend de door de
fabrikant voorgeschreven voedingen worden gebruikt. (Afzonderlijke
apparaten: netadapter VMD–PS, bij 19”-inbouw is de netadapter in het
frame VMD–RA geïntegreerd).
– Neem bij zaken als opstelling, omgevingsvoorwaarden, apparaatveiligheid
van de verschillende hardware-componenten beslist de documentatie van
de fabrikant in acht.
– Bij de installatie moeten deze handleiding en de juiste aansluitvoorwaarden
in acht worden genomen.
– Deze beschrijving omvat niet de opstelling en installatie van de camera,
monitor en het registratieapparaat.

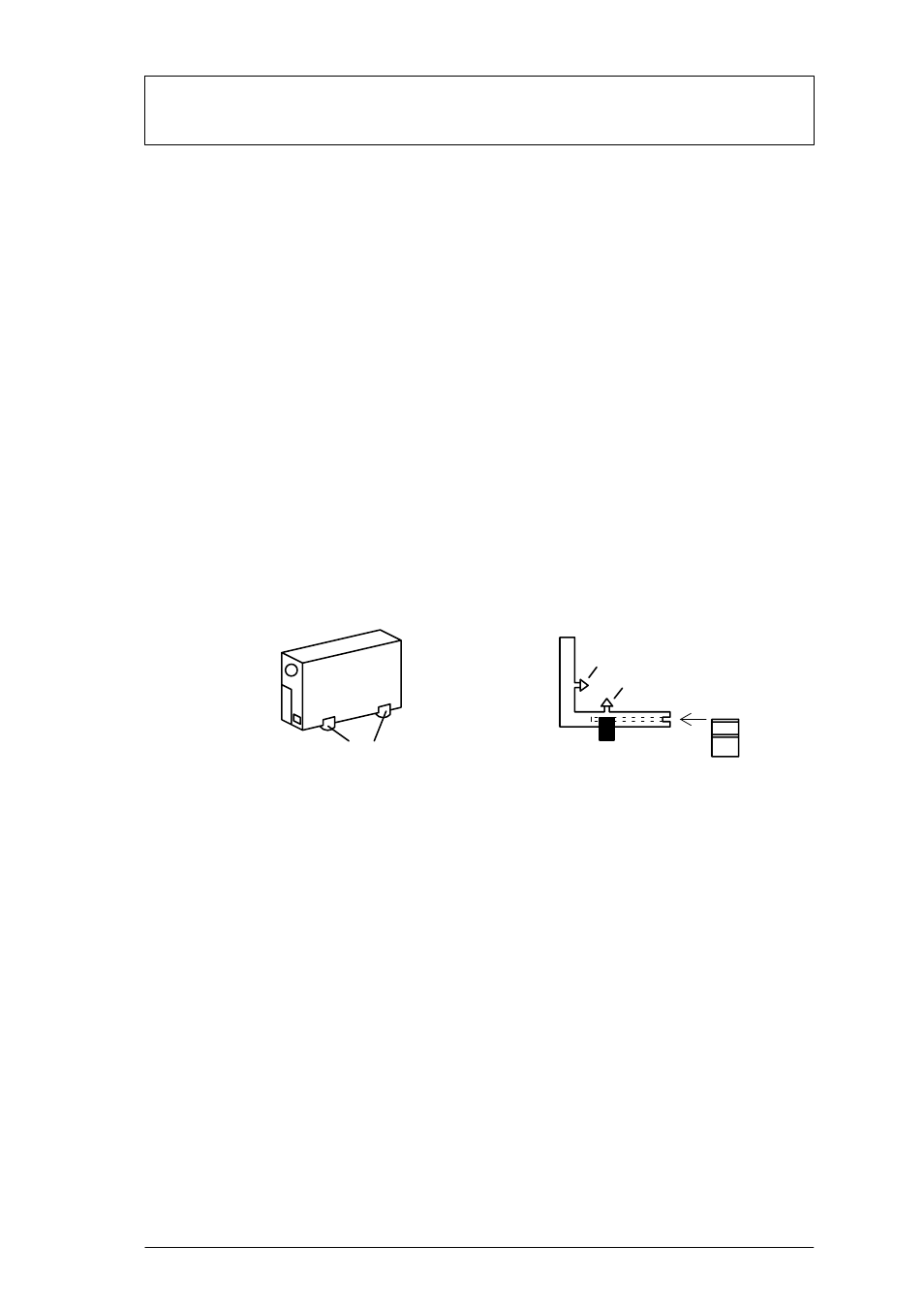

2.1.1 Montagevarianten
Arrêteerveer
Apparaatvoet
Voeten
1. indrukken
2. indrukken
3. met stomp voorwerp aandrukken
Behuizing verticaal
De vier apparaatvoeten moeten aan de onderzijde van de behuizing worden
gemonteerd. Er moet op voldoende trekontlasting van de aansluitkabels
worden gelet.
Behuizing horizontaal stapelbaar
Let op!
Maximaal vier apparaten mogen horizontaal op elkaar worden gestapeld.
Als behuizingen horizontaal worden gestapeld, moeten de apparaatvoeten
aan de onderzijde van de behuizing zijn gemonteerd. Bij het onderste apparaat
vervallen de arrêteerveren. Bij alle overige te stapelen apparaten moeten de
arrêteerveren in de apparaatvoeten worden geschoven en in de blokkeersleuf
van de onderste behuizing worden gedrukt. Let op voldoende trekontlasting.
