– 40 – A1 February 03/Trb
Fortsetzung Montage Deutsch

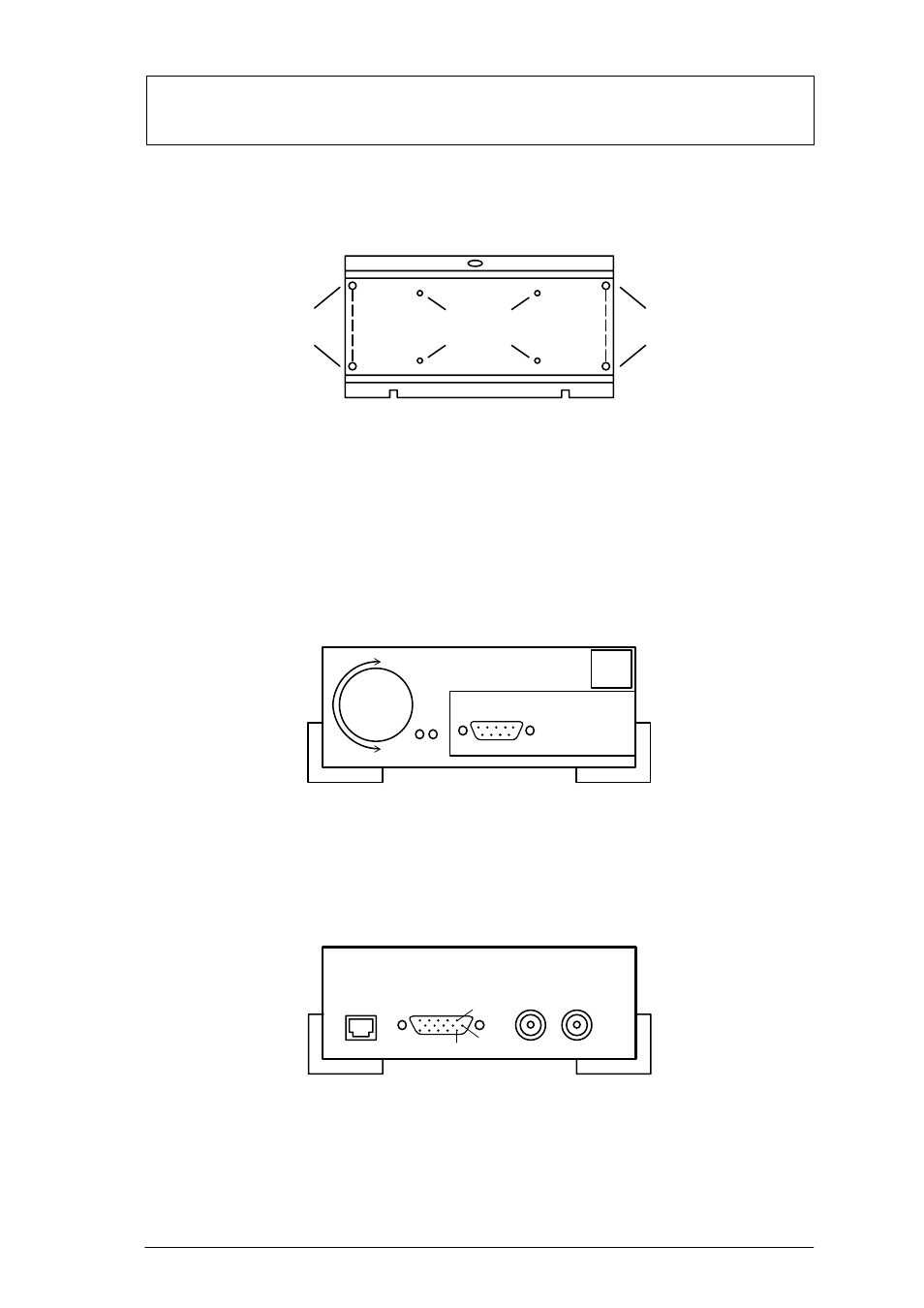

2.1.2 Wandhalter zur Wand– und Deckenmontage (Zubehör VMD–WM)
Aufnahmebohrungen
für Gehäuse
Bohrungen zur
Zugentlastung Bohrungen zur
Zugentlastung
TOP TOP
Den Wandhalter können Sie als Bohrschablone verwenden. Vor der Wand-
montage verschrauben Sie den Wandhalter (Aufnahmebohrungen für Ge-
häuse) mit dem Gerät. Zur Zugentlastung mit Kabelbindern benutzen Sie die
Bohrungen in der Montageplatte.
Achtung!
Es darf nur ein Gerät zur Wand– oder Deckenmontage verwendet werden.
2.1.3 Anschlüsse / Vorderseite
3
2
4
1
1 L1 grün 2 L2 rot
3 Tast–/Drehschalter 4 Mausanschluß, serielle Schnittstelle RS232
2.1.4 Anschlüsse / Rückseite
1 2 3 4 1
6 11
1 5V DC 2 Kontakte I/O
3 Video OUT 4 Video IN
