– 109 – A1 February 03/Trb
Continuação Montagem Português

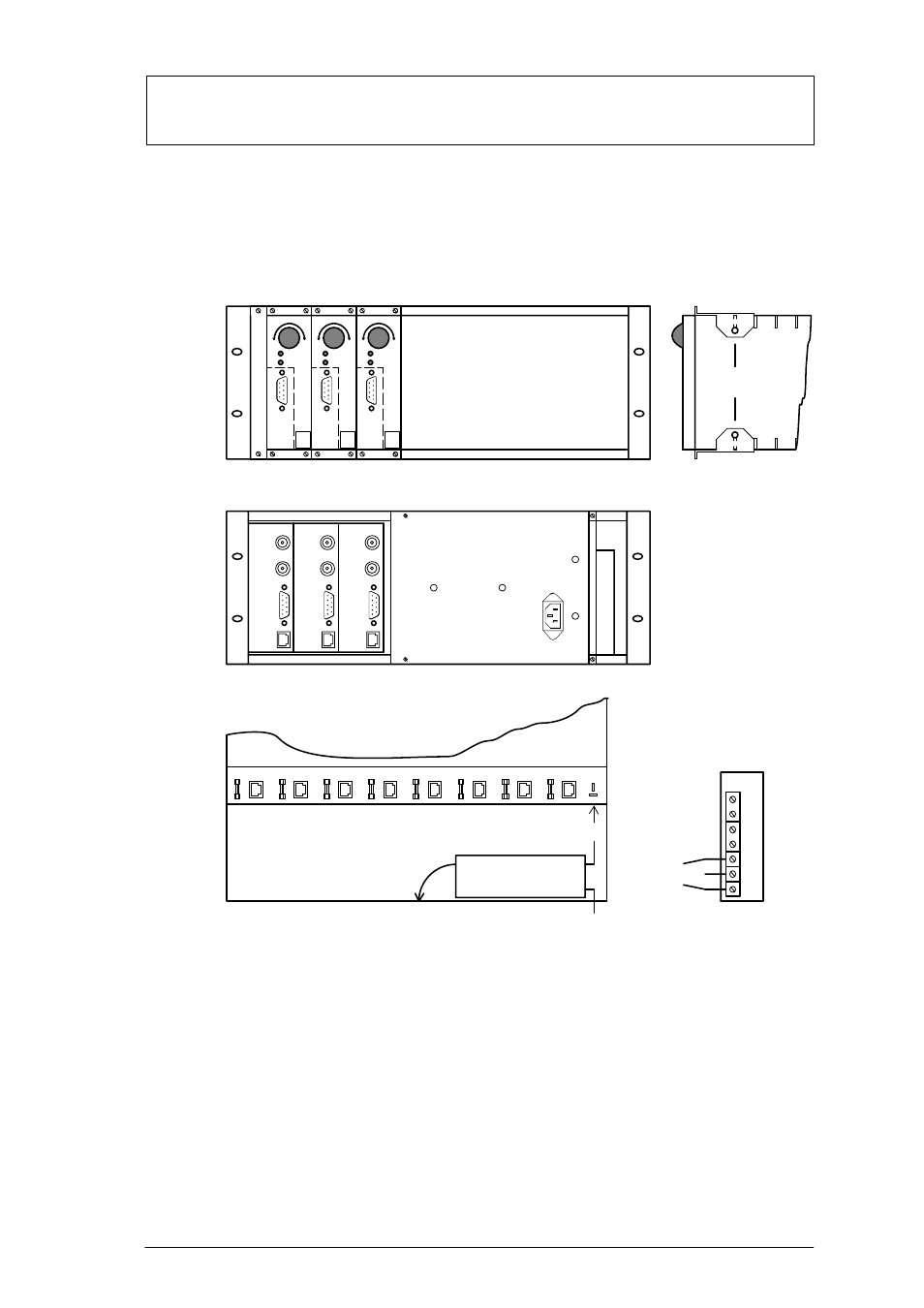

2.2 Bastidor de encaixe de 19” e cablagem
(acessório VMD–RA90)
expansão máxima
8 aparelhos
Cantoneira
de montagem
Lado frontal
Alimentador
Lado traseiro
L
N
EG
+5V
–5V
100 – 240V Alimentador
Sentido de rotação
+5V
100 – 240V
Si = 2A
Vista superior (PCI do distribuidor)
Para montar na gaveta encaixe a cantoneira de montagem (fornecida), insira
na gaveta, fixe com os parafusos e distribua a cablagem.
Atenção
A ligação à terra deverá ser realizada de acordo com as boas práticas no
domínio da electricidade segundo a EN 60950.
2.2.1 Bastidor de encaixe de 19” sem cablagem (acessório VMD–RA00)
O bastidor é fornecido sem alimentador/jogo de cabos/PCI do distribuidor, com
placa falsa.
