– 52 –

A1 February 03/Trb

7

Technische Daten

Deutsch

7.1

1 Kanal Variante

Hauptspeicher

32MB RAM

Video–Eingang

1 x BNC, PAL (CCIR) / NTSC (EIA), 75

in–

tern, 1Vss (0,5–2.0Vss)

Video–Ausgang

1 x BNC, PAL (CCIR) / NTSC (EIA), 1Vss

Kontakt – Eingänge

interner pull–up

Kontakt – Ausgänge

Open–Collector 100mA/12V ext. beschaltb.

Relais – Ausgänge

max. 30V, max.1A

Anschlüsse (Rückseite)

siehe Montage

Anschlüsse (Vorderseite)

siehe Montage

serielle Schnittstelle

RS232 (Datensicherung / Mausanschluß)

Gewicht

ca. 0,5 kg (ohne Netzteil und Maus)

Abmessungen (h x b x t)

ca. 110mm x 48mm x 207mm

Lagerungstemperatur

233 K ... 343 K (–40

°

C ... +70

°

C)

Luftfeuchtigkeit bei Lagerung

8% ... 80% (relative Luftfeuchtigkeit)

Betriebsumgebungstemperatur

273 K ... 318 K (+0

°

C ... +45

°

C)

Luftfeuchtigkeit bei Betrieb

15% ... 80% (relative Luftfeuchtigkeit)

Leistungsstromaufnahme

5W/1,2A

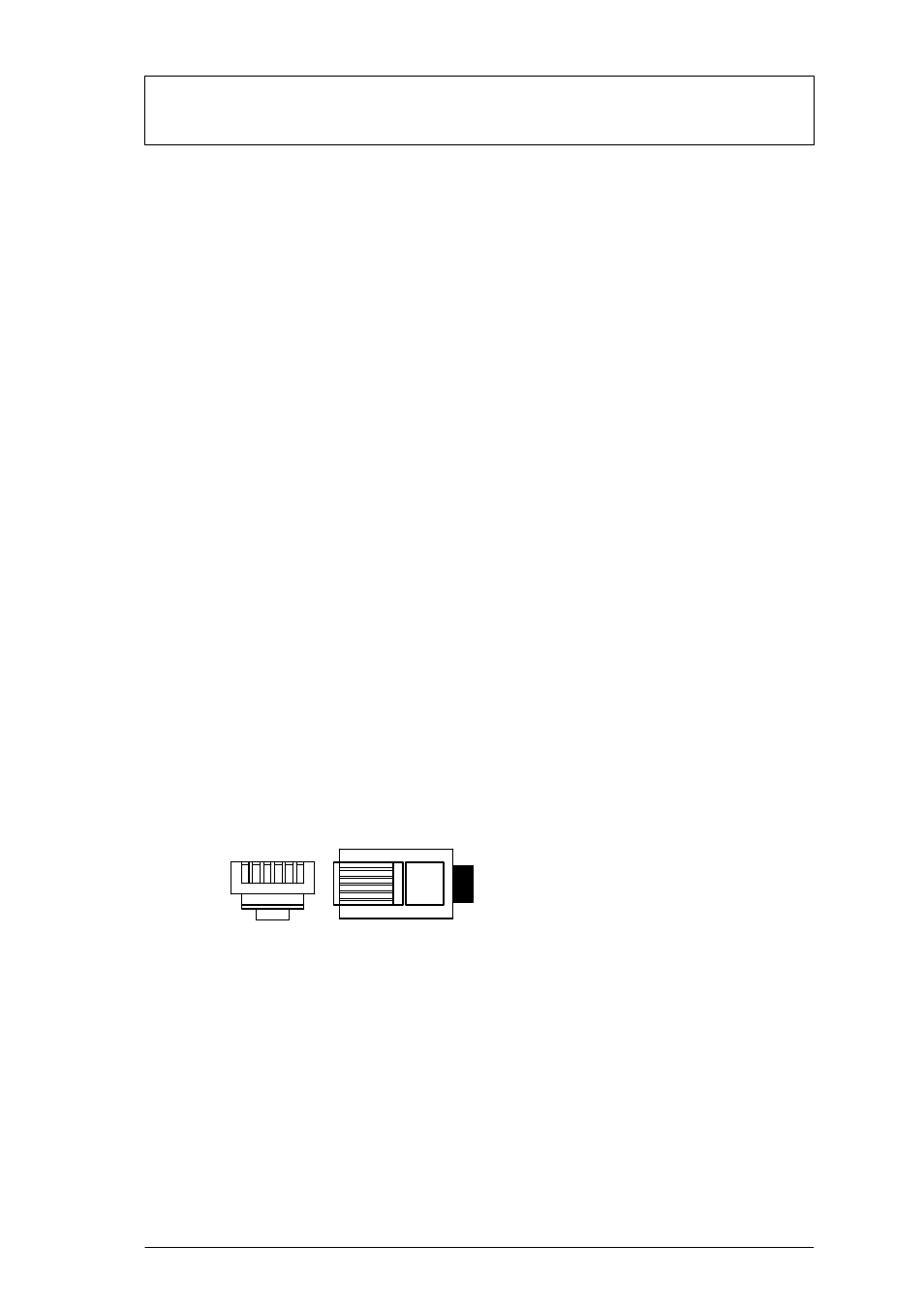

PIN–Belegung: Spannungsversorgung:

PIN1 = +5V PIN4 = GND

PIN2 = +5V PIN5 = nc

PIN3 = nc

PIN6 = GND

6

1

6

1

Netzteil im 19” Einschub

D

Eingangsspannung

100–240 VAC / 50–60Hz

D

Ausgangsspannung

5V DC, 100VA

7.2

Wandhalter

Abmessungen (h x b x t)

ca. 205mm x 164mm x 10mm

Gewicht

ca. 0,4 kg

Die Ausführung PAL oder NTSC entnehmen Sie bitte dem Typenschild.
Technische Änderungen vorbehalten
