– 107 – A1 February 03/Trb
2 Montagem
Português
2.1 Indicações gerais de montagem
– Utilize apenas os cabos do tipo prescrito pelo fabricante, caso contrário não
será possível garantir a imunidade às perturbações.
– Para que a segurança de funcionamento fique garantida, sу й permitido
usar alimentadores prescritos pelo fabricante. (Aparelhos isolados: Fonte
de alimentação VMD–PS, em caso de montagem no sistema de 19”, a fonte
de alimentação encontra-se integrada no bastidor VMD–RA).
– Consulte a documentação do fabricante a respeito de questões que tenham
que ver com a montagem, condições ambientais, segurança de aparelhos
de cada um dos componentes de hardware.
– Por ocasião da instalação é necessário respeitar o conteúdo do presente
manual de operação, bem como as condições de ligação vigentes.
– Esta descrição não contempla a instalação e a configuração da câmara, do
monitor e do gravador.

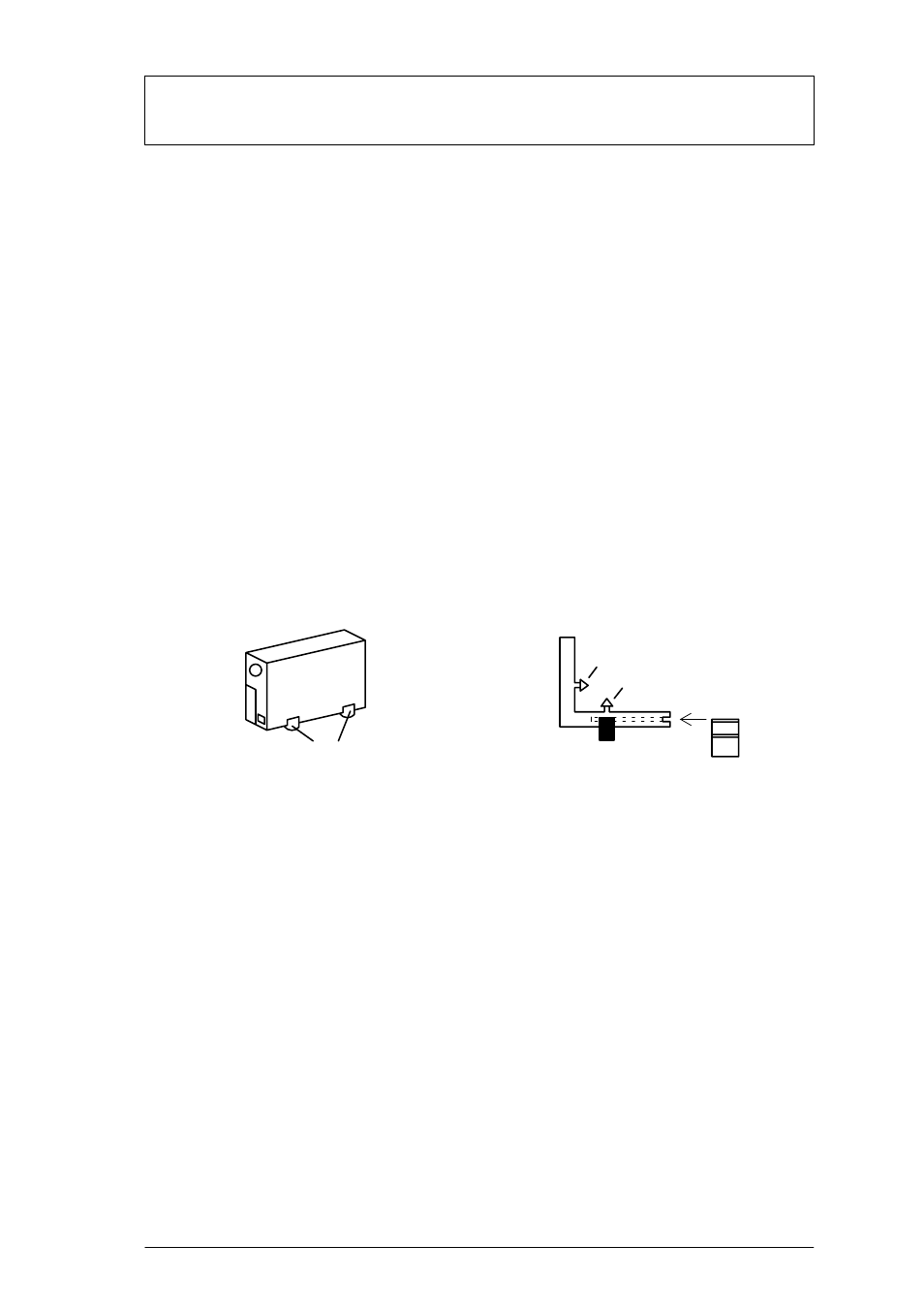

2.1.1 Variantes de montagem
Mola de
encaixar
Base do aparelho
Bases
1. pressionar
2. pressionar
3. pressionar mais com um objecto sem quinas vivas
Caixa vertical
As quatro bases do aparelho têm de ser montadas na parte de baixo da caixa.
Assegure-se de que o cabo de ligação fica retido com folga suficiente para
evitar esforços de tracção.
Caixa horizontal empilhável
Atenção!
Sу й permitido sobrepor, no máximo, quatro aparelhos na horizontal.
Para que as caixas possam ser sobrepostas na horizontal é preciso que as
bases estejam montadas na parte de baixo dos aparelhos. O aparelho que
ficar em posição mais inferior dispensa as molas de encaixar. Em todos os
restantes aparelhos a empilhar é necessário introduzir as molas de encaixar
nas respectivas bases e pressioná-las até encaixarem nas ranhuras da caixa
de baixo. Deixe o cabo com folga suficiente para evitar esforços de tracção.
