Einbau
Einbau der Antenne außen am Fahrzeug (an der Karosserie)
Die GPS-Antenne auf einer möglichst ebenen Fläche anbringen, wie z. B. auf dem Dach
oder dem Kofferraumdeckel. (Die Befestigung erfolgt durch Magnethaftung.)
Kabelklemmen
Die Antennenleitung
mit Kabelklemmen im
Fahrzeuginnenraum
verlegen.
Kabelklemmen
Die Antennenleitung
mit Kabelklemmen im
Fahrzeuginnenraum
verlegen.
GPS-Antenne

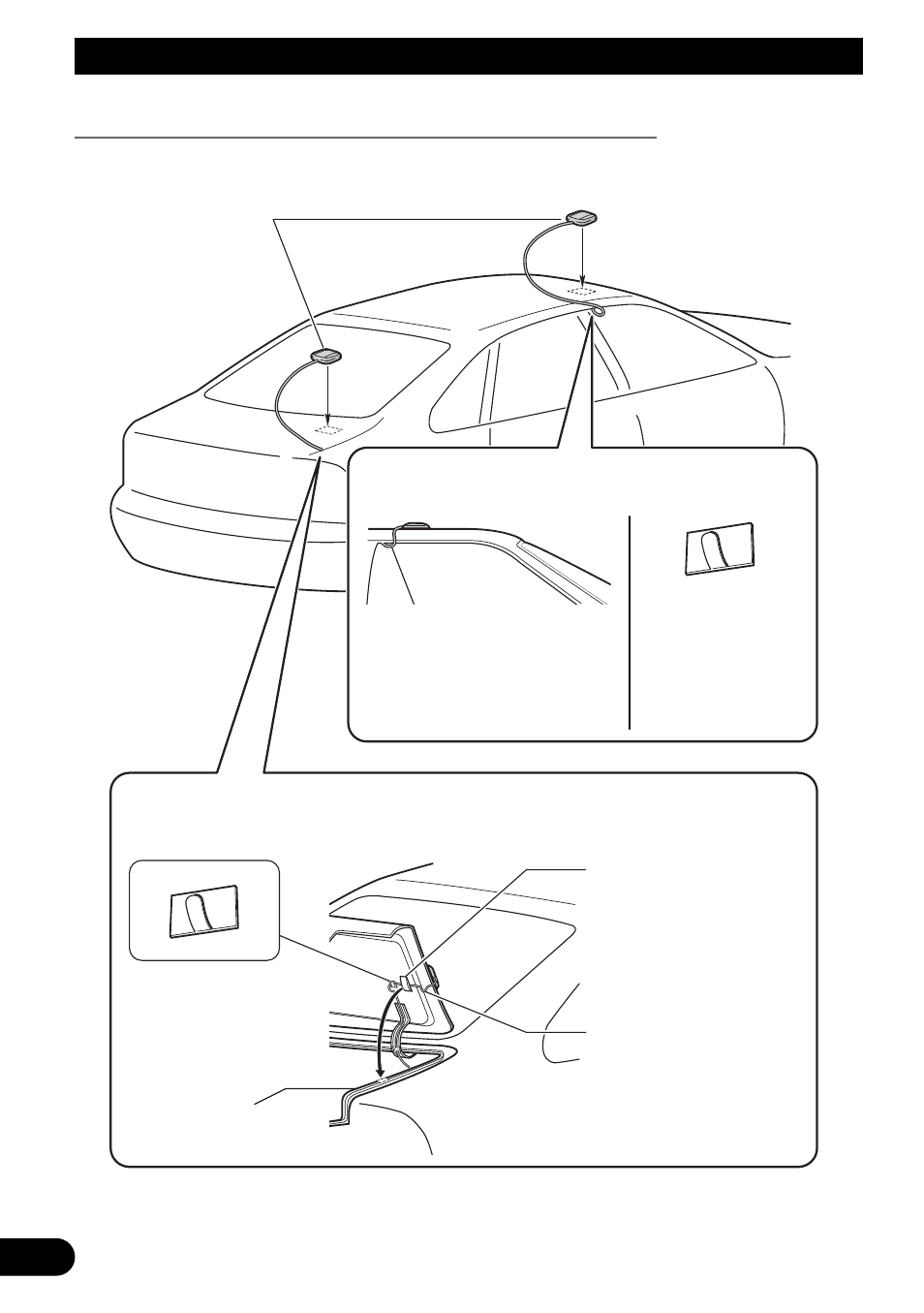

Verlegen der Leitung vom Dach in den
Fahrzeuginnenraum
Die Antennenleitung hier in einer
U-förmigen Schleife verlegen, um
zu vermeiden, dass Regenwasser
an der Leitung entlangfließt und in
den Fahrzeuginnenraum läuft.
Verlegen der Leitung vom Kofferraum in den Fahrzeuginnenraum
Wasserfestes Polster
Darauf achten, dass das
wasserfeste Polster auf der
Gummidichtung liegt.
Die Antennenleitung hier in
einer U-förmigen Schleife
verlegen, um zu vermeiden,
dass Regenwasser an der
Leitung entlangfließt und in
den Fahrzeuginnenraum läuft.
Gummidichtung
