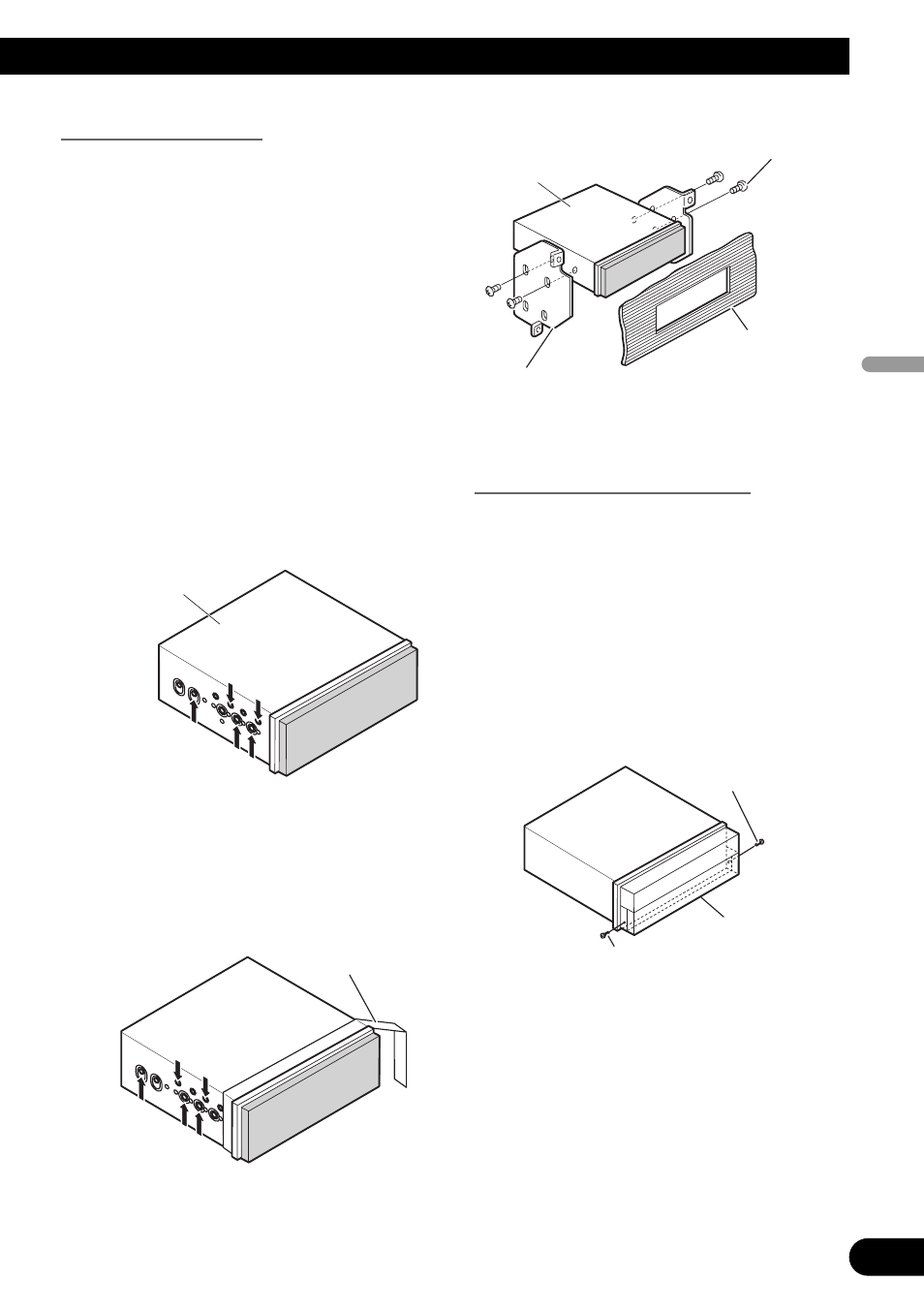

Montaje trasero DIN
Instalación usando los orificios roscados
en el lado de la unidad de pantalla
• Fijación de la unidad de pantalla
a la ménsula de montaje de radio
de fábrica.
Seleccione una posición donde los ori-
ficios de la ménsula y los orificios
roscados de la unidad de pantalla se
alineen (queden fijos), y apriete los
tornillos en 2 lugares sobre cada lado.
Utilice tornillos (4
× 3 mm), tornillos
de unión (5 × 6 mm) o tornillos de
superficie plana (5 × 6 mm), en fun-
ción de la forma de los orificios de los
tornillos en la ménsula.
*1 Utilice únicamente tornillos (4
× 3 mm).
• Cuando instale un espacio superfi-
cial, utilice los siguientes orificios
de los tornillos. En tal caso, pegue
cinta oculta en las zonas que sobre-
salgan del tablero de instrumentos.
Fijación del panel delantero
Si no emplea la función de extracción
y fijación del panel delantero, utilice
los tornillos de fijación suministrados
para fijar el panel delantero a la unidad
de pantalla.
• Fije el panel delantero a la
unidad de pantalla mediante los
tornillos de fijación tras extraer
el marco.
Tornillo de
fijación
Tornillo de fijación
Panel delantero
Tornillo de unión
(5
× 6mm)
Tablero de
instrumentos
o consola
Ménsula de montaje
de radio de fábrica
Unidad de pantalla
*1
*1
Cinta oculta
*1
*1
Unidad de pantalla
