9

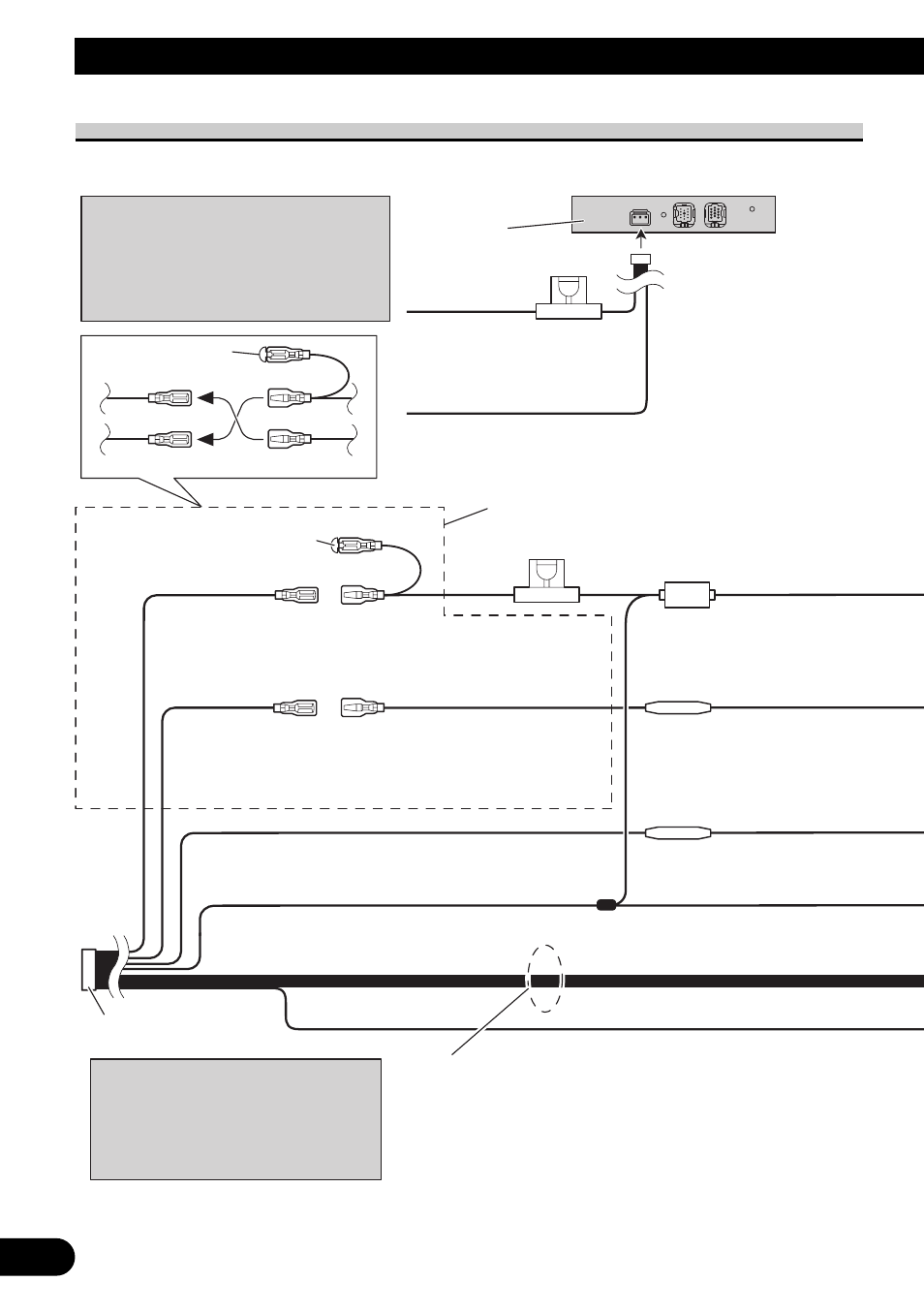

Conexión del sistema
Conexión del cable de alimentación (1)
Adaptador
Bluetooth
(CD-BT10) Fusible (2 A)
*1
*2
*4
*3
*5
Conecte los cables del
mismo color entre ellos.
Tapa (*1)
Cuando este terminal no esté
en uso, no extraiga la tapa.
Conector ISO
Fusible (10 A)
Amarillo (*2)
Al terminal, siempre dispone de
alimentación independientemente de
la posición del interruptor de encendido.
Rojo (*4)
Al terminal eléctrico que controla el
interruptor de encendido (12 V CC)
ON/OFF.
Amarillo (*3)
Reserva
(o accesorio)
Rojo (*5)
Accesorio
(o reserva)
Negro (tierra)
A la carrocería (metálica)
del vehículo.
Anaranjado/blanco
Al terminal del interruptor de
iluminación.
Resistencia de fusible
Resistencia de fusible
Según cual sea el tipo de vehículo, la
función de *3 y *5 puede variar. En tal
caso, asegúrese de conectar *2 a *5 y *4
a *3.
Cables de altavoz
Blanco: Izquierdo
delantero +
Blanco/negro: Izquierdo delantero ≠
Gris: Derecho
delantero +
Gris/negro: Derecho delantero ≠
Verde: Izquierdo trasero + o Altavoz de graves +
Verde/negro: Izquierdo trasero ≠ o Altavoz de graves ≠
Violeta: Derecho trasero + o Altavoz de graves +
Violeta/negro: Derecho trasero ≠ o Altavoz de graves ≠
Nota:
Nota:
En algunos vehículos, el conector ISO
puede estar dividido en dos. En tal
caso, asegúrese de conectar a los dos
conectores.
Amarillo
Al terminal, siempre dispone de
alimentación independientemente
de la posición del interruptor de
encendido.
Negro (tierra)
A la carrocería (metálica)
del vehículo.
