9

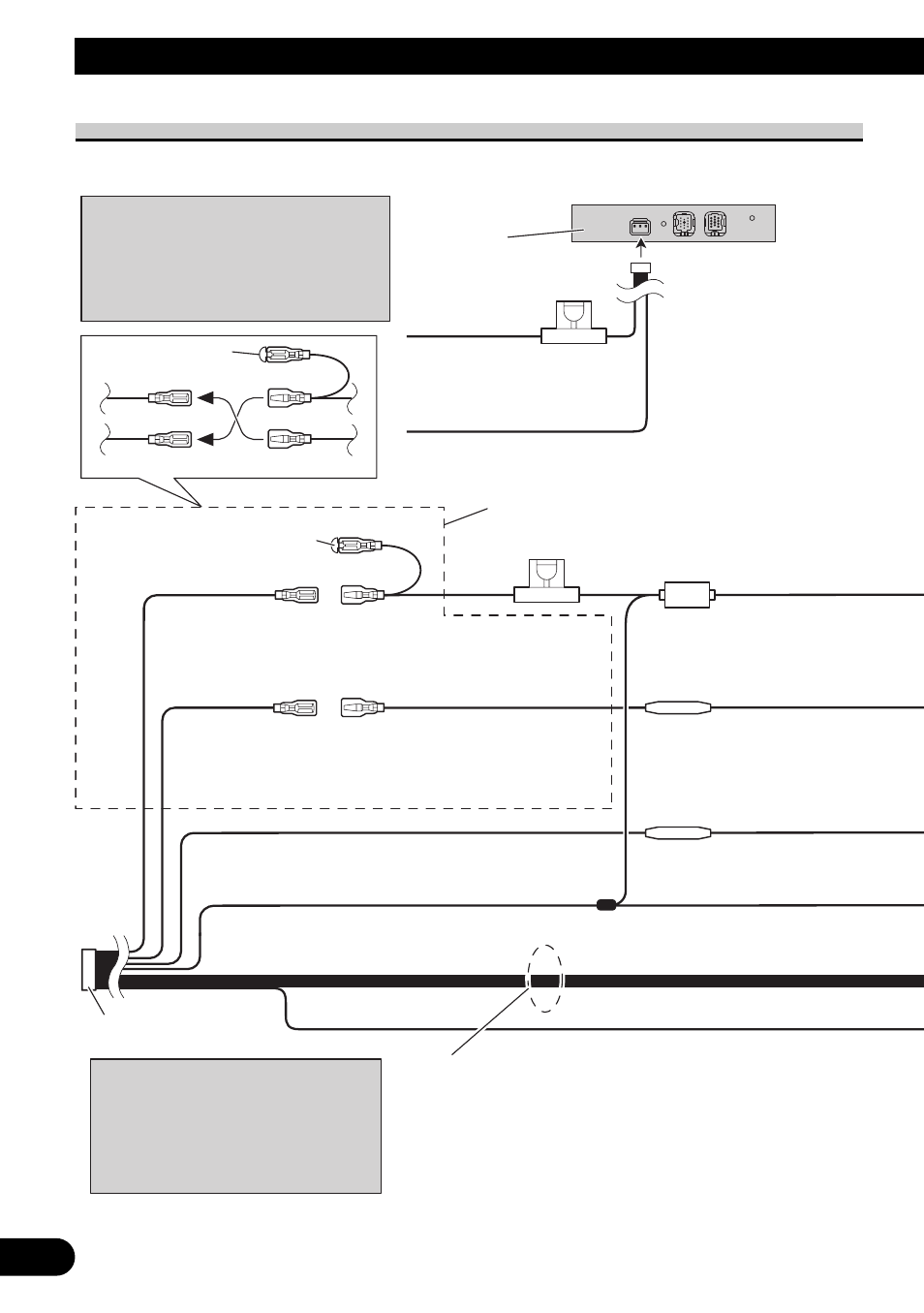

Anschluss des Systems
Stromkabel anschließen (1)
Bluetooth-
Adapter
(CD-BT10)
Sicherung
(2 A)
*1
*2
*4
*3
*5
Gleichfarbige Kabel
miteinander verbinden.
Kappe (*1)
Wenn dieser Anschluss nicht
verwendet wird, die Kappe
nicht abnehmen.
ISO-Anschluss
Sicherung (10 A)
Gelb (*2)
An Anschluss, an dem immer Strom
anliegt, egal in welcher Stellung der
Zündschlüssel steht.
Rot (*4)
An Anschluss, der über den
Zündschlüssel (12 V DC) mit
Strom versorgt wird oder nicht.
Gelb (*3)
Reserve
(oder Zubehör)
Rot (*5)
Zubehör
(oder Reserve)
Schwarz (Masse)
Zur Fahrzeugkarosserie (Metall).
Schwarz (Masse)
Zur Fahrzeugkarosserie (Metall).
Orange/weiß
An Lichtschalteranschluss.
Sicherung
Sicherung
Hinweis:
Je nach Art des Fahrzeugs können die
Funktionen *3 und *5 anders sein. In
diesem Fall muss *2 an *5 und *4 an *3
angeschlossen werden.
Lautsprecherleitungen
Weiß: vorne
links +
Weiß/schwarz: vorne links ≠
Grau: vorne rechts +
Grau/schwarz: vorne rechts ≠
Grün: hinten links + bzw. Subwoofer +
Grün/schwarz: hinten links ≠ bzw. Subwoofer ≠
Violett: hinten rechts + bzw. Subwoofer +
Violett/schwarz: hinten rechts ≠ bzw. Subwoofer ≠
Hinweis:
Bei manchen Fahrzeugen kann der
ISO-Anschluss auf zwei Anschlüsse
aufgeteilt sein. Stellen Sie sicher, dass
in diesem Fall beide Stecker
angeschlossen werden.
Gelb
An Anschluss, an dem immer
Strom anliegt, egal in welcher
Stellung der Zündschlüssel steht.
