9
Aansluiting

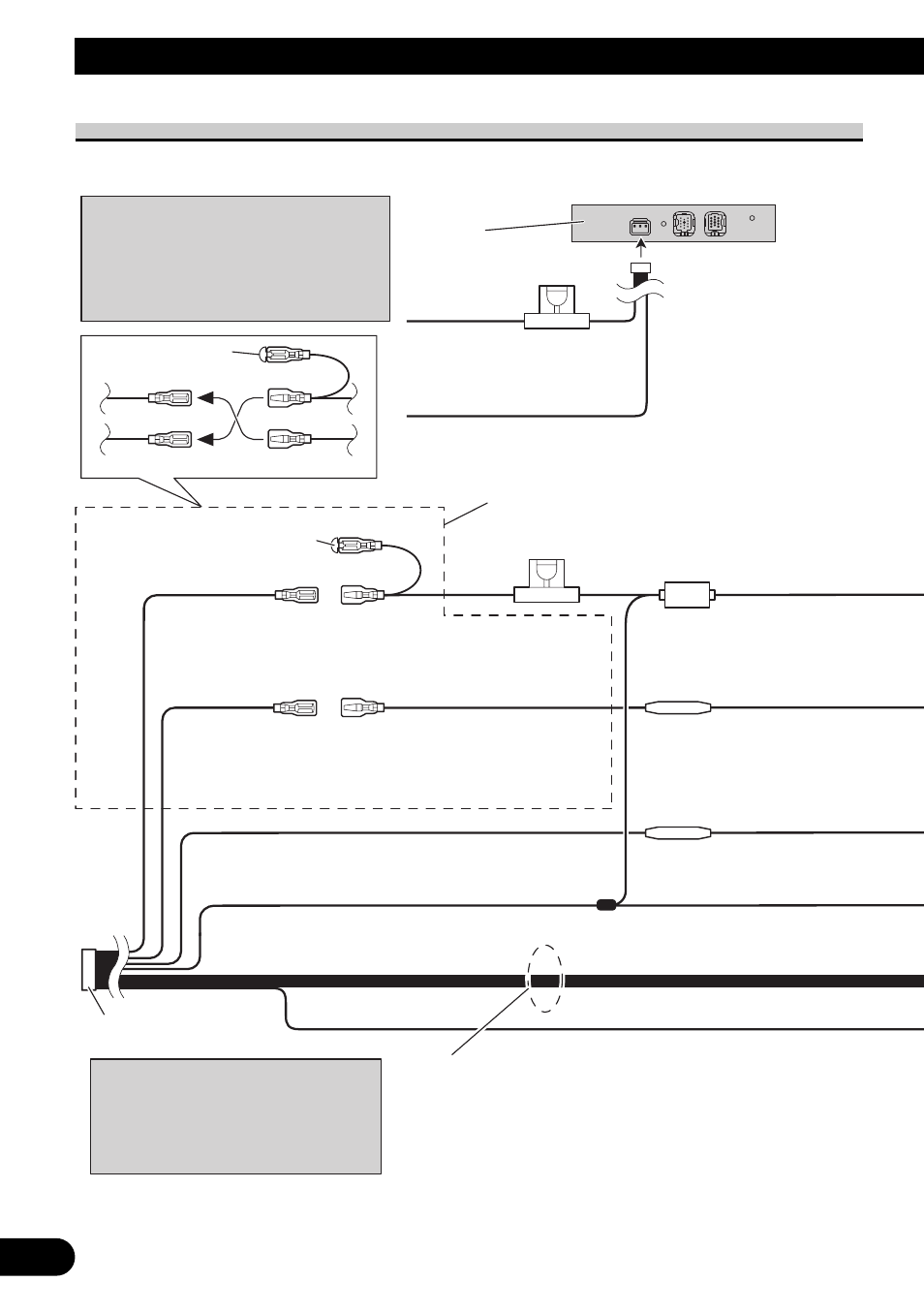

Het stroomsnoer aansluiten (1)
Zekering (10 A)
Zekering (2 A)
*1
*2
*4
*3
*5
Zorg ervoor dat de draden die
op elkaar worden aangesloten
dezelfde kleur hebben.
Dopje (*1)
Wanneer dit aansluitpunt niet
wordt gebruikt, verwijder het
dopje dan niet.
ISO-stekker
Geel (*2)
Naar het aansluitpunt, staat altijd
onder stroom, onafhankelijk van de
stand van het contactslot.
Rood (*4)
Naar het elektrische aansluitpunt,
bestuurd door het contactslot
(12 V DC) AAN/UIT.
Geel (*3)
Ondersteuning
(of accessoire)
Rood (*5)
Accessoire
(of ondersteuning)
Zwart (aarde)
Naar de (metalen) carrosserie
van het voertuig.
Zwart (aarde)
Naar de (metalen) carrosserie
van het voertuig.
Oranje/wit
Naar de aansluiting van de
lichtschakelaar.
Zekeringweerstand
Zekeringweerstand
Opmerking:
Afhankelijk van het soort voertuig, kan
de functie van *3 en *5 afwijken. Sluit
in dit geval *2 op *5 en *4 op *3 aan.
Luidsprekerdraden
Wit: linksvoor
+
Wit/zwart: linksvoor ≠
Grijs: rechtsvoor +
Grijs/zwart: rechtsvoor ≠
Groen: linksachter + of subwoofer +
Groen/zwart: linksachter ≠ of subwoofer ≠
Paars: rechtsachter
+ of subwoofer +
Paars/zwart: rechtsachter ≠ of subwoofer ≠
Opmerking:
In sommige voertuigen bestaat de ISO-
stekker uit twee aansluitingen, zorg
ervoor dat met beide verbinding wordt
gemaakt.
Geel
Naar het aansluitpunt, staat altijd
onder stroom, onafhankelijk van
de stand van het contactslot.
Bluetooth
adapter
(CD-BT10)
