25

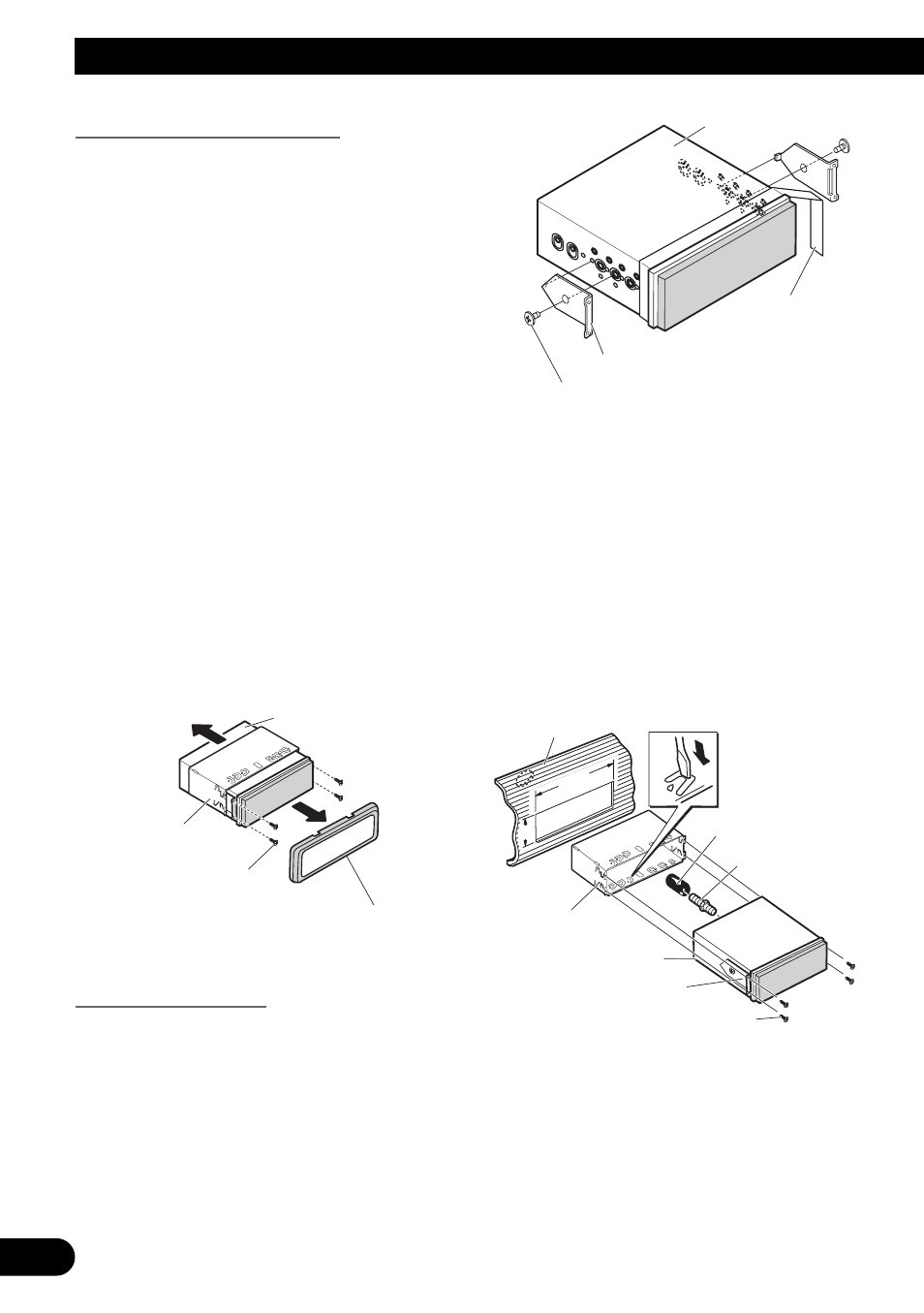

Installation
Montage DIN avant/arrière
L’unité d’affichage peut être conven-
able installé en choisissant soit la
méthode habituelle de montage par
“l’avant” (montage DIN avant), soit la
méthode de montage par “l’arrière”
(montage DIN arrière faisant appel aux
perçages filetés de chaque côté du
châssis). Pour de plus amples détails
concernant cette question, reportez-
vous aux illustrations qui suivent.
Avant d’installer l’unité d’affichage
• Retirez le cadre et le support.
Pour déposer le cadre, étendez ses par-
ties supérieure et inférieure vers l’ex-
térieur afin de le débloquer.
Desserrez les vis (2
× 3 mm) pour
déposer le support. (Quand vous
remettez le cadre en place, veillez à ce
que le côté portant une rainure soit ori-
enté vers le bas.)
• Le déblocage du panneau avant
facilitera la dépose du cadre.
Montage DIN avant
Installation avec une bague en
caoutchouc
1. Choisissez la position des sup-
ports latéraux.
Si vous le montez sur une zone creuse,
changez la position des supports
latéraux. Dans ce cas, collez du ruban
adhésif de masquage sur les pro-
tubérances du tableau de bord.
2. Installez l’unité d’affichage sur
le tableau de bord.
Après avoir introduit le support dans le
tableau de bord, sélectionnez les
languettes appropriées en fonction de
l’épaisseur du matériau du tableau de
bord et courbez-les. (Assurez le main-
tien aussi solidement que possible en
utilisant les languettes inférieures et
supérieures. Cela fait, courbez les
languettes de 90 degrés.)
• Après avoir installé l’unité d’affichage
sur le tableau de bord, fixez à nouveau
le cadre.
• Si vous préférez une installation
excentrée pour que le panneau avant
soit poussé plus en arrière, si un
espace est libre à l’arrière de l’unité,
utilisez AD-GA10 (vendu séparé-
ment).
Bague en
caoutchouc
Vis
Tableau de bord
Support latéral
Vis (2
× 3 mm)
182
53
Support
Unité d’affichage
Ruban adhésif
de masquage
Support latéral
Vis à tête plate (5
× 6 mm)
Unité d’affichage
Support
Unité d’affichage
Cadre
Vis (2
× 3 mm)
