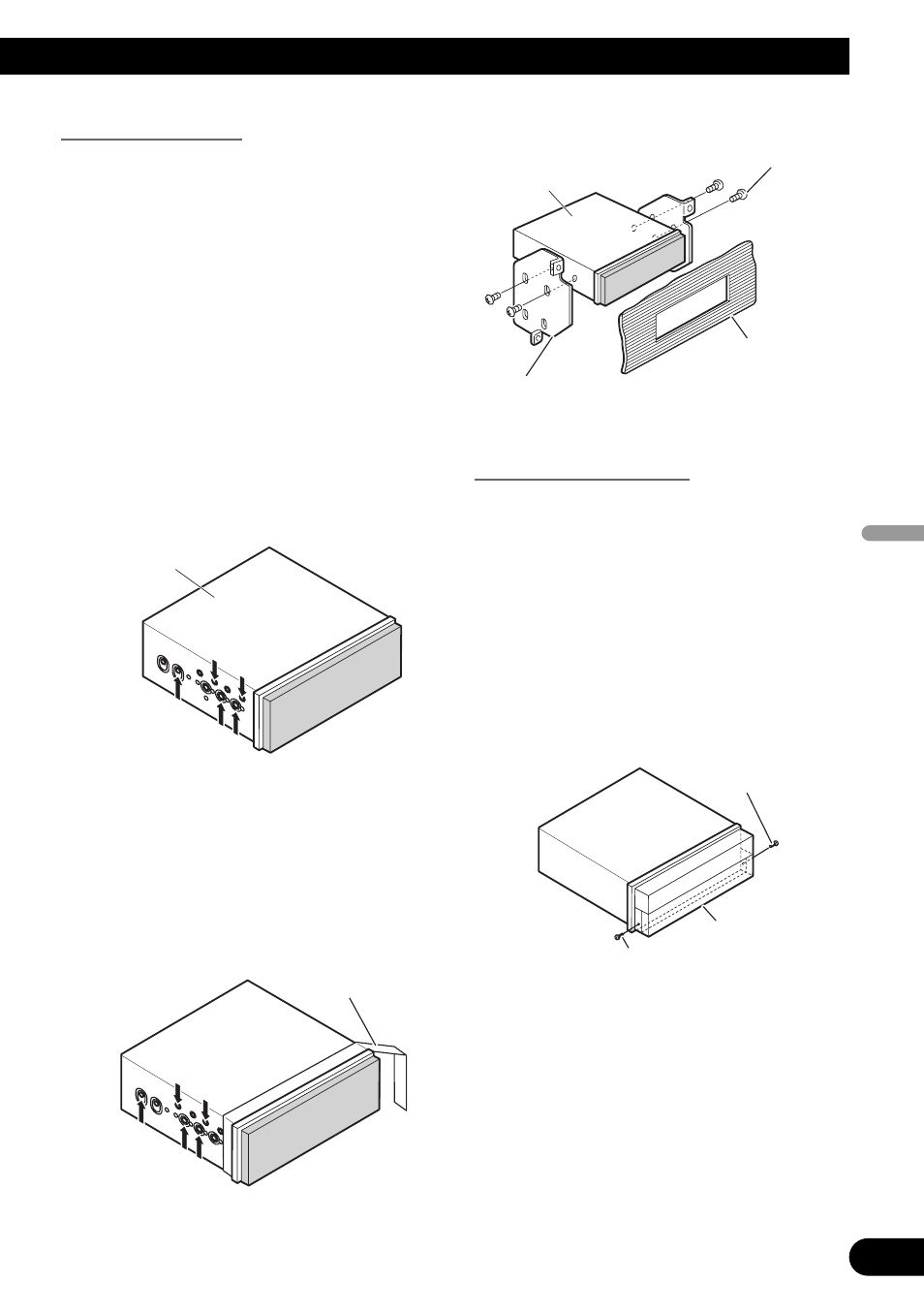

DIN-Rückmontage
Einbau unter Verwendung der
Gewindebohrungen an der Seite dieses
Produkts
• Befestigen diese Display-Einheit
an der Radiomontagehalterung.
Diese Display-Einheit und die
Halterung so ausrichten, dass die
Gewindebohrungen zur Deckung
gelangen, und Schrauben an 2 Stellen
auf jeder Seite festziehen. Je nach
Form der Bohrungen in der Halterung
Schrauben (4
× 3 mm),
Klemmschrauben (5 × 6 mm) oder
Senkschrauben (5 × 6 mm) verwenden.
*1 Nur Schrauben (4
× 3 mm) verwenden.
• Wenn das Gerät in einen flachen
Schlitz eingebaut wird, ändern Sie
die Position der seitlichen
Halterungen. Kleben Sie in diesem
Fall Abdeckband auf die Teile, die
aus dem Armaturenbrett hervorste-
hen.
Frontplatte befestigen
Wenn Sie die Frontplatte nicht
abnehmen und wieder einsetzen
wollen, verwenden Sie die mitgeliefer-
ten Bundschrauben um die Frontplatte
an dieser Display-Einheit zu befesti-
gen.
• Befestigen Sie die Frontplatte
mit Bundschrauben an der
Display-Einheit nachdem Sie die
Rahmen abgenommen haben.
Bundschraube
Bundschraube
Frontplatte
Klemmschraube
(5
× 6mm)
Armaturenbrett
oder Konsole
Radiomontagehalterung
Display-Einheit
*1
*1
Abdeckband
*1
*1
Display-Einheit
