9
Branchement du système

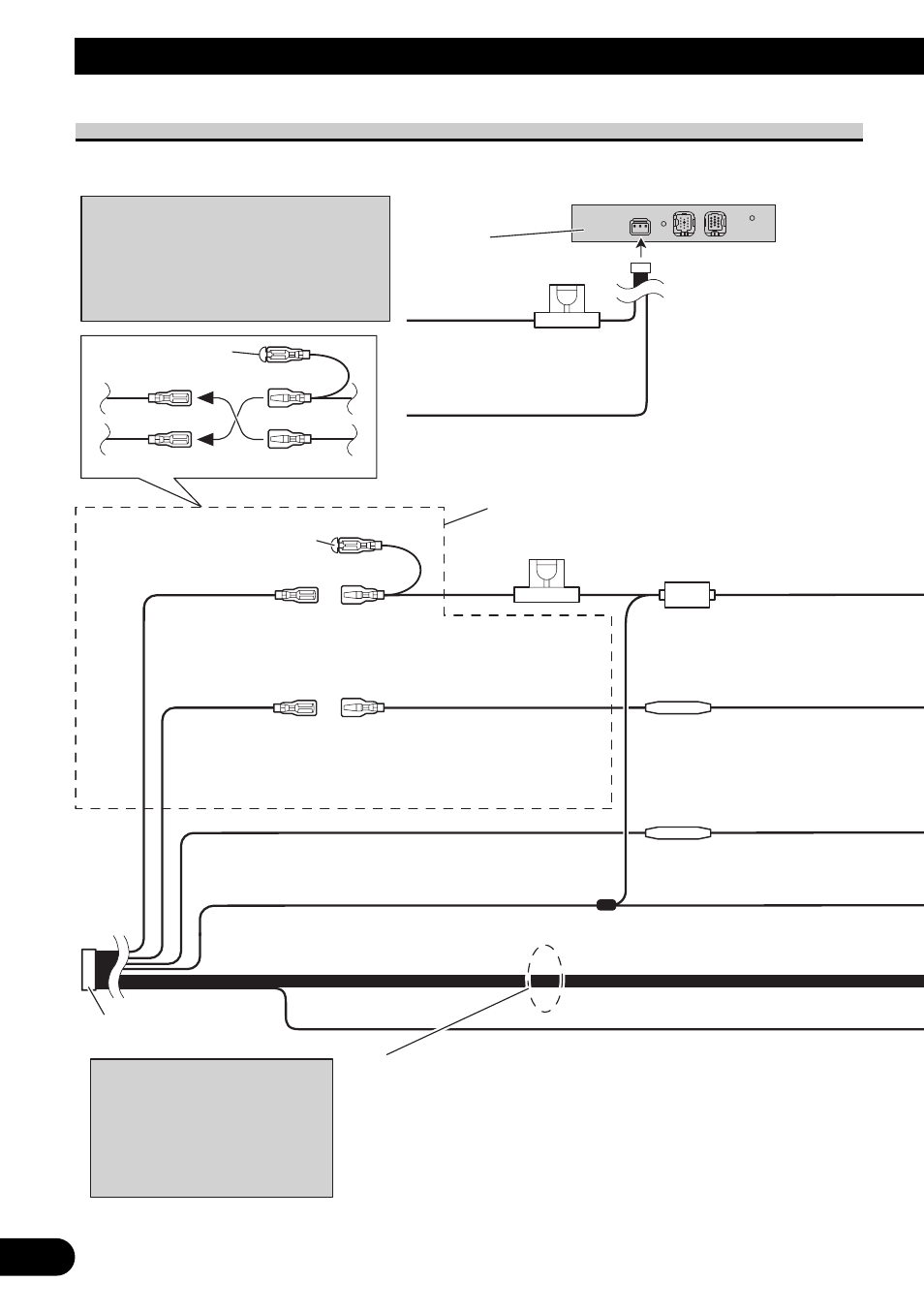

Branchement du cordon d’alimentation (1)
Fusible (10 A)
Adaptateur
Bluetooth
(CD-BT10)
Fusible (2 A)
*1
*2
*4
*3
*5
Connectez ensemble les
câbles de même couleur.
Capuchon (*1)
Si cette borne n’est pas utilisée,
ne retirez pas le capuchon.
Connecteur ISO
Jaune (*2)
A la borne toujours sous tension,
quelle que soit la position du
contacteur d’allumage.
Rouge (*4)
A la borne électrique, contrôlée
par la position ON/OFF du
contacteur d’allumage (12 V c.c.).
Jaune (*3)
Secours
(ou accessoire)
Rouge (*5)
Accessoire
(ou secours)
Noir (masse)
A la carrosserie (partie
métallique) du véhicule.
Orange/blanc
A la borne du commutateur d’éclairage.
Remarque :
La fonction du *3 et du *5 peut différer
en fonction du type de véhicule. Dans ce
cas, assurez-vous que *2 est connecté à
*5 et *4 à *3.
Câbles de liaison aux haut-parleurs
Blanc :
Avant gauche +
Blanc/noir : Avant gauche ≠
Gris :
Avant droit +
Gris/noir :
Avant droit ≠
Vert :
Arrière gauche + ou haut-parleur d’extrêmes graves +
Vert/noir :
Arrière gauche ≠ ou haut-parleur d’extrêmes graves ≠
Violet :
Arrière droit + ou haut-parleur d’extrêmes graves +
Violet/noir : Arrière droit ≠ ou haut-parleur d’extrêmes graves ≠
Remarque :
Sur certains véhicules, le
connecteur ISO peut être divisé
en deux. Dans ce cas, assurez-
vous que les deux connecteurs
sont branchés.
Jaune
A la borne toujours sous tension,
quelle que soit la position du
contacteur d’allumage.
Noir (masse)
A la carrosserie (partie
métallique) du véhicule.
Résistance de fusible
Résistance de fusible
