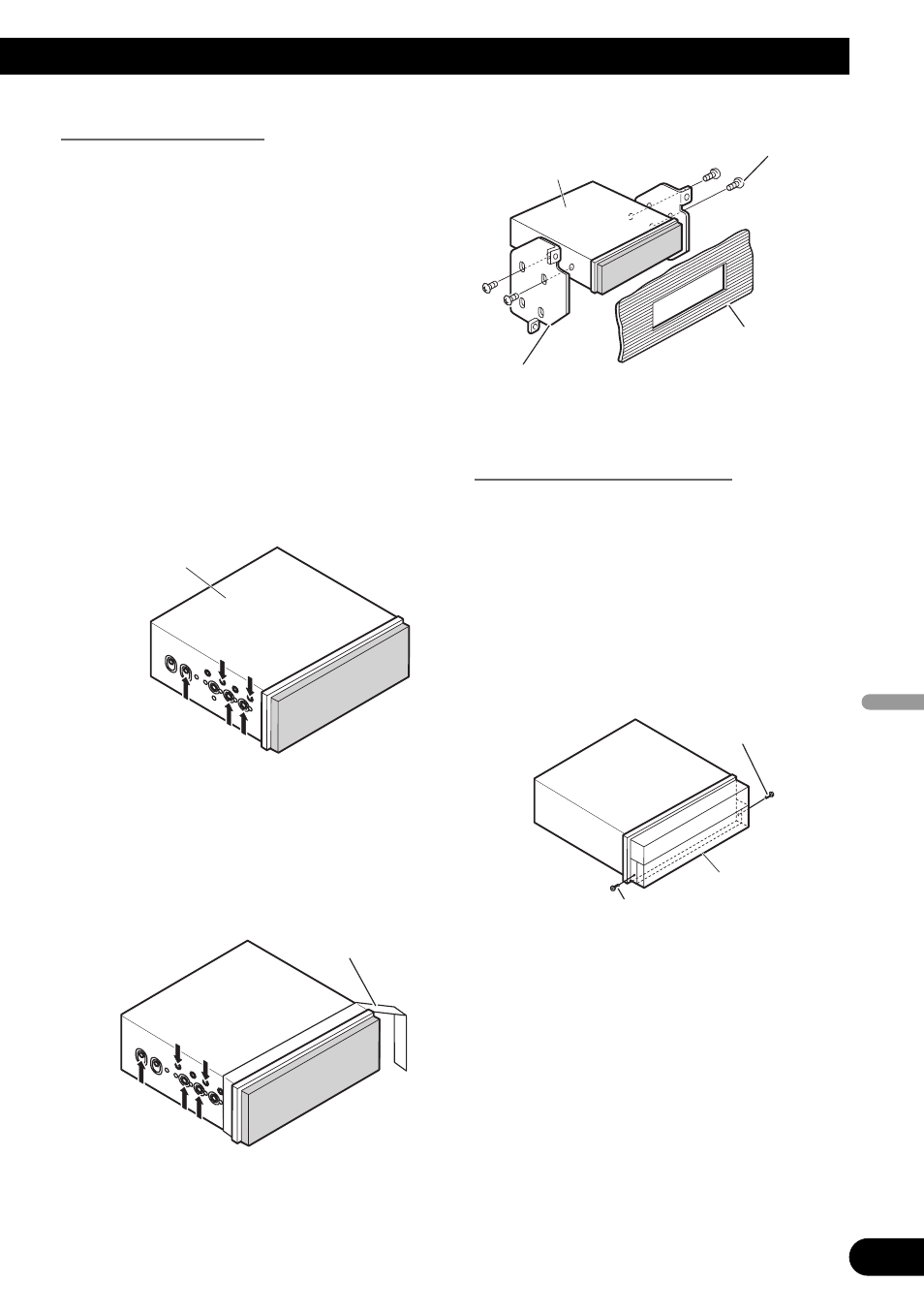

Montage DIN arrière
Installation en utilisant les trous de vis
sur les côtés de l’unité d’affichage
• Fixation de l’unité d’affichage au
support pour le montage d’au-
toradio usine.
Choisir la position selon laquelle les
orifices de vis du support et ceux des
vis de l’unité d’affichage sont alignés
(corres-pondent) et serrer les vis sur 2
endroits de chaque côté. Utilisez soit
les vis (4
× 3 mm), les vis de pression
(5
× 6 mm) ou les vis à tête plate (5 ×
6 mm), en fonction de la forme des
trous de vis dans le support.
*1 Utilisez uniquement les vis (4
× 3 mm).
• Lors de l’installation sur une zone
creuse, utilisez les trous de vis sui-
vants. Dans ce cas, collez du ruban
adhésif de masquage sur les pro-
tubérances du tableau de bord.
Fixation du panneau avant
Si vous n’utilisez pas la fonction de
retrait et de fixation du panneau avant,
utilisez les vis de fixation fournies
pour fixer le panneau avant à l’unité
d’affichage.
• Fixez le panneau avant à l’unité
d’affichage à l’aide de vis de fix-
ation après avoir retiré le cadre.
Vis de fixation
Vis de fixation
Panneau avant
Vis de pression
(5
× 6mm)
Tableau de bord
ou console
Support de montage
d’autoradio usine
Unité d’affichage
*1
*1
Ruban adhésif
de masquage
*1
*1
Unité d’affichage
