Asegúrese de usar únicamente el cable prolongador suministrado. El uso
de otro cable puede provocar fuego, humo y/o daños en este producto.
12
English
Espa
ñ
ol
Deutsch
Fran
ç
ais
Italiano
Nederlands
Nota:
Los cables para este producto y para otros pueden ser
de colores diferentes aunque tengan la misma función.
Cuando se conecta este producto a otro, consulte los
manuales de instalación de ambas unidades y conecte
los cables que tienen la misma función.
Cable de ali-
mentación
Negro, Anaranjado/blanco, Rojo, Amarillo
Amarillo/negro (GUIDE ON)
Al combinar este sistema de navegación con la otra
unidad de audio de Pioneer, si el equipo estéreo del
vehículo dispone de los cables amarillo/negro,
conéctelos a esos cables. De esta forma, el estéreo
del vehículo se silencia automáticamente para
reducir el volumen estéreo del vehículo cuando;
• se emiten las instrucciones sonoras;
• el teléfono móvil se usa a través de un adaptador
Bluetooth;
• utiliza el sistema mediante voz.
Violeta/blanco (REVERSEGEAR SIGNAL INPUT)
Ésta se conecta para que el sistema de navegación
pueda detectar si el automóvil está moviéndose hacia
adelante o hacia atrás. Conecte el cable violeta/blanco
al cable cuya tensión cambia cuando la palanca de
cambios se pone en en la posición de marcha atrás. A
menos que esté conectado, puede que el sensor no
detecte de forma correcta si su vehículo se desplaza
hacia adelante o hacia atrás. Por ello, es posible que la
posición del vehículo que detecta el sensor esté
desalineada respecto a la posición real.

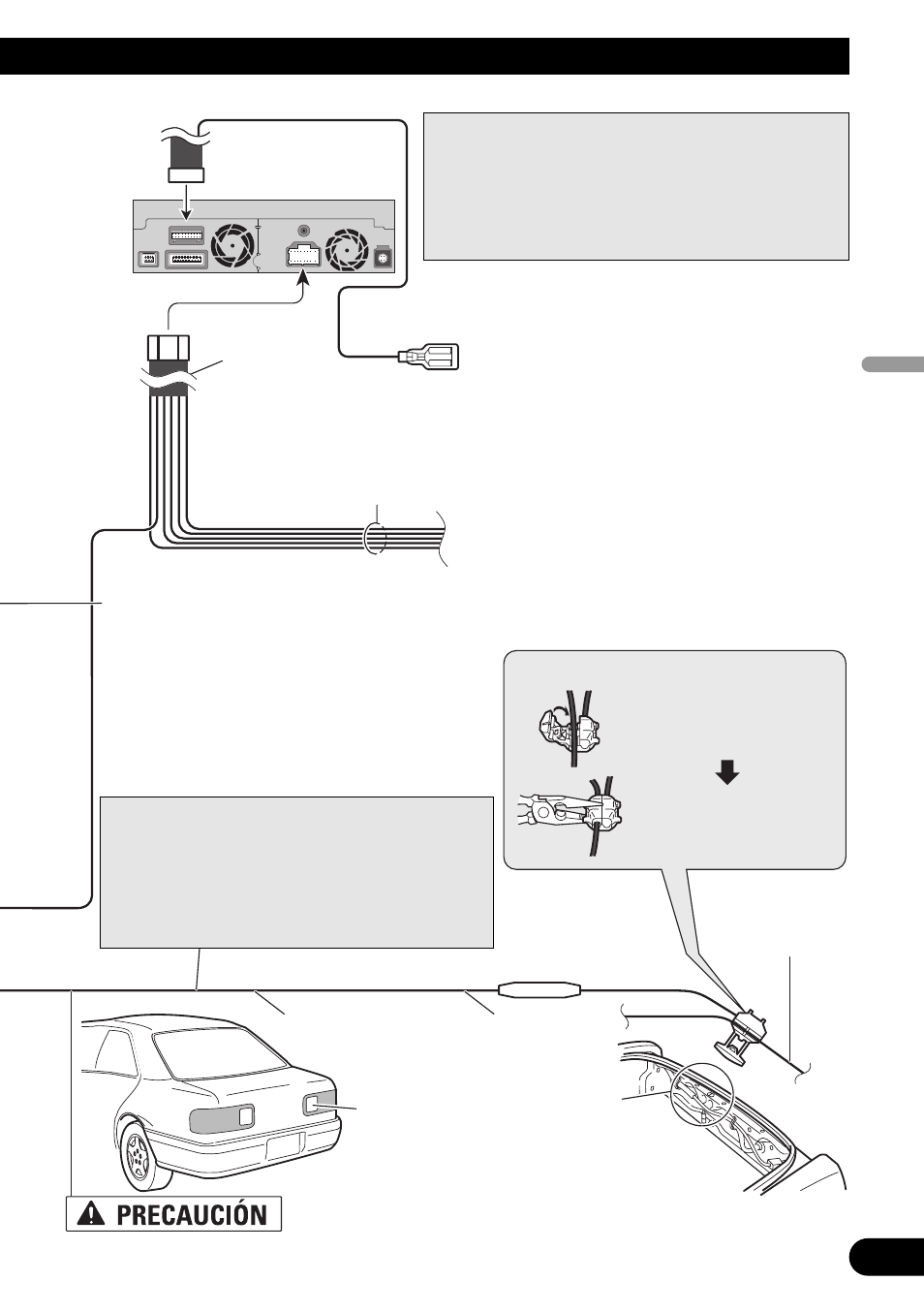

Método de conexión
Apriete el cable de la luz de
marcha atrás.
Apriete firmemente con
alicates de punta de aguja.
Cable de la luz de
marcha atrás
Resistencia de fusible
Compruebe la posición de la luz de
marcha atrás de su vehículo (la que se
enciende cuando la palanca de cambios
se pone en marcha atrás [R]) y encuen-
tre en el portamaletas el cable de la luz
de marcha atrás.
Unidad de pantalla
Cable de extensión
(para la señal de
marcha atrás)
Nota:
Si utiliza el generador de pulsos de velocidad ND-PG1
(vendido separadamente), asegúrese de conectarlo.
Cuando utilice una cámara para visión trasera,
asegúrese de conectarla. De lo contrario, no podrá
cambiar a la imagen de la cámara para visión trasera.
5m
