Assicuratevi di utilizzare solamente il cavo di prolunga in dotazione. L’uso di un
altro cavo potrebbe provocare incendi, fumo e/o danneggiare questo prodotto.
12
English
Espa
ñ
ol
Deutsch
Fran
ç
ais
Italiano
Nederlands
Nota:
I cavi per questo prodotto e quelli per altri apparecchi
possono avere colori diversi, pur svolgendo la stessa
funzione. Per il collegamento di questo prodotto ad un
altro, vedere i manuali di installazione di entrambi gli
apparecchi, e provvedere al collegamento dei cavi
aventi la stessa funzione.
Cavo di ali-
mentazione
Nero, Arancione/bianco, Rosso, Giallo
Giallo/nero (GUIDE ON)
Quando si combina questo sistema di navigazione
con l’altra unità audio Pioneer per il veicolo, se lo
stereo del veicolo ha dei cavi giallo/nero, collegarli a
questi cavi. In tal modo, lo stereo del veicolo viene
automaticamente reso muto per ridurre il volume
dello stereo del veicolo quando;
• viene emesso l’audio guida.
• il telefono cellulare viene utilizzato tramite l’adat-
tatore Bluetooth.
• adoperate il sistema in maniera vocale.
Violetto/bianco (REVERSEGEAR SIGNAL INPUT)
Questo è collegato in modo che il sistema di navigazione
mobile possa capire se l’auto si sta muovendo in avanti o
all’indietro. Collegare il cavo violetto/bianco al cavo la
cui tensione cambia quando la leva del cambio è in retro-
marcia. Se non è connesso, è probabile che il sensore non
rilevi se il veicolo procede avanti o indietro, così la
posizione del veicolo rilevata dal sensore può essere
diversa rispetto a quella effettiva.

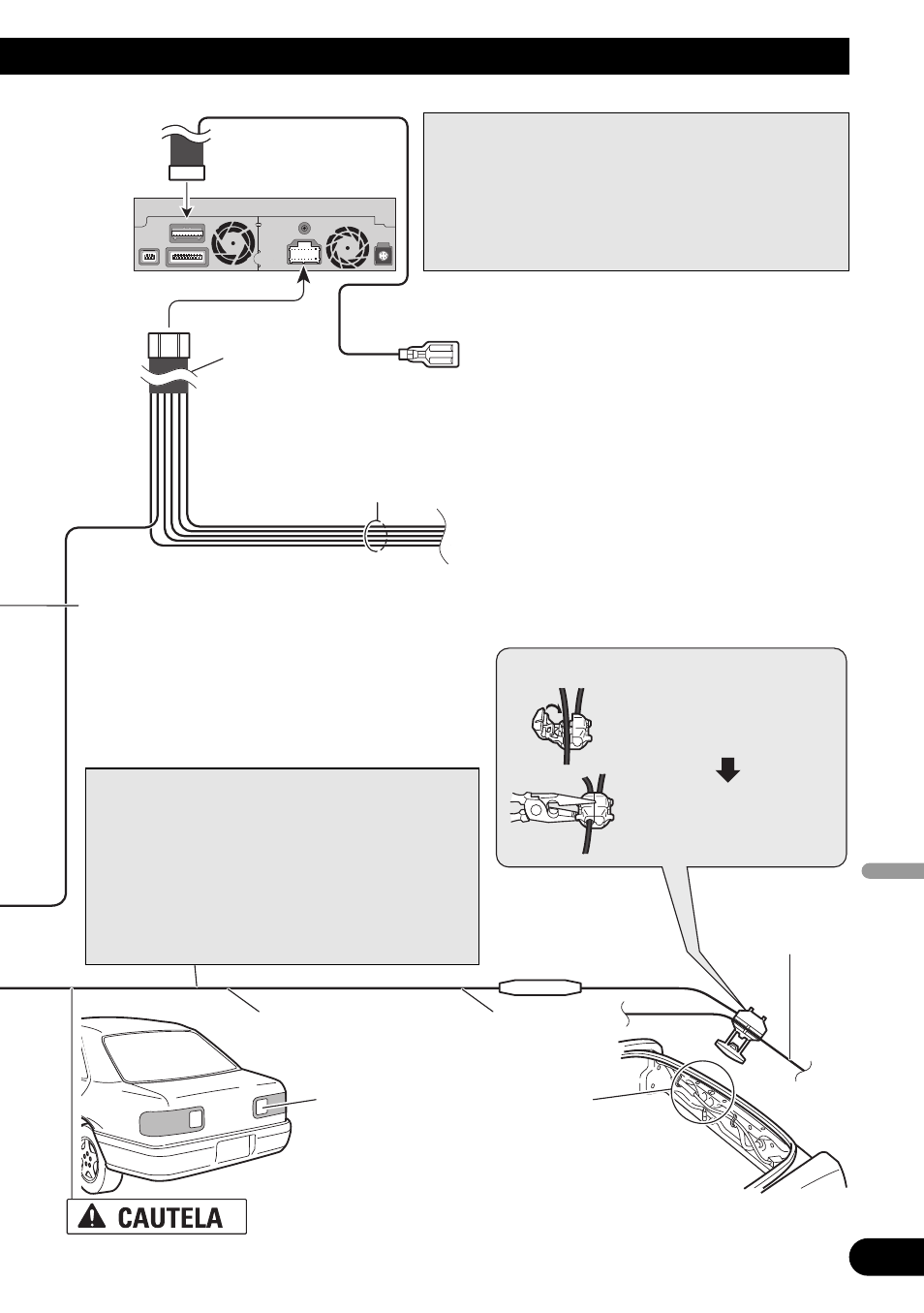

Metodo di collegamento
Fissare il cavo della lampa-
da di retromarcia.
Fissare saldamente con
pinze a punta.
Cavo della lampada
di retromarcia.
Resistore fusibile
Controllare la posizione della lampada
di retromarcia sul veicolo (quella che si
illumina quando la leva del cambio è in
retromarcia [R]) e trovare il cavo della
lampada di retromarcia nel bagagliaio.
Unità display
Prolunga cavo
(per segnale retromarcia)
5 m
Nota:
Quando usate il generatore di impulsi velocità
ND-PG1 (venduto separatamente), assicuratevi di
collegarlo.
Quando si usa una telecamera a vista posteriore,
assicurarsi di collegarla. Altrimenti non è possibile
commutare sull’immagine della telecamera a vista
posteriore.
