DIN achtermontage

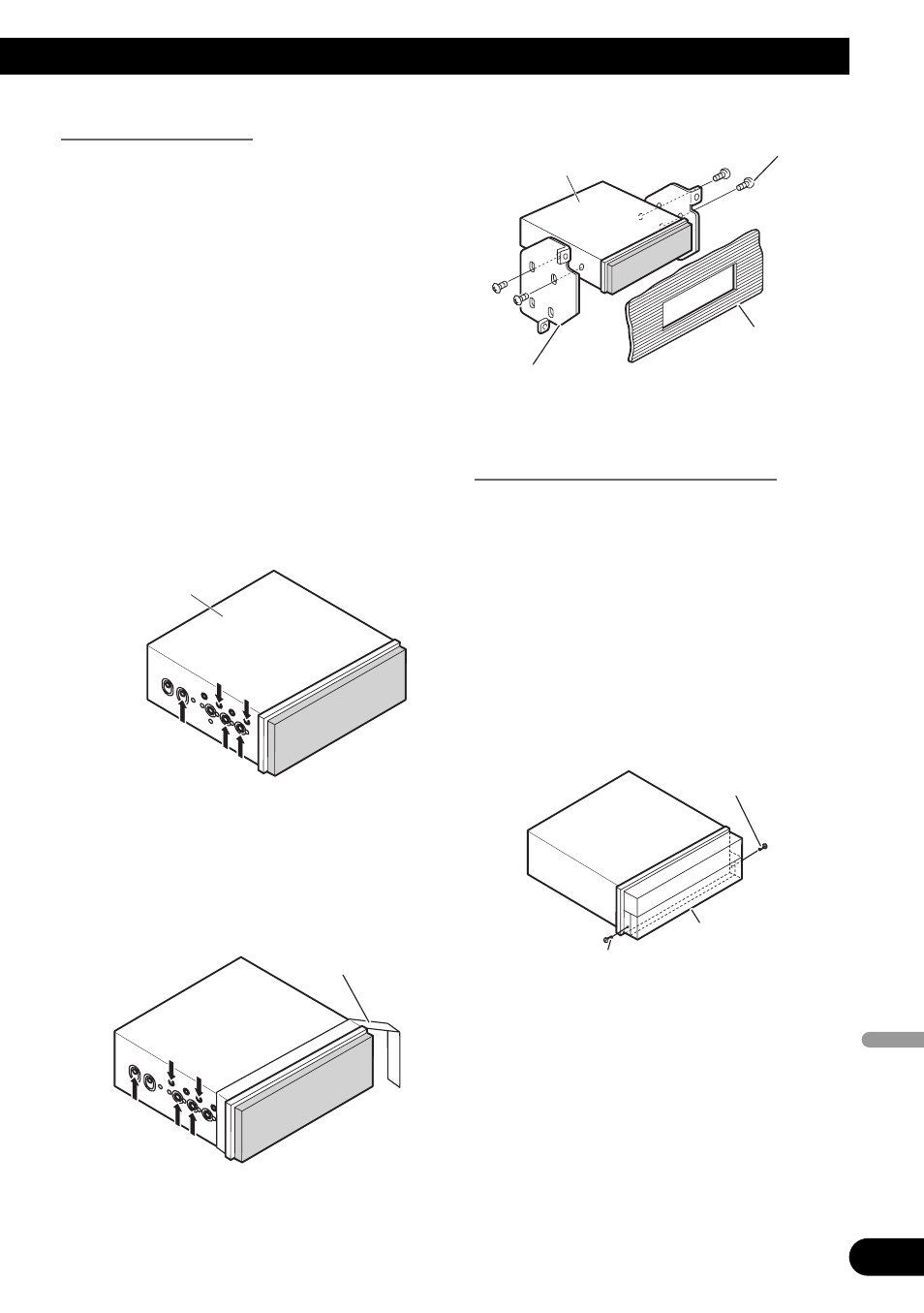

Installatie met gebruikmaking van de
schroefgaten aan de zijkanten van de dis-
play-module
• Bevestig de display-module op de
fa-briekssteun voor de radio.
Kies een positie waar de schroefgaten
van de beugel en de schroefgaten van
het display-module in een lijn liggen
(passen) en draai de schroeven op 2
plaatsen aan elke kant vast. Gebruik,
afhankelijk van de vorm van de
schroefgaten in de beugel, schroeven
(4
× 3 mm), drukkingsschroeven (5 × 6
mm) of schroeven met platte kop (5 ×
6 mm).
*1 Gebruik alleen schroeven (4
× 3 mm).
• Gebruik bij inbouw op een nauwe
plaats de volgende schroefgaten.
Plak in zo’n geval camouflageband
op de delen die uit het dashboard
steken.
Bevestigen van het voorpaneel
Maakt u geen gebruik van de verwij-
derings- en bevestigingsfunctie van het
voorpaneel, gebruik dan de
bijgeleverde bevestigingsschroeven om
het voorpaneel op dit display-module te
bevestigen.
• Bevestig, na het verwijderen van
het voorpaneel, m.b.v. bevesti-
gingsschroeven het frame op het
display-module.
Bevestigingsschroef
Bevestigingsschroef
Voorpaneel
Drukkingsschroef
(5
× 6mm)
Dashboard of
console
Radio bevestigingsbeugel
van de fabrikant
Display-module
*1
*1
Camouflageband
*1
*1
Display-module
