9
Ja
日本語 日本語

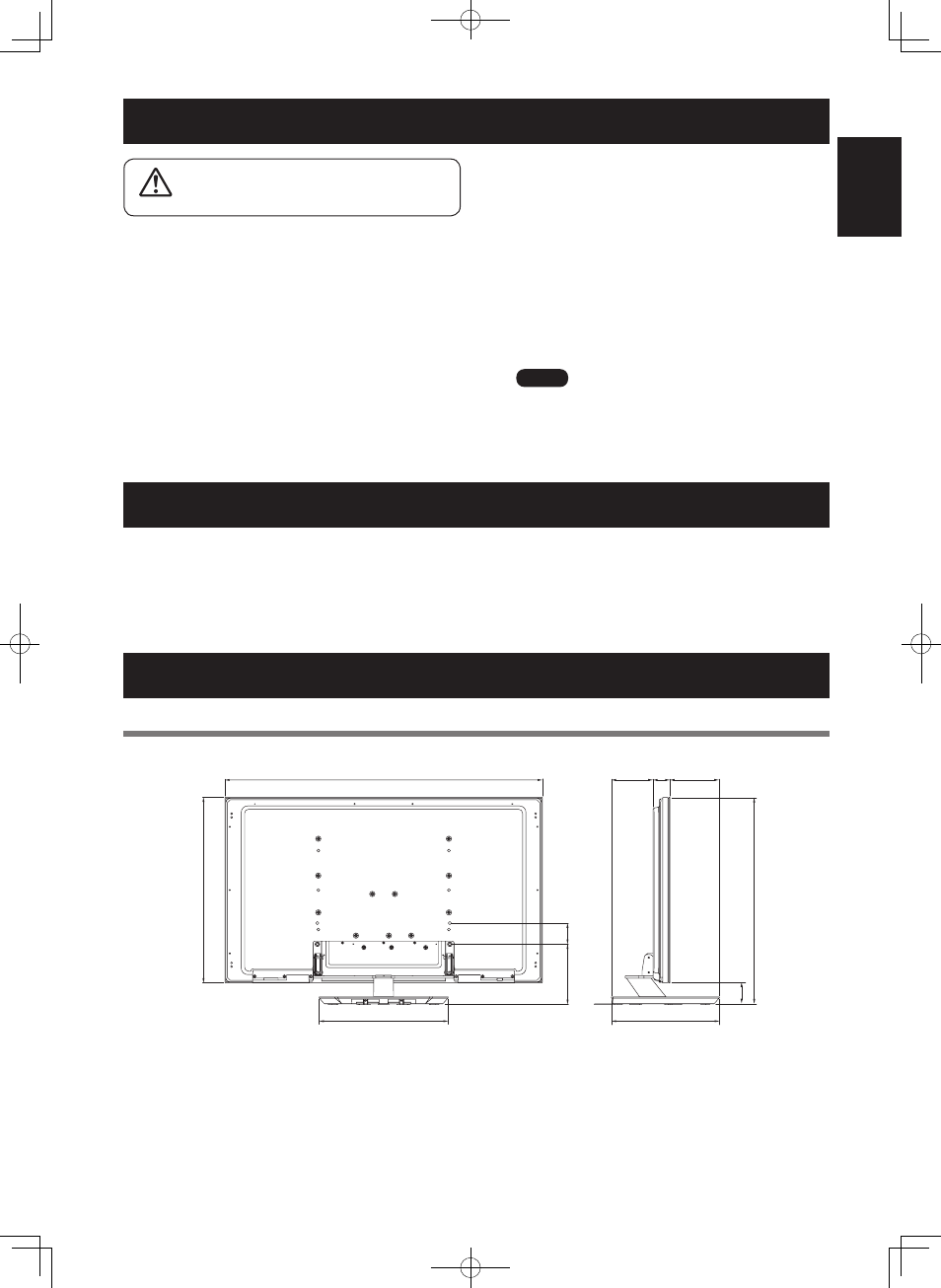

寸法図
KRP-500A 取り付け時（スピーカーなしの場合）
単位：mm
159 187
225
80
64 1233
723
410 490
81
804
©2008 パイオニア株式会社 禁無断転載
ディスプレイをスタンドから取り外す場合
注意
ディスプレイをスタンドから取り外す場合は、事故
を防止するために以下の手順を必ず守ってください。
1
. 電源を切り、電源プラグをコンセントから抜
き、ケーブル類はコネクタから抜く
2
. 転倒防止ベルトやひもを取り外す
3
. はじめに、前後傾き固定ボルトが確実に締
まっていることを確認する
4
. あらかじめ平らな床などにディスプレイを寝
かせるスペースを作り、キズおよび破損が生
じないようにシートを敷く
5
. スピーカーを取り外す
6
.「ディスプレイの取り付け方」（5 ページ）の
手順 3、4 を参照し、取付ねじ（4 本）を外
す
7
. ディスプレイの上側と取っ手を持って、ゆっ
くり垂直に持ち上げる
8
. 手順 4 で用意したシートの上に、画面を下側
にして静かに置く
ご注意
再度ディスプレイをスタンドに取り付ける場合は、左右の支
柱が同じ傾き設定であることを確認してください。
仕 様
外形寸法 533 mm ( 幅 ) × 339.4 mm ( 高さ ) ×410 mm ( 奥行き )
質量 10.7 kg
・上記の仕様および外観は、改良のため予告なく変更することがあります。
