20
Fr
Installation du moniteur et téléviseur Pioneer
Attention
Le poids d’un moniteurs et téléviseurs Pioneer
avoisine les 31,4 kg. Leur largeur étant limitée, ils
ne sont pas stables. La présence d’au moins deux
personnes est donc nécessaire pour leur montage
et leur installation.
,i“>ÀµÕi
• Pour installer le moniteur et téléviseur Pioneer, travaillez
toujours sur une surface plane.
• Insérez les vis verticalement dans les trous et vissez-les à
fond.
Méthode de fixation
1
Vissez les bandes anti-chute sur le support à
l’aide des vis de fixation 4.
Pour cela, utilisez un tournevis cruciforme.
Bandes anti-chute
Vis d’installation 4
(M4 x 10 mm : noir)

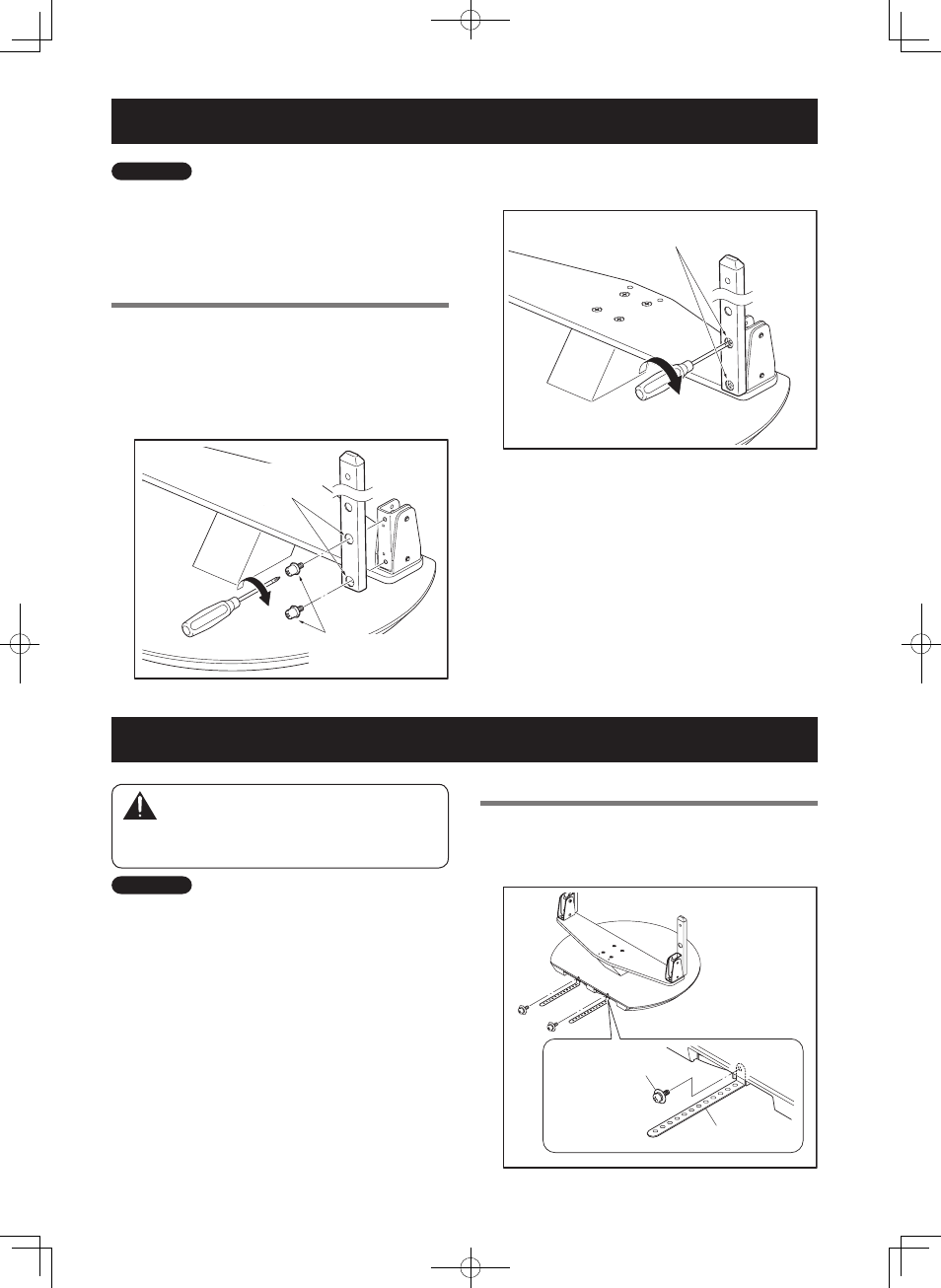

Assemblage du support
,i“>ÀµÕi
• Pour monter le support, travaillez toujours sur une surface
plane.
• Insérez les vis verticalement dans les trous et vissez-les à
fond.
• Pour cela, ne lâchez pas la colonne de support tant qu’elle
n’est pas solidement fixée.
Procédure de montage
1
Fixez les colonnes sur le support à l’aide des vis
d’installation 1 (2 sur le côté gauche et 2 sur le
côté droit).
A l’aide d’un tournevis cruciforme, vissez en partie la vis
de fixation du haut, puis vissez en partie la vis de fixation
du bas.
Les trous les plus
larges se trouvent
à l’avant.
Vis d’installation 1
(M6 x 12 mm : noir)
2
Vissez à fond les vis d’installation (2 sur le côté
gauche et 2 sur le côté droit).
Vissez à fond les vis d’installation.
