49
Du
Nederlands
Uitgegeven door Pioneer Corporation.
Copyright © 2008 Pioneer Corporation.
Alle rechten voorbehouden.

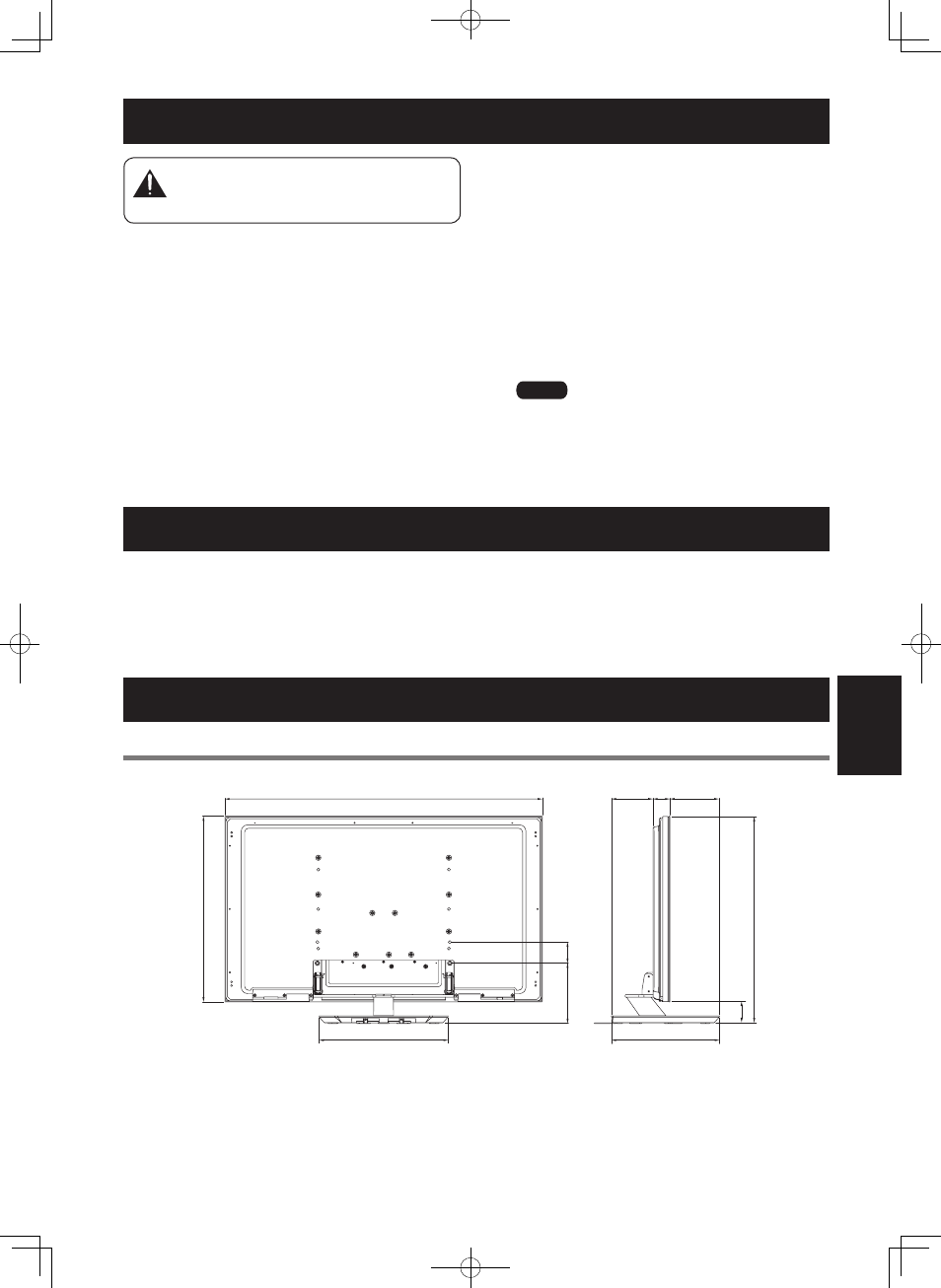

Schema van afmetingen
Model met display van 50 inch (PRO-101FD/KRP-500A/KRP-500M) (Zonder luidsprekers)
Eenheid: mm
159 187
225
80
64 1233
723
410 490
81
804
De Pioneer Display en Televisie loskoppelen van de staander
Wanneer de Pioneer Display en Televisie van de
staander wordt verwijderd, neem dan de hierna
omschreven procedure in acht ter voorkoming van
ongevallen.
1
Schakel het apparaat uit en verwijder het
netsnoer van de netspanning en de kabels van
de connectoren.
2
Verwijder de strips ter voorkoming van
omvallen en de snoeren.
3
Controleer eerst of de ankerbout voor de
helling voor- en achterwaarts stevig vastzit.
4
Maak eerst ruimte vrij op een vlakke vloer etc.
waarop de Pioneer Display en Televisie vlak
kan worden neergelegd; leg vervolgens een
doek op het oppervlak zodat de display niet
bekrast of anderszins beschadigd raakt.
5
Verwijder de luidsprekers.
6
Verwijder de montageschroeven (4 schroeven)
zoals aangegeven in stap 3 en 4 onder
“Bevestiging van de Pioneer Display en
Televisie” (blz. 45).
7
Houd de Pioneer Display en Televisie vast bij
de handvaten en aan de bovenzijde en til hem
verticaal op.
8
Plaats de Pioneer Display en Televisie langzaam
op het doek dat in stap 4 werd neergelegd,
met het scherm naar beneden.
iÌʜ«
Wanneer de Pioneer Display en Televisie weer aan de
staander wordt bevestigd dient u ervoor te zorgen dat de
linker- en rechtersteunkolommen op dezelfde hoek zijn
ingesteld.
Technische gegevens
Externe afmetingen 533 mm (B) × 339,4 mm (H) × 410 mm (D)
Gewicht 10,7 kg
• Bovenstaande gegevens en uiterlijk kunnen zonder nadere aankondiging ter verbetering van het product worden gewijzigd.
Waarschuwing
