5
Ja
日本語 日本語
2

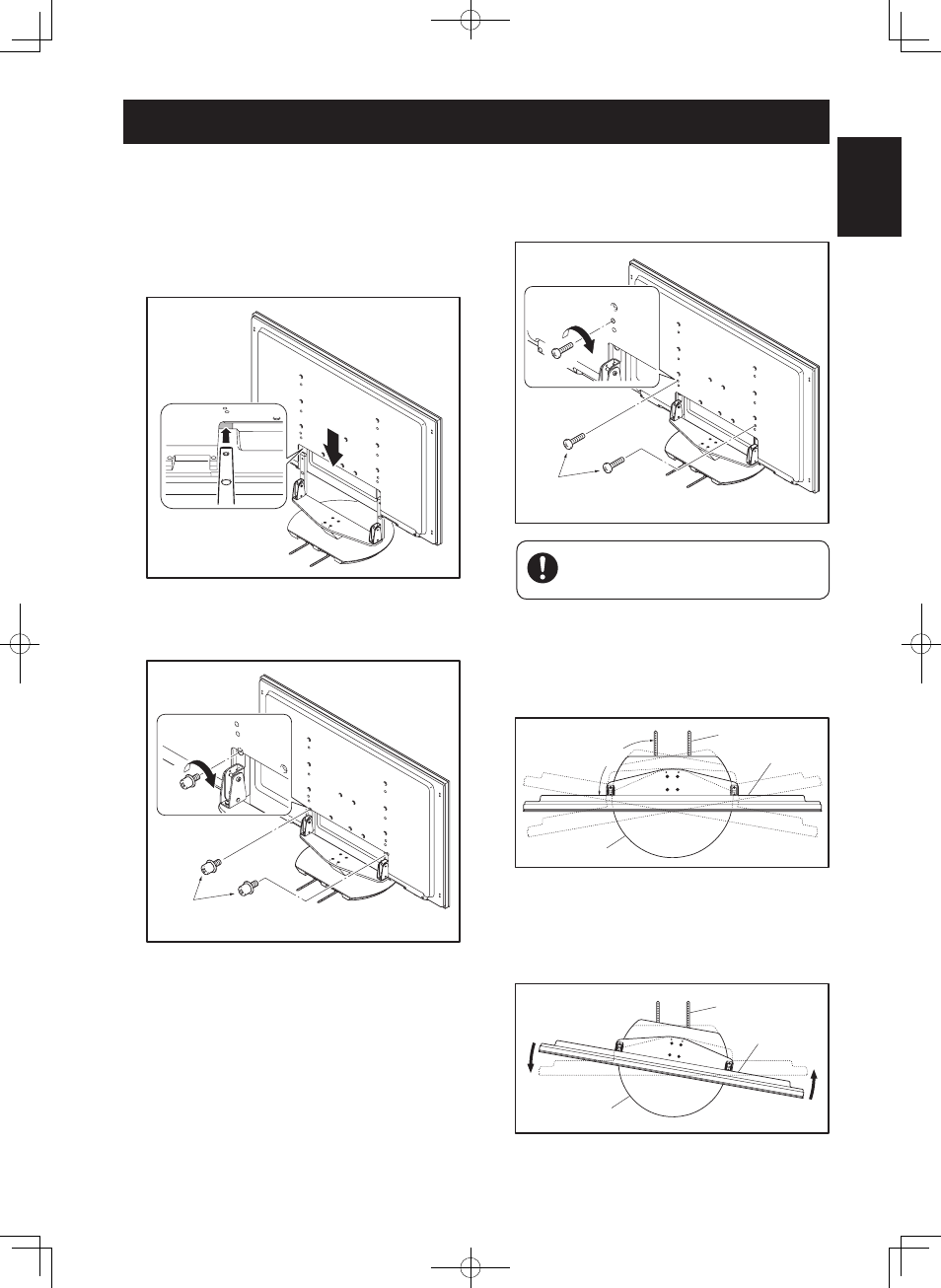

. ディスプレイをスタンドに取り付ける
ディスプレイの下側矢印にスタンドの支柱を合わせて、
垂直にゆっくり挿入してください。スタンドの支柱を
ディスプレイのスタンド挿入口以外の部分に当てない
ように注意してください。本体裏面や端子にキズをつ
けたり、変形させる危険があります。
ディスプレイ下部と支柱を
図のように合わせる
3
. 取付ネジ②でディスプレイを固定する
プラスドライバーを使用して固定してください。
取付ネジ②
（M8 × 15 mm：黒）
ディスプレイの取り付け方
4
. 取付ネジ③でディスプレイを固定する
プラスドライバーを使用して、本体矢印部（「T」の表
示がある穴）を固定してください。
取付ネジ③
（M8 × 23 mm：黒）
取付ネジを間違えると、破損や転倒などの思わ
ぬ事故の原因となることがあります。必ず指定の
取付ネジをご使用ください。
5
. スタンドの回転範囲の中央をだす
スタンドに取り付けた転倒防止ベルトがディスプレイ
に対して直角になっている状態が、スタンドの回転角
の中央です。
転倒防止ベルト
ディスプレイ
スタンド
90°
. ディスプレイに対して転倒防止ベルトが左寄りの場合
ディスプレイを左に回転させると、転倒防止ベルトが
ディスプレイに対して直角に向くので、スタンドの回
転角を中央に合わせることができます。
ディスプレイ
転倒防止ベルト
スタンド
