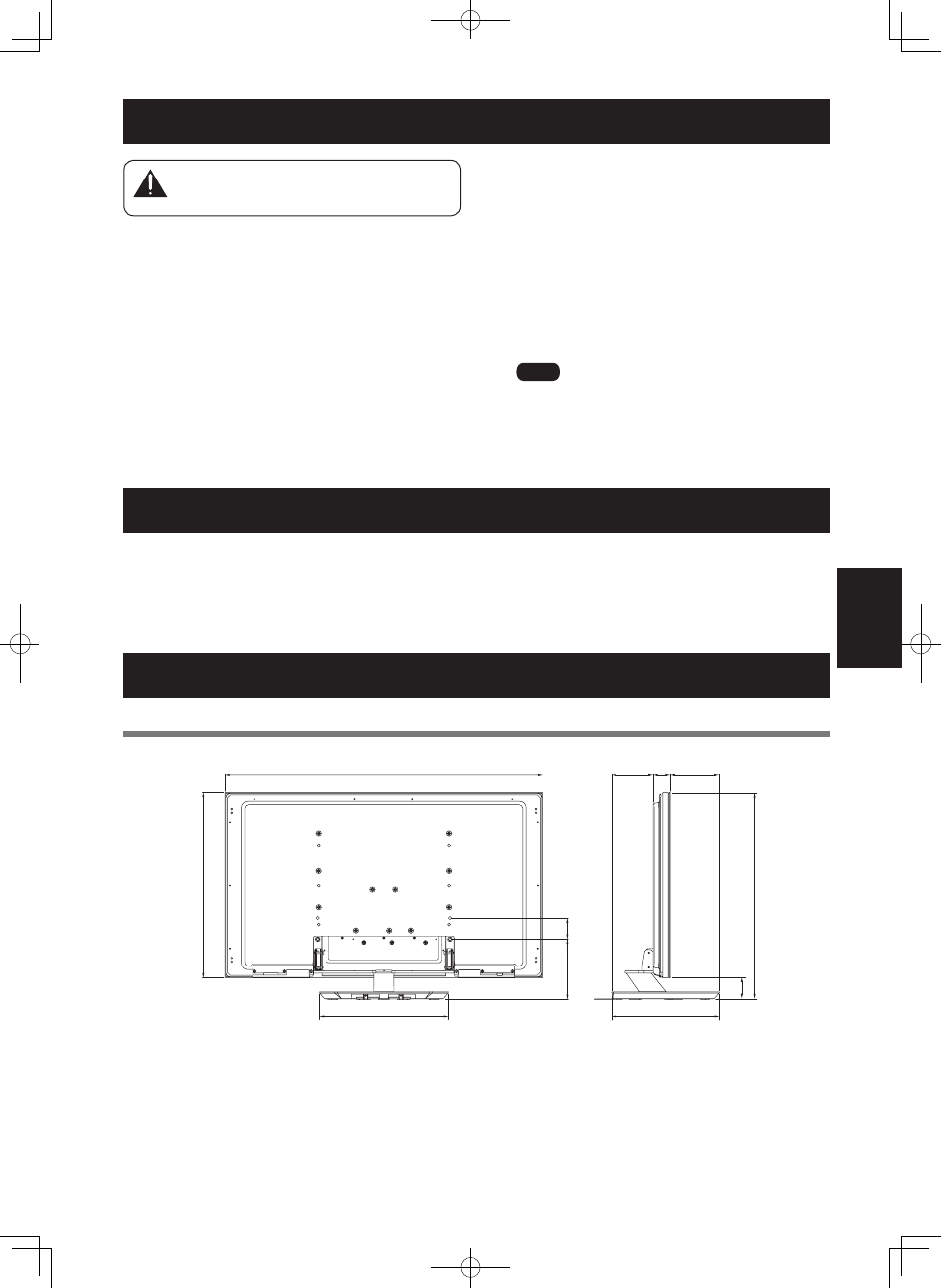

Diagramma delle Dimensioni
Display da 50 pollici (PRO-101FD/KRP-500A/KRP-500M) (Senza altoparlanti )
Unità: mm
159
187
225
80
64
1233
723
410
490
81
804
Separare il display e televisore Pioneer dal Supporto
Per rimuovere il display e televisore Pioneer
dal supporto, assicuratevi di seguire sempre la
procedura descritta qui sotto per evitare incidenti.
1
Spegnete l’apparecchio e staccate la spina dalla
presa di corrente e i cavi dai connettori.
2
Togliete le cinghie anti-caduta e le corde.
3
Prima di tutto, assicuratevi che il bullone di
ancoraggio per l’inclinazione in avanti/indietro
sia stato serrato perfettamente.
4
Prima di tutto, liberate uno spazio su una
superficie piana ecc., dove potete stendere il
display e televisore Pioneer, quindi copritelo
con un telo per proteggerlo dai graffi o da altri
danneggiamenti.
5
Rimuovete gli altoparlanti.
6
Riferendovi alle fasi 3 e 4 nel capitolo “Fissaggio
del display e televisore Pioneer“ (pagina 37),
rimuovete le viti di installazione (4 viti).
7
Tenendo il display e televisore Pioneer per
i manici e dalla parte inferiore, sollevatelo
verticalmente.
8
Adagiate delicatamente il display e televisore
Pioneer sul telo che avete preparato al punto 4
con lo schermo rivolto verso il basso.
Ì>
Quando ricollocate il display e televisore Pioneer sul
supporto, assicuratevi che le colonne di supporto destra e
sinistra siano state inserite con la stessa angolazione.
Dati tecnici
Dimensioni esterne
533 mm (L) × 339,4 mm (A) × 410 mm (P)
Peso
10,7 kg
• Le suddette specifiche e l’aspetto esteriore possono essere modificati senza alcun preavviso per migliorare il prodotto.
