30
Ge

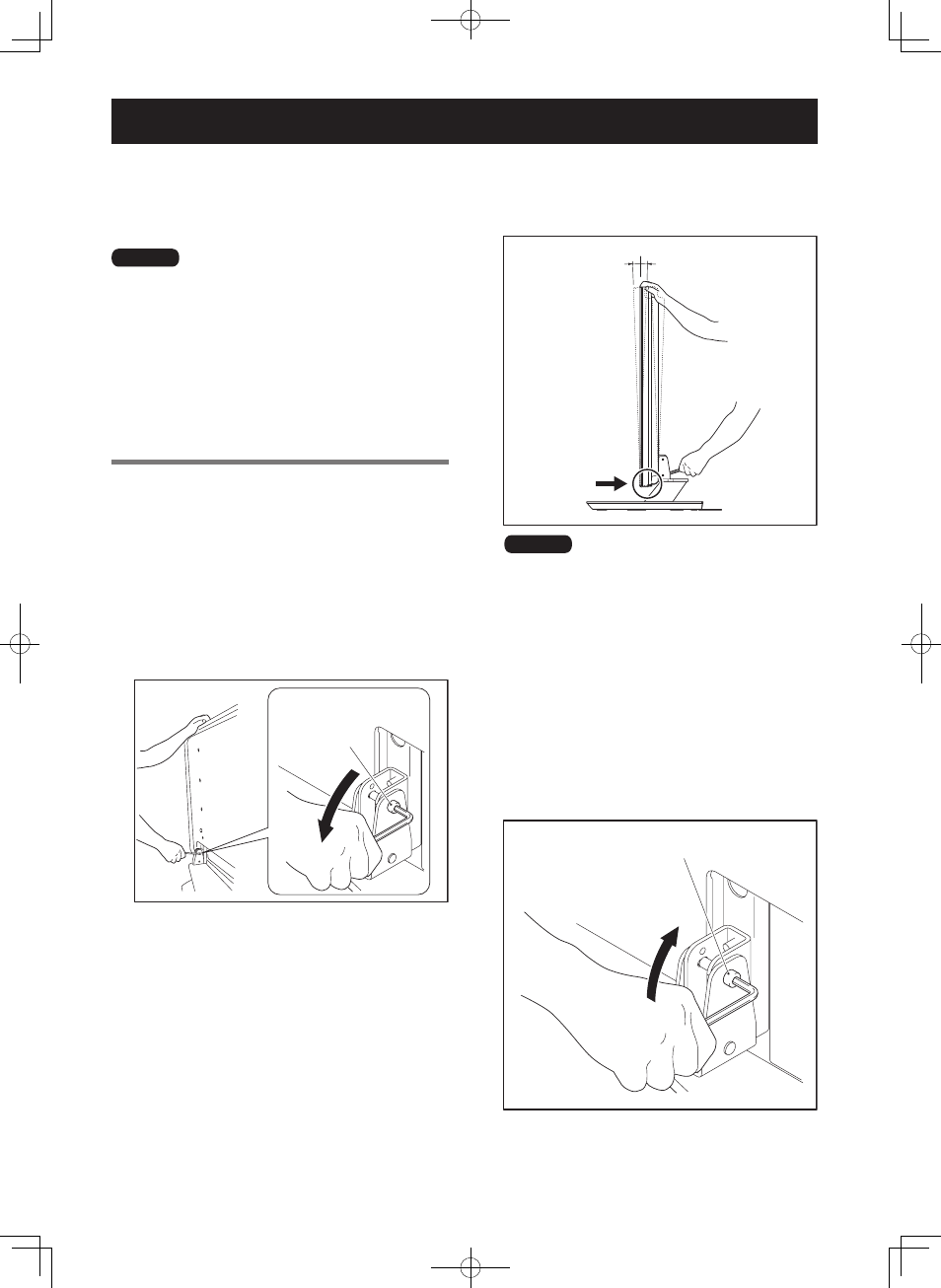

Justiermechanismus für den Neigungswinkel nach vorn und nach hinten
Am Tischständer können Sie den Neigungswinkel des
Pioneer-Bildschirms und -Fernsehers entsprechend Ihren
Wünschen innerhalb eines Bereichs von etwa 2° nach vorne
oder nach hinten einstellen.
ˆ˜ЬiˆГ
• Achten Sie darauf, den Neigungswinkel nur nach
der Befestigung des Pioneer Bildschirms und
Fernsehers einzustellen.
• Installieren Sie den Pioneer-Bildschirm und
-Fernseher auf einem ebenen Tisch oder einer
anderen ebenen Oberfläche.
• Halten Sie, während Sie den Winkel einstellen,
unbedingt die obere Seite des Pioneer-
Bildschirms und -Fernsehers mit der Hand fest.
Verfahrensweise der Einstellung
1
Lösen Sie unter Verwendung des
mitgelieferten Sechskant-Stiftschlüssel die
Befestigungsschrauben für die Einstellung
des Neigungswinkels (2 Positionen links und
rechts).
Halten Sie nun den Pioneer-Bildschirm und -Fernseher
oben mit der Hand fest und lösen Sie dabei die
Ankerbolzen zur Vorwärts-/Rückwärts-Neigung
jeweils links und rechts, indem Sie sie mit dem
mitgelieferten Innensechskant-Schlüssel entgegen dem
Uhrzeigersinn drehen.
Lösen der
Schraube
Ankerbolzen für die
2
Stellen Sie den gewünschten Winkel ein.
Stellen Sie den gewünschten Neigungswinkel durch
langsames Bewegen des Pioneer-Bildschirms und
-Fernsehers ein.
2° 2°
ˆ˜ЬiˆГ
Achten Sie, wenn Sie den Winkel einstellen, unbedingt
darauf, dass Ihre Hände dabei nicht in den in der
Abbildung durch den Pfeil angezeigten Raum gelangen.
3
Schrauben Sie die Befestigungsschrauben für
die Einstellung des Neigungswinkels nach vorn
und nach hinten fest (2 Positionen links und
rechts).
Ziehen Sie mit dem mitgelieferten Innensechskant-
Schlüssel die Ankerbolzen für die Vorwärts-/
Rückwärts-Neigung
durch Drehen im Uhrzeigersinn
links und rechts fest an.
Achten Sie darauf, den oberen Teil des Pioneer-
Bildschirms und -Fernsehers mit der Hand festzuhalten,
bis Sie die Schrauben fest angezogen haben.
Festziehen
Ankerbolzen für die
4
Überprüfen Sie noch einmal, ob die
Befestigungsschrauben für die Einstellung des
Neigungswinkels richtig festgezogen sind.
