21
Fr
Français
2

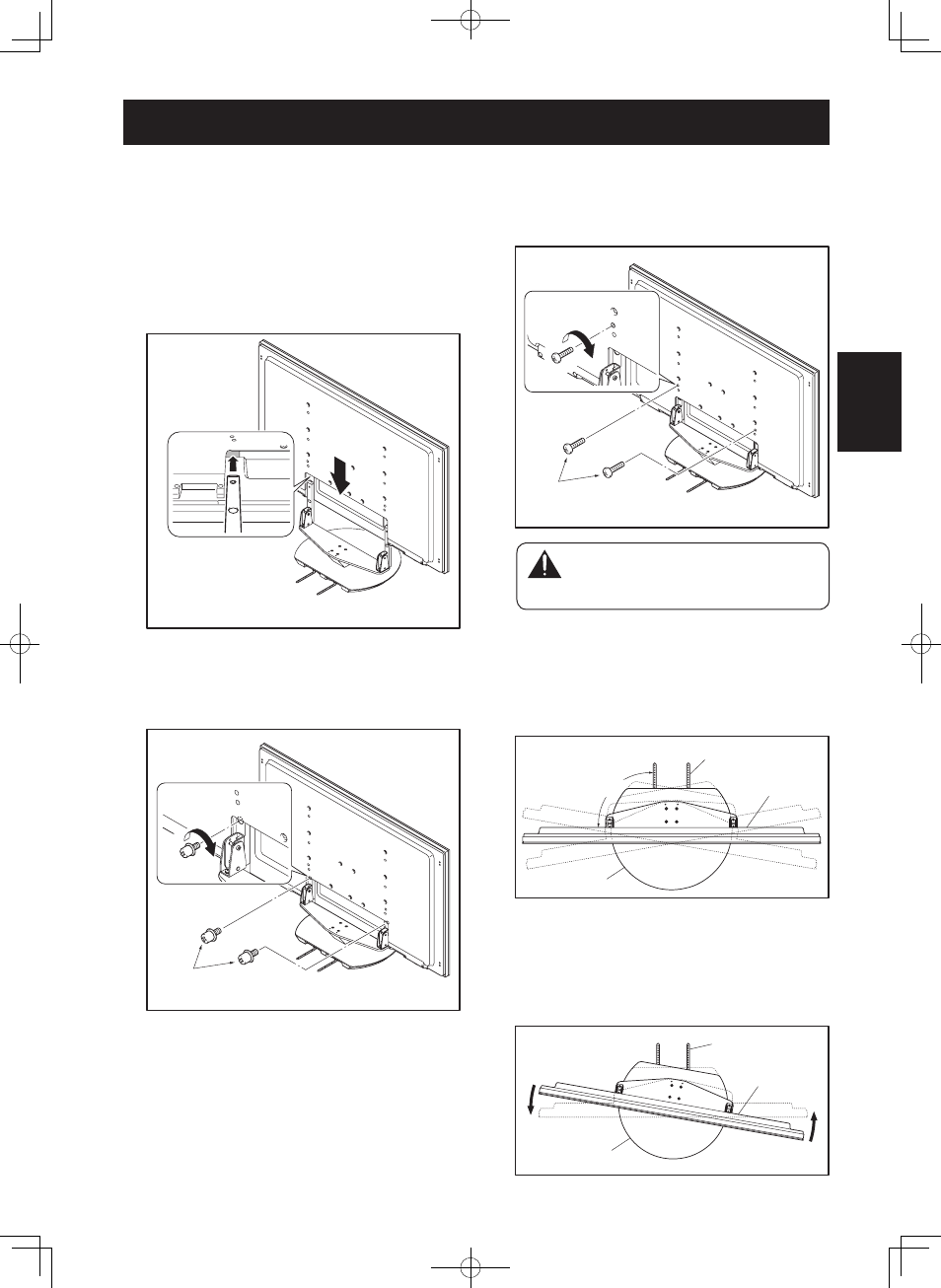

Installation du moniteur et téléviseur Pioneer
sur le pied de table.
Mettez les colonnes de soutien en place au bas du
moniteur et téléviseur Pioneer comme indiqué par les
flèches, puis insérez-les lentement à la verticale. Veillez à
ne pas insérer les colonnes ailleurs que dans les fentes
prévues à cet effet. Cela risquerait d’endommager le
moniteur et téléviseur Pioneer, ses ports ou encore le
support.
Alignez les colonnes du
support sur la partie
inférieure du moniteur
et téléviseur Pioneer
comme indiqué sur le
schéma ci-joint.
3
Fixation du moniteur et téléviseur Pioneer à
l’aide des vis d’installation 2.
Pour cela, utilisez un tournevis cruciforme.
Vis d’installation 2
(M8 x 15 mm : noir)
Installation du moniteur et téléviseur Pioneer
4
Fixation du moniteur et téléviseur Pioneer à
l’aide des vis d’installation 3.
Fixez le moniteur et téléviseur Pioneer aux endroits
signalés par un « T » à l’aide d’un tournevis cruciforme.
Vis d’installation 3
(M8 x 23 mm : noir)
Attention
Des accidents - chute ou casse imprévisible
du matériel – dus à l’utilisation de vis
inadaptées pour installer le pied ont déjà été
constatés.
5
Trouver le centre du champ de rotation du
support.
L’endroit où les bandes anti-chute fixées au support
forment un angle droit avec le moniteur et téléviseur
Pioneer vous indique le centre de l’angle de rotation du
support.
Moniteur et
téléviseur Pioneer
90°
Pied de table
Bandes anti-chute
Si les bandes anti-chute penchent vers la gauche par
rapport au moniteur et téléviseur Pioneer, l’angle de
rotation du support peut être ramené vers le centre en
tournant le moniteur vers la gauche de façon à ce que
les bandes anti-chute forment un angle droit avec le
moniteur et téléviseur Pioneer.
Pied de table
Moniteur et
téléviseur Pioneer
Bandes anti-chute
