53
Sp
Español
2

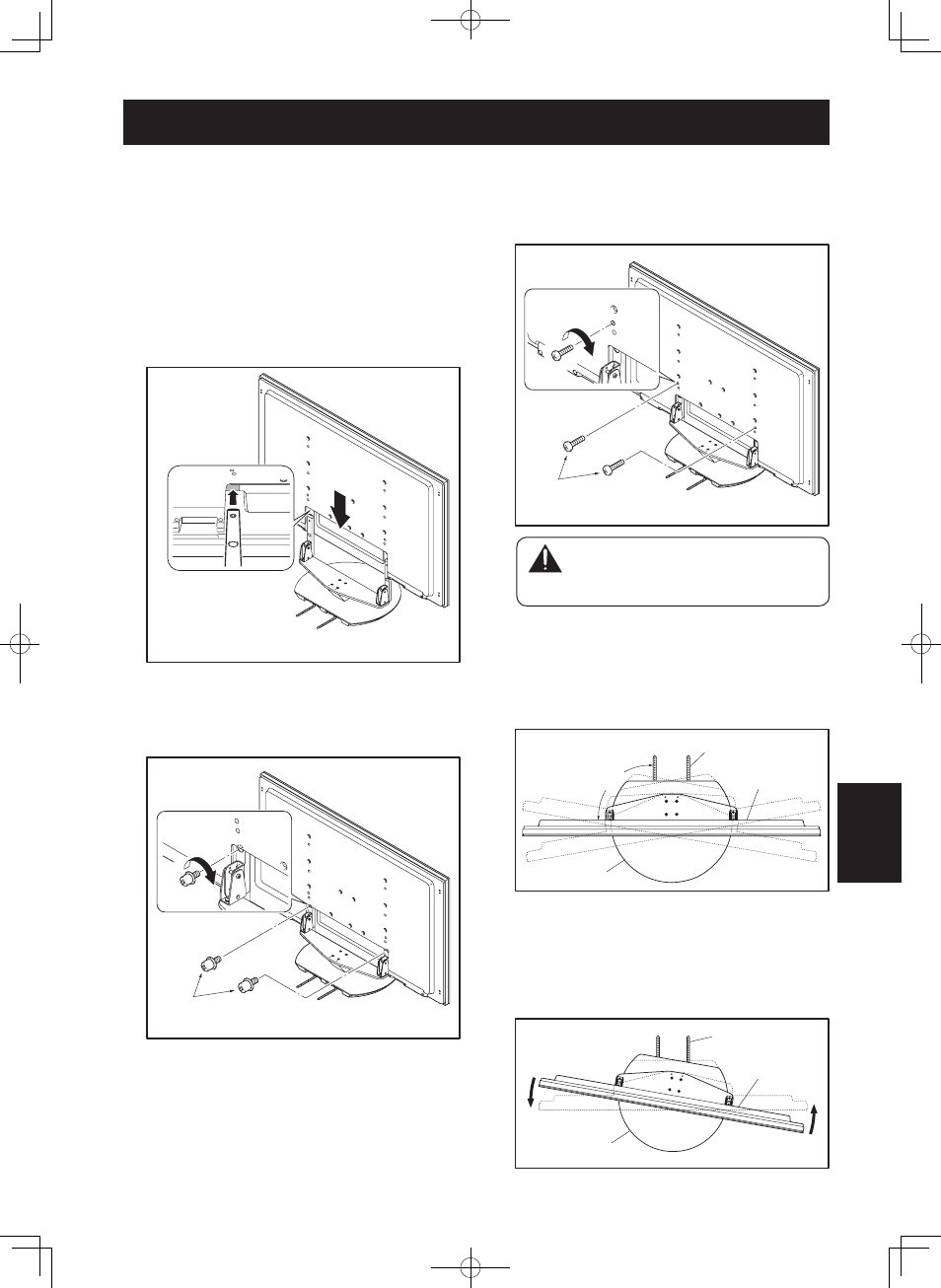

Cómo instalar el monitor y televisor Pioneer en
el soporte.
Coloque las columnas del soporte en la parte inferior
del monitor y televisor Pioneer, tal y como indican las
flechas. Después, introdúzcalas lentamente de forma
vertical. Tenga muchísimo cuidado de no introducir las
columnas del soporte en ningún otro lugar del monitor y
televisor Pioneer que no sean las ranuras de inserción.
Tenga en cuenta que si eso ocurriera, se podrían
producir daños en el monitor y televisor Pioneer o en sus
puertos, o bien deformaciones en el soporte.
Alinee los soportes de
las columnas con la
parte inferior del monitor
y televisor Pioneer, tal y
como se indica en el
diagrama.
3
Cómo asegurar el monitor y televisor Pioneer
mediante los tornillos de instalación 2.
Apriete los tornillos con un destornillador Phillips
Tornillos de instalación 2
(M8 × 15 mm: negros)
Cómo instalar el monitor y televisor Pioneer
4
Cómo asegurar el monitor y televisor Pioneer
mediante los tornillos de instalación 3.
Utilice un destornillador Phillips para fijar el monitor y
televisor Pioneer en los puntos indicados con una “T”.
Tornillos de instalación 3
(M8 × 23 mm: negros)
PRECAUCIÓN
Si el soporte no se instala utilizando los
tornillos adecuados, podrían producirse
accidentes imprevistos, como la rotura o caída
del equipo.
5
Cómo encontrar el centro del ángulo de
rotación del soporte.
El punto en el que las correas anticaída acopladas
al soporte formen un ángulo recto con el monitor y
televisor Pioneer será el centro del ángulo de rotación
del soporte.
Monitor y televisor
Pioneer
90°
Soporte de mesa
Correa anticaída
Si las correas anticaída se inclinan hacia la izquierda
con relación al monitor y televisor Pioneer, el ángulo de
rotación del soporte puede ajustarse hacia el centro
girando la pantalla hacia la izquierda, de modo que las
correas anticaída formen un ángulo recto con el monitor
y televisor Pioneer.
Monitor y televisor
Pioneer
Soporte de mesa
Correa anticaída
