68
Ru
Подсоединение дисплея и телевизора Pioneer
Внимание
Вес дисплея и телевизора Pioneer составляет
примерно 31,4 кг, он не имеет достаточной
толщины и является неустойчивым.
Следовательно, должны собирать и
устанавливать, как минимум, два человека.
Внимание
• Обязательно установку выполняйте на ровной,
устойчивой поверхности.
• Вставьте винты в отверстия вертикально и надежно
затяните.
Способ подсоединения
1
Прикрепите к столику-подставке планки
для предотвращения падения, используя
крепежные винты 4.
Затяните винты отверткой.
Установочные
винты 4
(M4 x 10 мм: черные)
Планки для
предотвращения падения
Сборка столика-подставки
Внимание
• Сборку производите на ровном столе и т.д.
• Вставьте винты в отверстия вертикально и надежно
затяните.
• При выполнении этой операции, не убирайте руку с
опорной стойки до тех пор, пока она не будет прочно
закреплена.

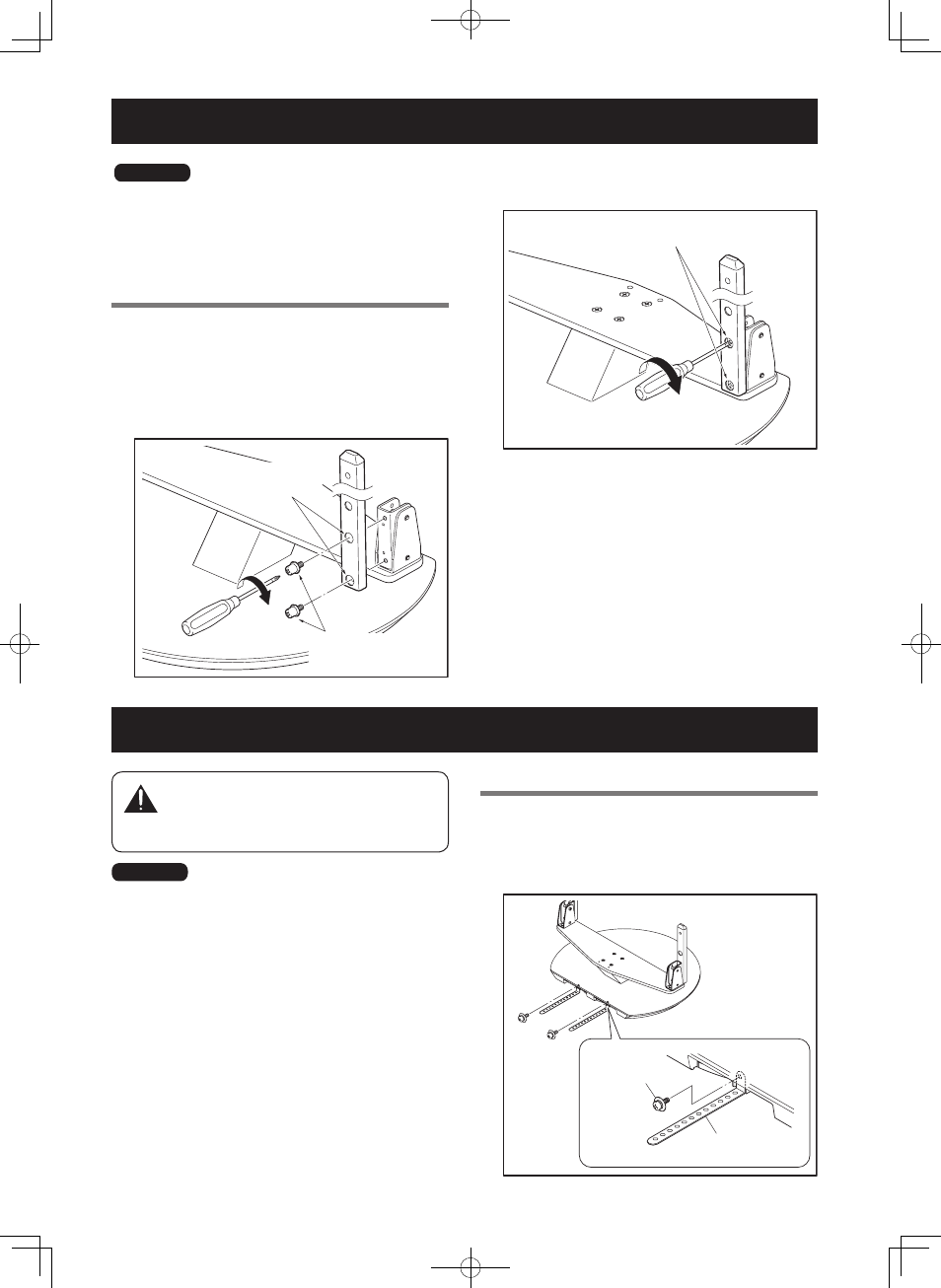

Порядок сборки
1
Прикрепите опорную стойку к столику-
подставке с помощью установочных винтов
1
(в 4-х местах на левой и правой стороне).
Используя отвертку, сначала вкрутите, не затягивая,
верхний крепежный винт, затем вкрутите, не затягивая,
нижний крепежный винт.
Установочные винты 1
(M6 x 12 мм: черные)
Впереди расположены
отверстия большего
диаметра
2
Полностью затяните установочные винты (в
4-х местах на левой и правой стороне).
Полностью затяните крепежные винты.
