29
Ge
Deutsch
2

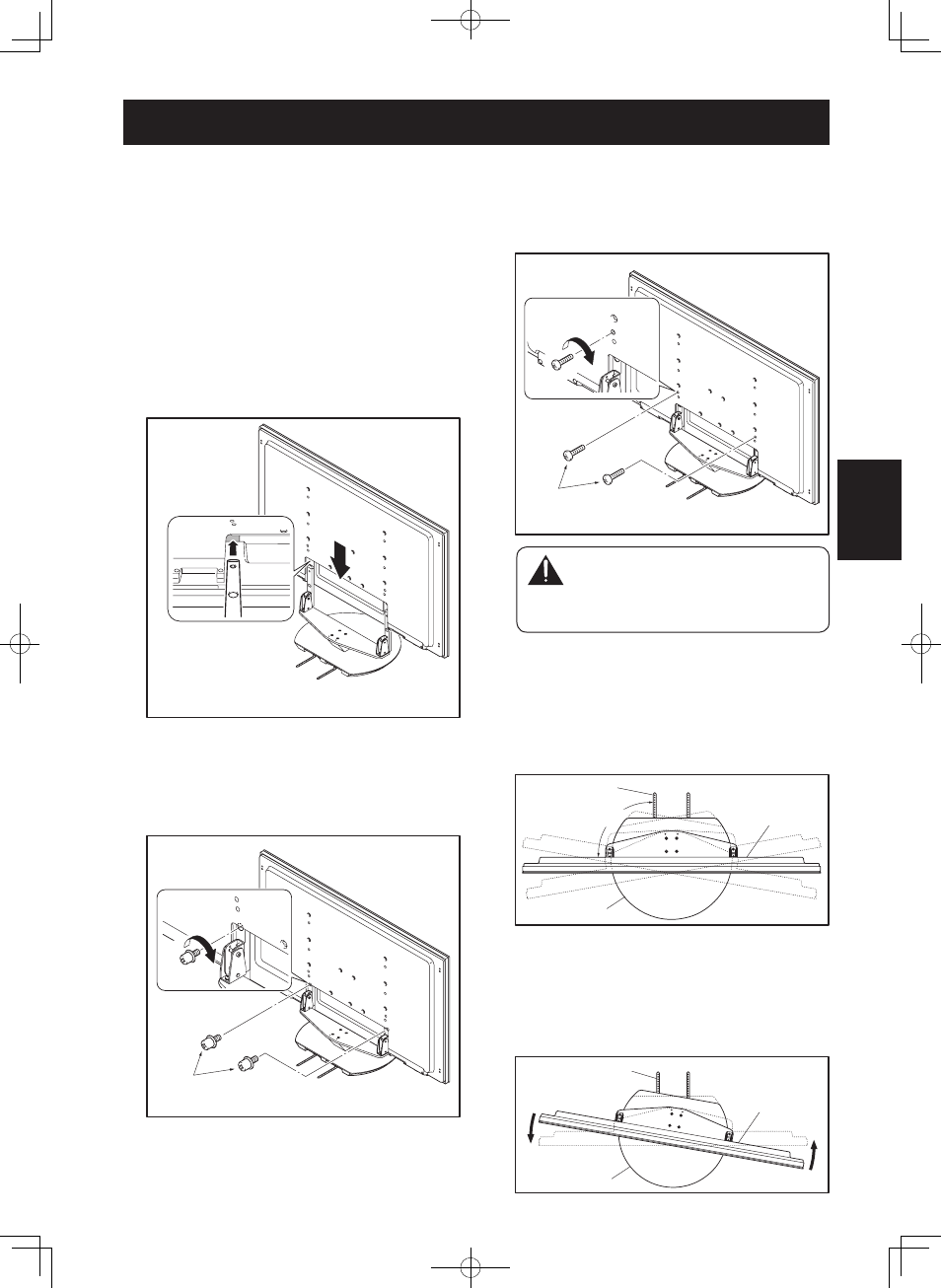

Montage des Montage des Pioneer-Bildschirms
und -Fernsehers am Ständer.
Passen Sie die Stützsäulen des Tischständers auf der
Unterseite des Pioneer-Bildschirms und -Fernsehers
an, wie es in der Abbildung durch Pfeile dargestellt ist,
und führen Sie dann den Ständer langsam vertikal ein.
Achten Sie dabei besonders darauf, die Stützsäulen
des Tischständers nicht anders einzuführen als in die
dafür vorgesehenen Öffnungen des Pioneer-Bildschirms
und -Fernsehers. Wenn Sie dies nicht beachten,
besteht die Gefahr, dass Sie das Bedienfeld oder die
Anschlussbuchsen des Pioneer-Bildschirms und
-Fernsehers beschädigen oder dass sich der Ständer
verzieht.
Bringen Sie die Stützsäulen
in Übereinstimmung mit
dem unteren Teil des
Pioneer-Bildschirms und
-Fernsehers, wie es in der
zugehörigen Abbildung
dargestellt ist.
3
Sicherung des Pioneer-Bildschirms oder
-Fernsehers mit den Installationsschrauben 2.
Ziehen Sie die Schrauben mit einem Kreuzschlitz-
Schraubendreher fest an.
Befestigungsschrauben 2
(M8 x 15 mm, schwarz)
Montage des Pioneer-Bildschirms und -Fernsehers
4
Sicherung des Pioneer-Bildschirms oder
-Fernsehers mit den Installationsschrauben 3.
Befestigen Sie den Pioneer-Bildschirm und -Fernseher
an den mit “T” markierten Punkten mit einem
Kreuzschlitz-Schraubendreher.
Befestigungsschrauben 3
(M8 x 23 mm, schwarz)
Vorsicht
Es hat Fälle gegeben, in denen es
unvorhergesehene Unfälle gab wie beispielsweise
ein Zerbrechen oder ein Umstürzen des Displays
aufgrund der Befestigung des Ständers mit nicht
geeigneten Schrauben.
5
Ermittlung der Zentralstellung innerhalb des
Tischständer-Drehbereichs.
Die Zentralstellung innerhalb des Ständer-
Drehwinkelbereichs ist dann erreicht, wenn die am
Ständer angebrachten Halterungen zum Schutz vor
dem Umfallen einen rechten Winkel mit dem Pioneer-
Bildschirm und -Fernseher bilden.
Pioneer-Bildschirme
und -Fernseher
90°
Halterungen zum
Schutz vor dem
Umfallen
Tischständer
Wenn die Halterungen zum Schutz vor dem Umfallen zur
linken Seite des Pioneer-Bildschirms und -Fernsehers
ausgerichtet sind, kann der Drehwinkel des Ständers
durch Linksdrehen des Bildschirms in die Zentralstellung
gebracht werden, so dass die Halterungen zum Schutz
vor dem Umfallen einen rechten Winkel mit dem
Pioneer-Bildschirm und -Fernseher bilden.
Pioneer-Bildschirme
und -Fernseher
Halterungen zum
Schutz vor dem
Umfallen
Tischständer
