28
Ge

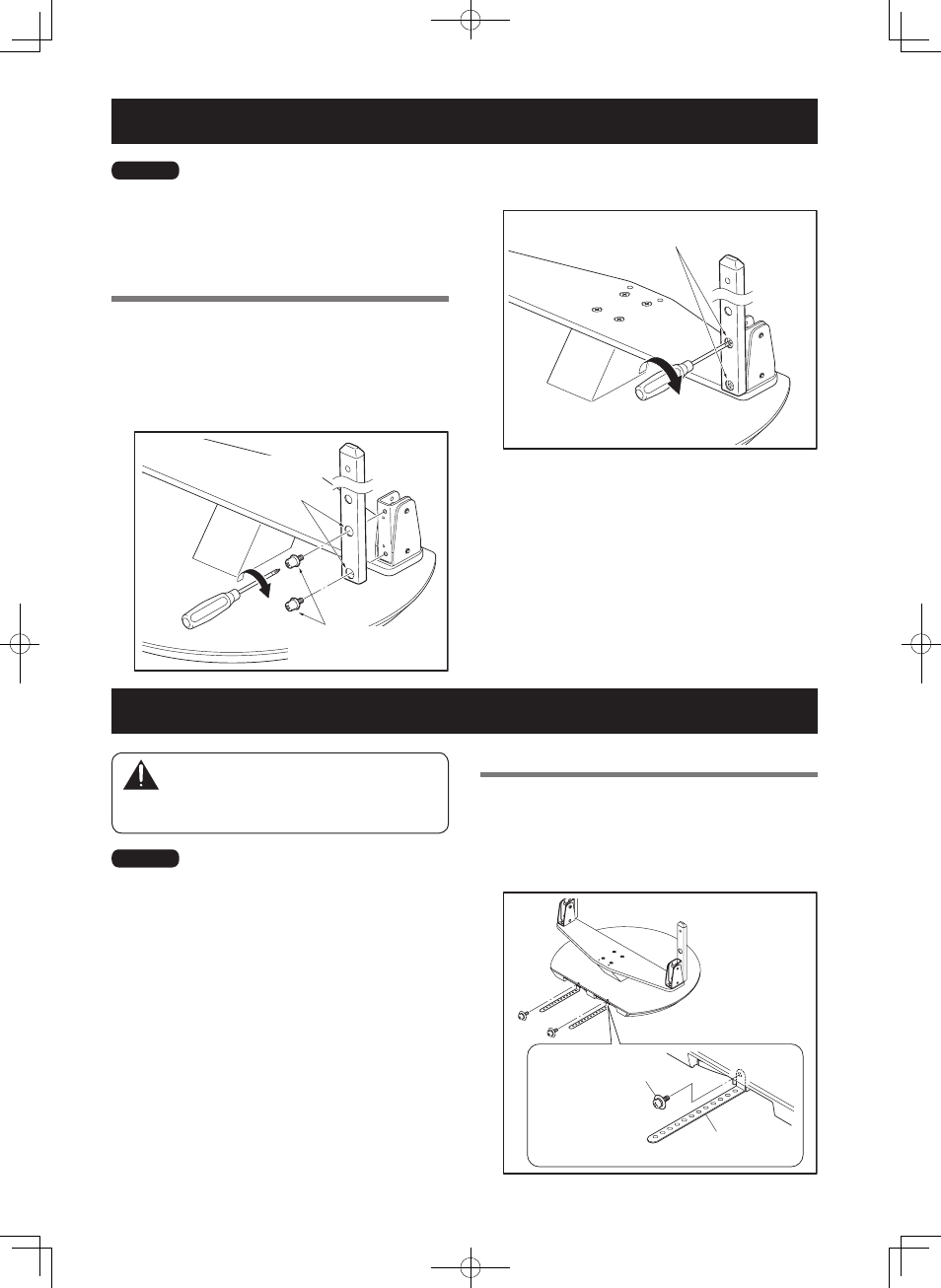

Montage des Pioneer-Bildschirms und -Fernsehers
Vorsicht
Das Gewicht eines Pioneer-Bildschirms und
-Fernsehers beträgt etwa 31,4 kg. Diese Einheiten
weisen keine Tiefe auf und sind daher instabil.
Deshalb muss die Montage und Installation von
mindestens zwei Personen vorgenommen werden.
ˆ˜ЬiˆГ
• Achten Sie darauf, die Installation auf einem ebenen und
stabilen Fläche vorzunehmen.
• Setzen Sie die Schrauben senkrecht in die Schraublöcher ein
und ziehen Sie sie fest an.
Befestigungsmethode
1
Befestigen Sie die Halterungen zum Schutz vor
dem Umfallen mit Hilfe der Schrauben 4 an
dem Tischständer.
Ziehen Sie die Schrauben mit einem Kreuzschlitz-
Schraubendreher fest an.
Halterungen zum
Schutz vor dem Umfallen
Befestigungsschrauben 4
(M4 x 10 mm, schwarz)
Montage des Ständers
ˆ˜ЬiˆГ
• Montieren Sie den Ständer immer auf einem ebenen Tisch
oder etwas Ähnlichem.
• Setzen Sie die Schrauben senkrecht in die Schraublöcher ein
und ziehen Sie sie fest an.
• Nehmen Sie dabei die Hand nicht von der Stützsäule, bis sie
fest montiert ist.
Montagevorgang
1
Befestigen Sie die Stützsäule mit den
Befestigungsschrauben 1 am Ständer (4
Positionen links und rechts).
Drehen Sie mit einem Kreuzschlitz-Schraubendreher
zuerst die obere und danach die untere
Befestigungsschraube lose ein.
Die größeren Löcher
befinden sich auf
der Vorderseite.
Befestigungsschrauben 1
(M6 x 12 mm, schwarz)
2
Schrauben Sie die Befestigungsschrauben
richtig fest (4 Positionen links und rechts).
Schrauben Sie die
Befestigungsschrauben richtig fest.
