Pioneer KRP-SW01 - Manual (Page 69)

69
Ru
Pyccкий
2

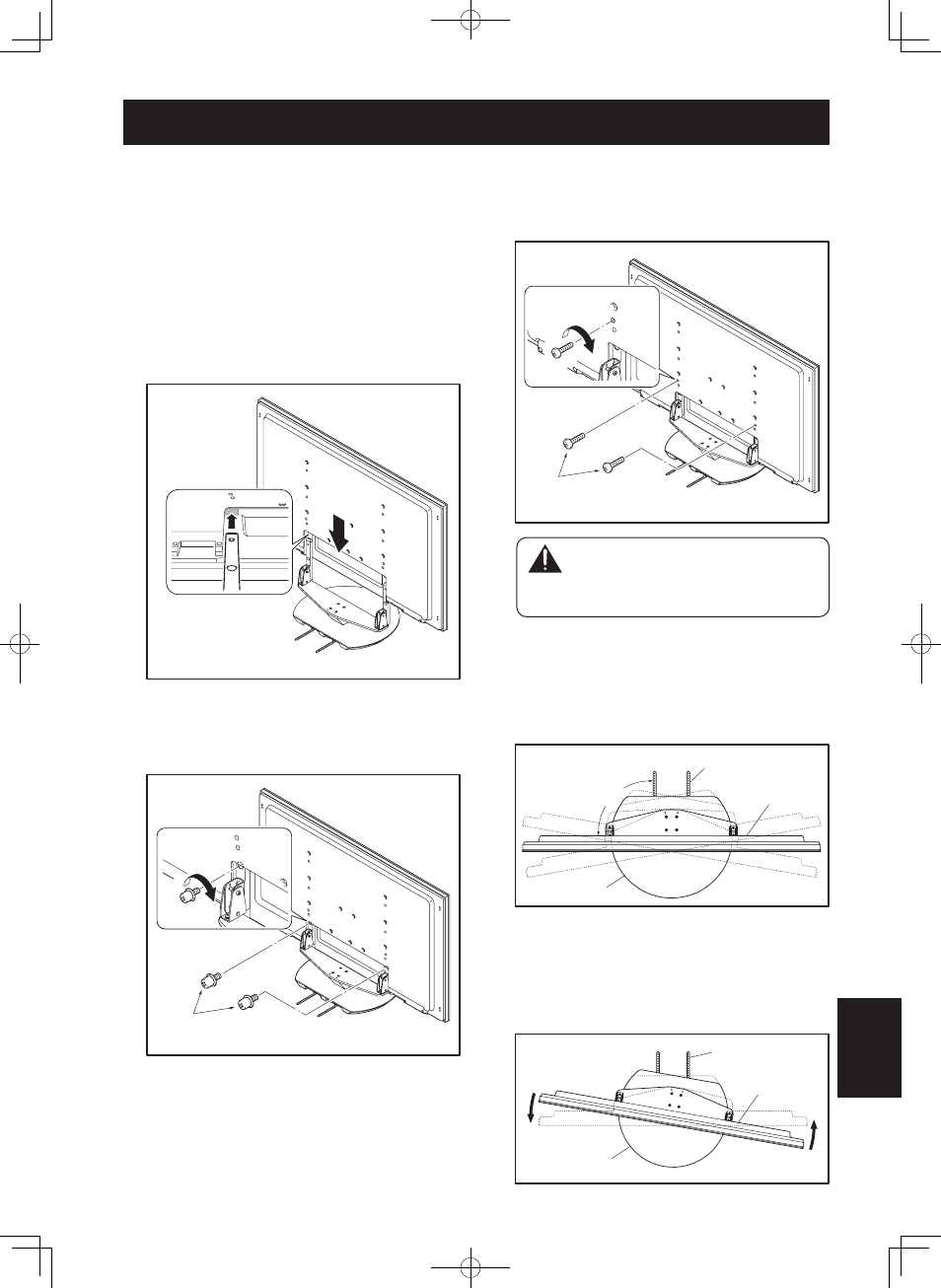

Подсоединение дисплея и телевизора
Pioneer к столику-подставке.
Приложите опорные стойки столика-подставки к
основанию дисплея и телевизора Pioneer, как показано
стрелками, затем медленно вставьте их вертикально.
Будьте чрезвычайно внимательны, чтобы не вставить
опорные стойки столика-подставки в любую другую
часть дисплея и телевизора Pioneer, кроме установочных
пазов столика-подставки. Обратите внимание на то,
что это может вызвать повреждение панели дисплея
и телевизора Pioneer или его входных отверстий или
привести к деформации столика-подставки.
Выровняйте опорные
стойки с основанием
дисплея и телевизора
Pioneer, как показано на
сопроводительной схеме.
3
Крепление дисплея и телевизора Pioneer с
помощью установочных винтов 2.
Затяните винты отверткой.
Установочные винты 2
(M8 x 15 мм: черные)
Подсоединение дисплея и телевизора Pioneer
4
Крепление дисплея и телевизора Pioneer с
помощью установочных винтов 3.
Прикрепите дисплей и телевизор Pioneer в точках с
маркировкой “T” с помощью отвертки.
Установочные винты 3
(M8 x 23 мм: черные)
Внимание
Бывали случаи, когда возникали
непредвиденные происшествия, такие как
поломка или падение оборудования, так
как столик-подставка устанавливался с
помощью неподходящих винтов.
5
Нахождение центра зоны поворота столика-
подставки.
Положение, при котором планки для предотвращения
падения находятся под прямым углом относительно
дисплея и телевизора Pioneer, является центром угла
поворота столика-подставки.
90°
Планки для
предотвращения падения
Столик-подставка
Дисплей и
телевизор Pioneer
Если планки для предотвращения падения отклоняются
влево относительно дисплея и телевизора Pioneer, то
угол поворота столика-подставки можно отрегулировать
по отношению к центру поворотом дисплея влево так,
чтобы планки для предотвращения падения образовали
прямой угол относительно дисплея и телевизора Pioneer.
Планки для
предотвращения падения
Столик-подставка
Дисплей и
телевизор Pioneer
