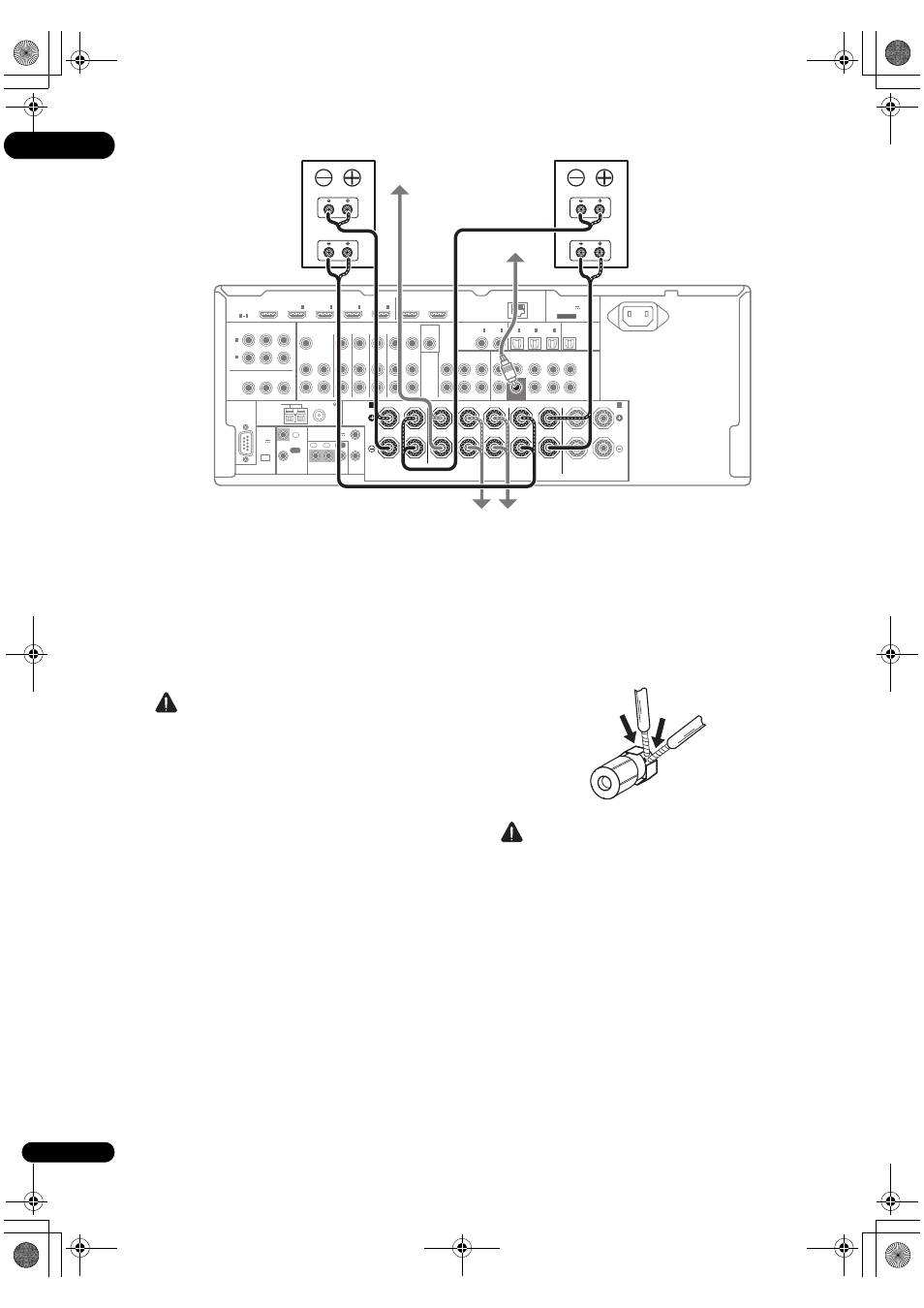

Bi-Amping Ihrer Lautsprecher
Bi-Amping bedeutet, dass Sie den Hochfrequenztreiber
und den Niedrigfrequenztreiber Ihrer Lautsprecher an
verschiedene Verstärker anschließen, um eine bessere
Crossover-Leistung zu erzielen. Um dies durchführen zu
können, müssen Ihre Lautsprecher Bi-Amping
unterstützen (sie müssen über getrennte Anschlüsse für
hohe und niedrige Frequenzen verfügen); zudem hängt
die Verbesserung des Klangs von der Art der von Ihnen
verwendeten Lautsprecher ab.
AUHTUNG
• Die meisten Lautsprecher, die über High- und Low-
Anschlüsse verfügen, sind mit zwei Metallplatten
ausgestattet, über die die
High-Anschlüsse mit den
Low-Anschlüssen verbunden werden. Diese
Metallplatten müssen entfernt werden, wenn Sie ein
Bi-Amping der Lautsprecher durchführen möchten;
andernfalls könnte der Verstärker ernsthaft
beschädigt werden. Weitere Informationen finden
Sie in der Bedienungsanleitung Ihrer Lautsprecher.
• Falls Ihre Lautsprecher über ein entfernbares
Crossover-Netzwerk verfügen, stellen Sie bitte sicher,
dass Sie dieses für das Bi-Amping nicht entfernen.
Andernfalls könnten Ihre Lautsprecher beschädigt
werden.
Bi-Wiring Ihrer Lautsprecher
Ihre Lautsprecher können auch doppelverdrahtet
werden, wenn Sie Bi-Amping unterstützen.
• Bei diesen Verbindungen macht die Einstellung
Speaker System keinen Unterschied.
• Schließen Sie für das Bi-Wiring eines Lautsprechers
zwei Lautsprecherkabel am Lautsprecheranschluss des
Receivers an.
AUHTUNG
• Schließen Sie auf diese Art und Weise keine
verschiedenen Lautsprecher am selben Anschluss
an.
• Auch bei Bi-Wiring (Doppelverdrahtung) müssen Sie
die links gezeigten Vorsichtsmaßregeln beachten.
