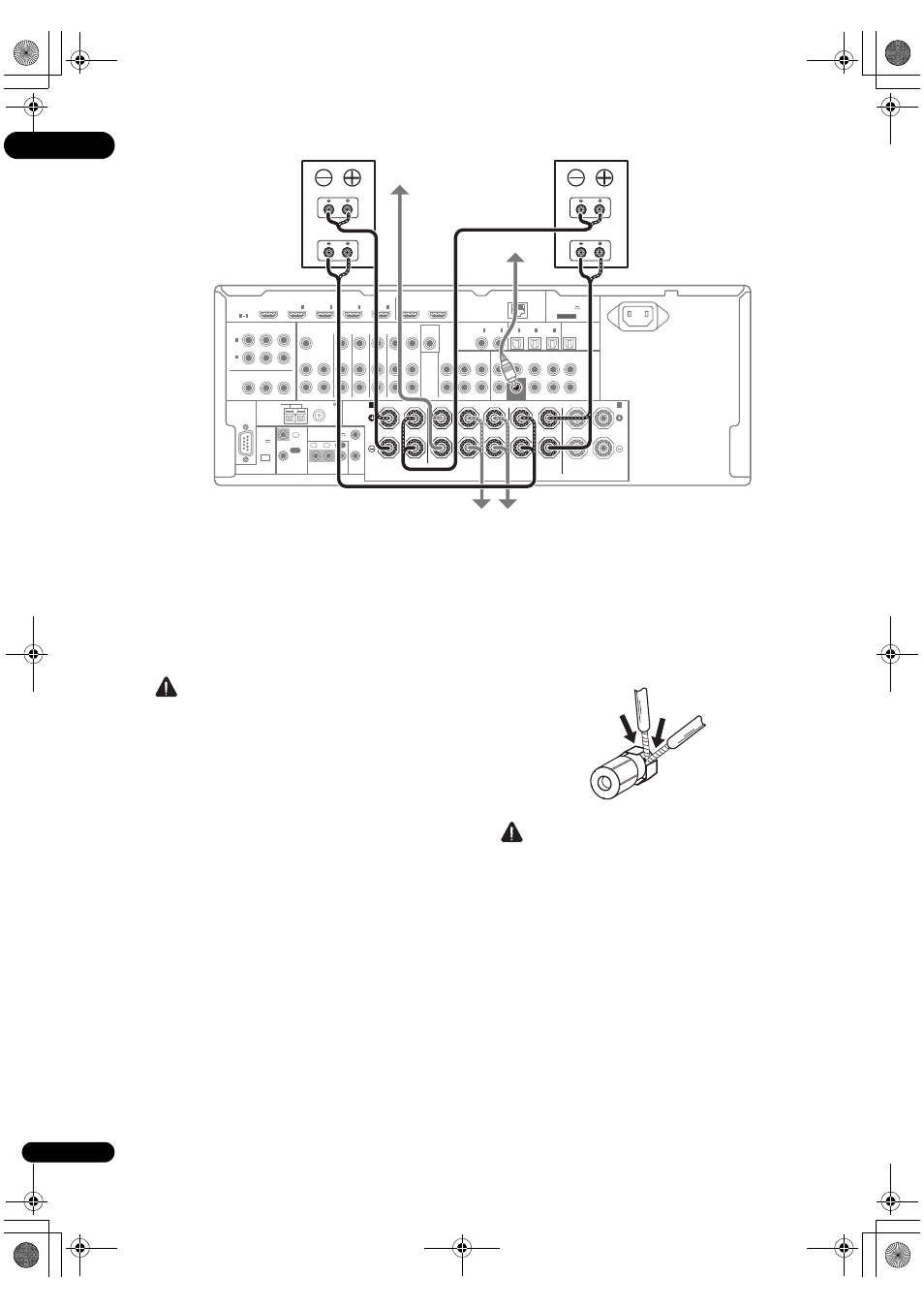

Double amplification des enceintes
Il y a double amplification lorsque vous reliez les
amplificateurs internes hautes et basses fréquences des
enceintes à différents amplificateurs externes pour
obtenir une meilleure répartition des fréquences. Pour
cela, vos enceintes doivent supporter la double
amplification (en disposant de bornes distinctes pour les
hautes et les basses fréquences) et l’amélioration de la
qualité du son dépendra du type d’enceintes utilisé.
ATTENTION
• La plupart des enceintes dotées de bornes High et
Low arborent deux plaques métalliques reliant les
bornes
High et les bornes Low. Il faut retirer ces
plaques lors de la double amplification des
enceintes, sans quoi vous pourriez sérieusement
endommager l’amplificateur. Consultez le mode
d’emploi des enceintes pour de plus amples
informations.
• Si vos enceintes disposent d’un circuit d’aiguillage
amovible, assurez-vous qu’il n’a pas été retiré si vous
utilisez la double amplification. Sans quoi vos
enceintes pourraient être endommagées.
Double câblage de vos enceintes
Vos enceintes peuvent aussi recevoir un double câblage
si elles acceptent la double amplification.
• Avec ces liaisons, le réglage Speaker System n’a
pas d’importance.
• Pour le double câblage d’une enceinte, raccordez
deux cordons d’enceinte à la borne d’enceinte sur le
récepteur.
ATTENTION
• Ne raccordez pas de cette façon différentes
enceintes à la même borne.
• Lors du double câblage, prenez les mêmes
précautions que pour la double amplification,
comme indiqué à gauche.
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
COAXIAL ASSIGNABLE COMPONENT VIDEO ASSIGNABLE OPTICAL ASSIGNABLE
MONITOR
OUT
IN
Y
P R Y
CD-R/TAPE
ANTENNA
FM UNBAL 75 AM LOOP
AC IN
IN
CD
VIDEO
MONITOR
AUDIO
IN OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT IN
P B
P R P B
1
IN BD
IN 1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
A B R L R L R L(Single) SURROUND BACK SURROUND CENTER FRONT
R
R
L
L
FRONT HEIGHT / FRONT WIDE/
1 4
(DVD)
IN 1
(DVD)
IN 1
(TV/SAT)
IN 2
(DVR/BDR)
IN OUT
FRONT CENTER SURROUND SURR BACK (Single) FH/FW
3
(VIDEO)
IN 2
(CD)
IN 2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN IN
OUT
OUT 1 2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4 LAN (10/100) (OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE OUT
(OUTPUT
5 V
150 mA
MAX)
High
Low
High
Low
Avant gauche
Caisson de grave
Centrale
Surround droite
Avant droite
Surround gauche
Enceinte pour double
amplification
Enceinte pour double
amplification
